NPM-D3 EJM6DC-MB-05M-07 5-2 -2 每 1 4 0 小 时 保 养 定 期 检 查 卸下吸嘴 ●后侧时， 7 卸下吸嘴 ●请笔直卸下。如果倾斜，夹具夹扣 可能会破损。 注意 ●把贴装头移动到容易操作的位置。 ●拿住吸嘴反射板的边缘，往下拉。 卸下供料器工作台 盖 ( → P.3-3) ●前侧交换台车规格、后 侧托盘供料器规格时，在 前侧操作。 ●后侧交换台车规格时， 在后侧操作。 ●前侧贴装头的 Y 轴，移动 …
NPM-D3 EJM6DC-MB-05M-07
∗∗∗∗∗
吸嘴座的清扫 1
(2吸嘴贴装头:选购件)
使用工具:气枪、棉纱布、棉棒、六角扳手(2.5 mm)、扳手(7 mm)
所需时间:1台贴装头大约需要30 分钟、

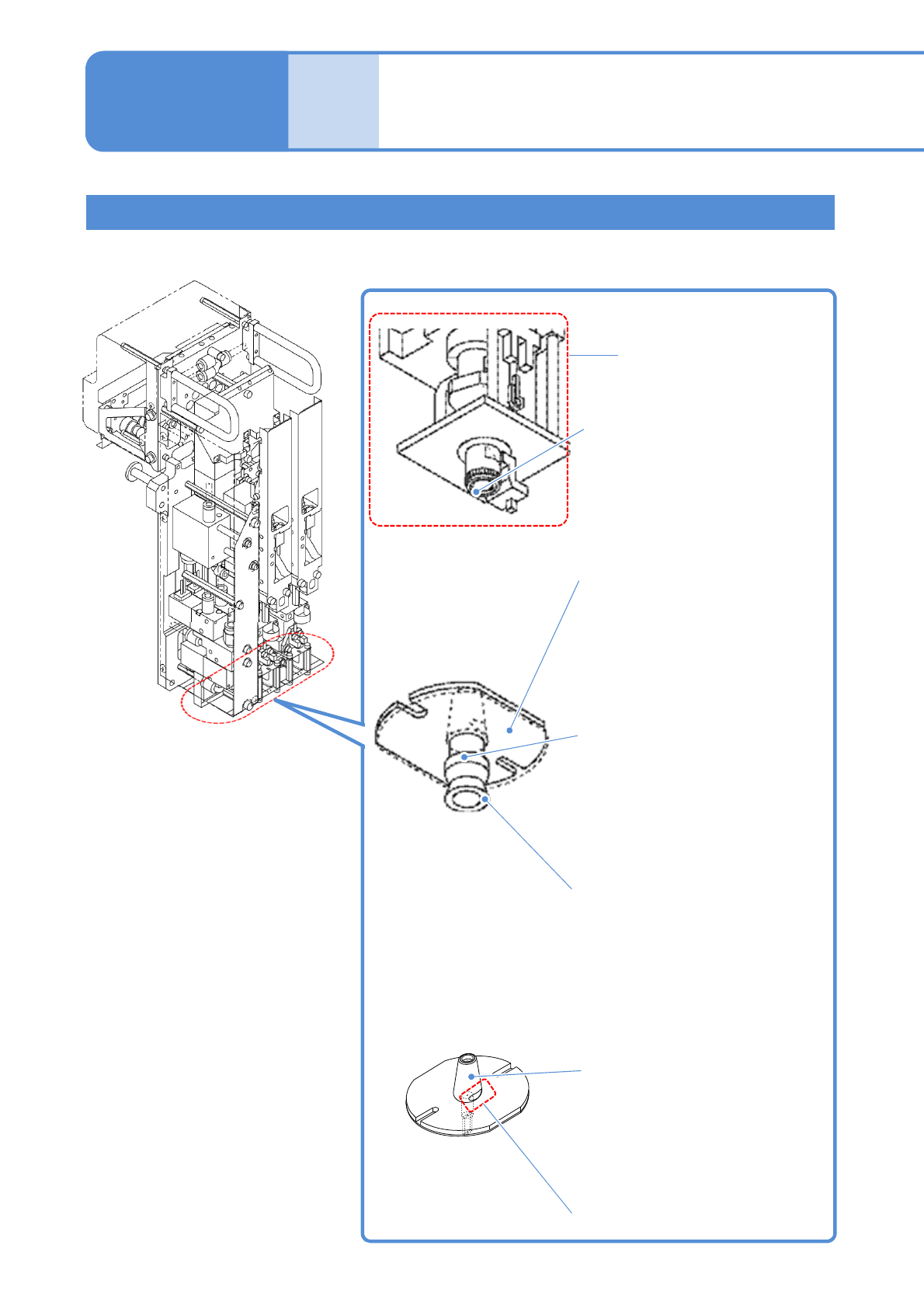

清扫部位
吸嘴座锥形面
(如果有灰尘，夹紧吸嘴时无法与
吸嘴锥形面紧密接触，发生空气
泄漏，是造成贴装精度恶化和吸
着错误的原因)
吸嘴反射板
●黑色树脂品，为了防止损伤表面
而进行了表面特殊加工。它会反
射LED照明光对元件进行识别。
(如果有灰尘，是造成识别错误的
原因)
吸着垫圈
●为了使垫圈吸嘴更加稳定进行吸
着，在吸嘴尖端安装橡胶垫圈。
(如果有裂纹，发生空气泄漏，是
造成吸着错误的原因)
吸嘴尖端部(吸嘴部)
●吸着元件。
(如果侧面有灰尘，识别时由于阴
影造成识别错误。另外，如果吸
着孔有灰尘，是造成吸着错误的
原因)
吸嘴座锥形面
●被贴装头的吸嘴座夹住的部分。
(锥形面、卡槽内如果有灰尘等污
垢，是造成空气泄漏、不易夹住
的原因)
5-2-1
吸嘴座
卡槽
维修保养篇
5-2
NPM-D3 EJM6DC-MB-05M-07
5-2-2
每
1
4
0
小
时
保
养
定
期
检
查

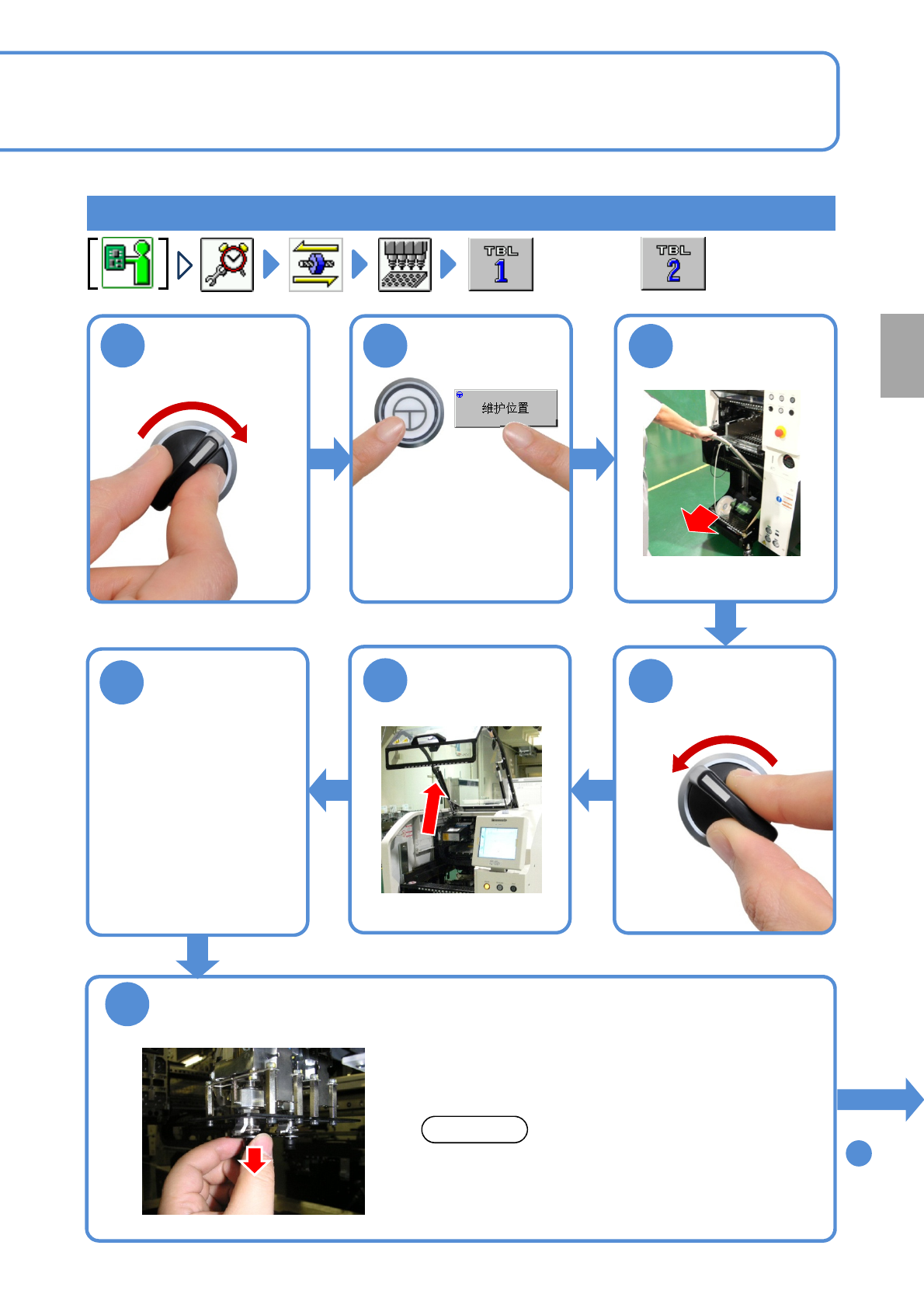

卸下吸嘴
●后侧时，
7
卸下吸嘴
●请笔直卸下。如果倾斜，夹具夹扣可能会破损。
注意
●把贴装头移动到容易操作的位置。
●拿住吸嘴反射板的边缘，往下拉。
卸下供料器工作台
盖
(→P.3-3)
●前侧交换台车规格、后
侧托盘供料器规格时，在
前侧操作。
●后侧交换台车规格时，
在后侧操作。
●前侧贴装头的Y轴，移动
到前侧。
●供料器规格时，后侧贴装
头的Y轴移动到后侧。托
盘规格时，后侧贴装头的
Y轴移动到前侧。
卸下交换台车
(→P.3-2)
OFF
SERVO
1
2
4
3
6
5
8
顺序
SERVO
ON
NPM-D3 EJM6DC-MB-05M-07
吸嘴座的清扫 2
(2吸嘴贴装头:选购件)
5-2-3
卸下吸嘴过滤器
吸嘴座
7 mm扳手
(旋转拧松)
六角扳手
吸嘴过滤器
吸嘴过滤器
六角扳手:
从下往上看，按逆时
针方向旋转
清扫吸嘴座
清扫吸嘴座的锥形面
吸嘴座
锥形面
沾取清洗剂的
棉棒
●使用棉棒除去油槽部以外的润滑脂。
在油槽内补充润滑脂
夹扣
油槽 (1处)
●使用润滑脂: Barrierta IEL/V
10
8
9
维修保养篇
5-2
