NPM-D3 EJM6DC-MB-12M-09 NCIO 板 4 ●卸下电缆。 ●卸下固定 NCIO 板的螺丝。 ●按下板下部杆的按钮 (PRESS) ，同时往下推杆， 拉出 NCIO 板。 卸下 NCIO 板 12-3 -6 螺丝 (2 个 ) 5 卸下蓄电池盒 ●卸下连接器。 ●切断捆扎线 (2 处 ) 。 捆扎线 连接器 电缆 9 ON 10 8 安装安全盖 解锁 安装交换台车 ( → P.3-2) 前侧 ● 8 个螺丝
NPM-D3 EJM6DC-MB-12M-09

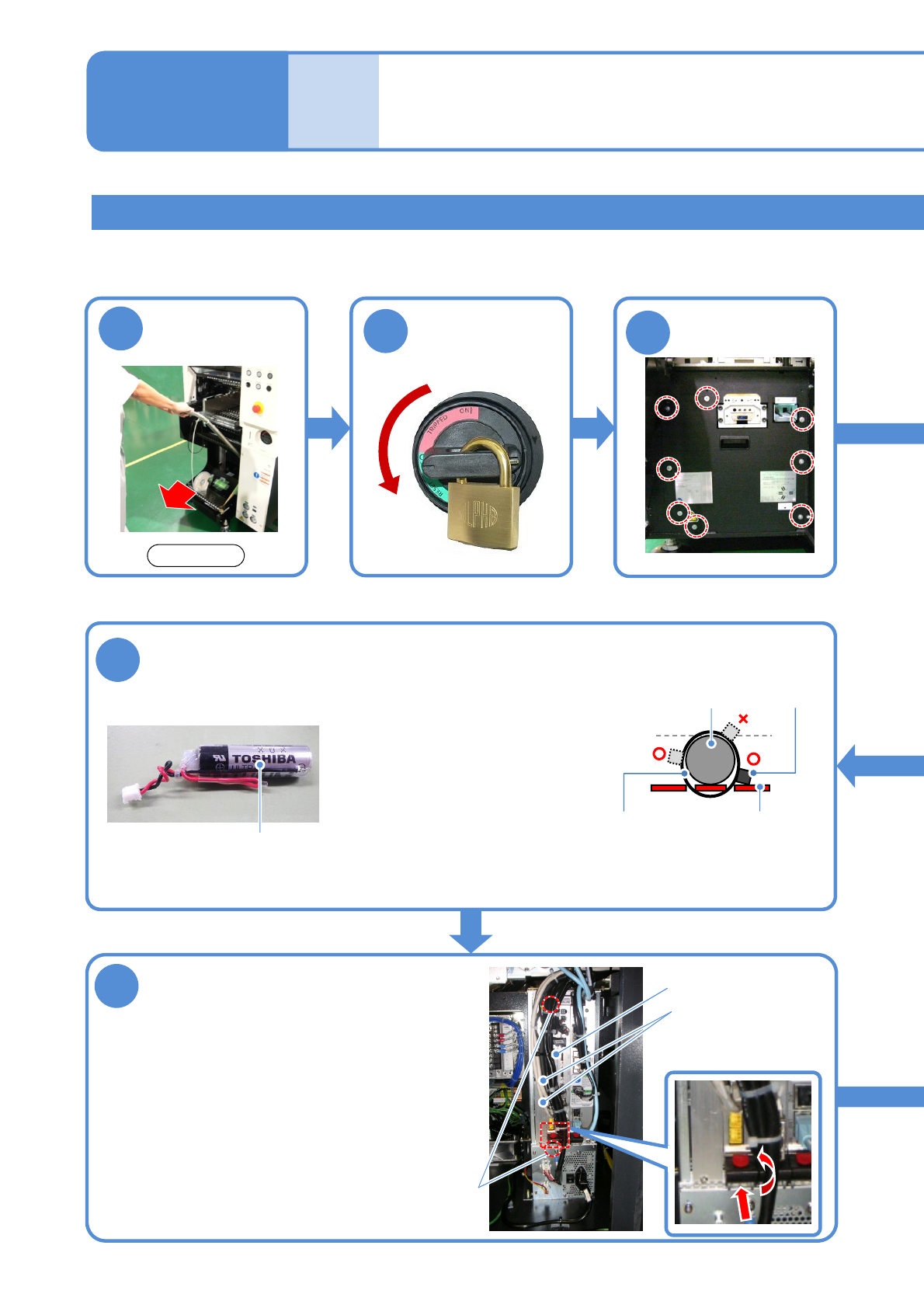

NCIO板的蓄电池更换
7
使用工具: 六角扳手(对边3 mm) 、十字螺丝刀 所需时间:30分钟
●请在2小时内完成作业。
●把NCIO板插入，往内侧提起上下
杆并固定。
●连接电缆。
●螺丝(2个)的
拧紧扭矩:240 ±20 cN·m
安装NCIO板
12-3-5
NCIO板
螺丝
(2个)
电缆
蓄电池的更换 3
维修保养篇
12-3
2
OFF
1
3
卸下交换台车
(→P.3-2)
●8个螺丝
卸下安全盖
主电源开关置于
OFF，上锁
前侧
6
更换新的蓄电池
蓄电池
■连接断面图
●更换的蓄电池使用
N610156136AA同等品。
●请使用捆扎线 (宽度2.5 mm
以下阻燃级别UL94V-0、2处) ，
把蓄电池固定在板。
●连接蓄电池的连接器。
●捆扎时捆扎线的捆扎部，请勿超出蓄电池。
●捆扎后，多余部分用钳子剪断。
捆扎线 NCIO板
蓄电池
捆扎部

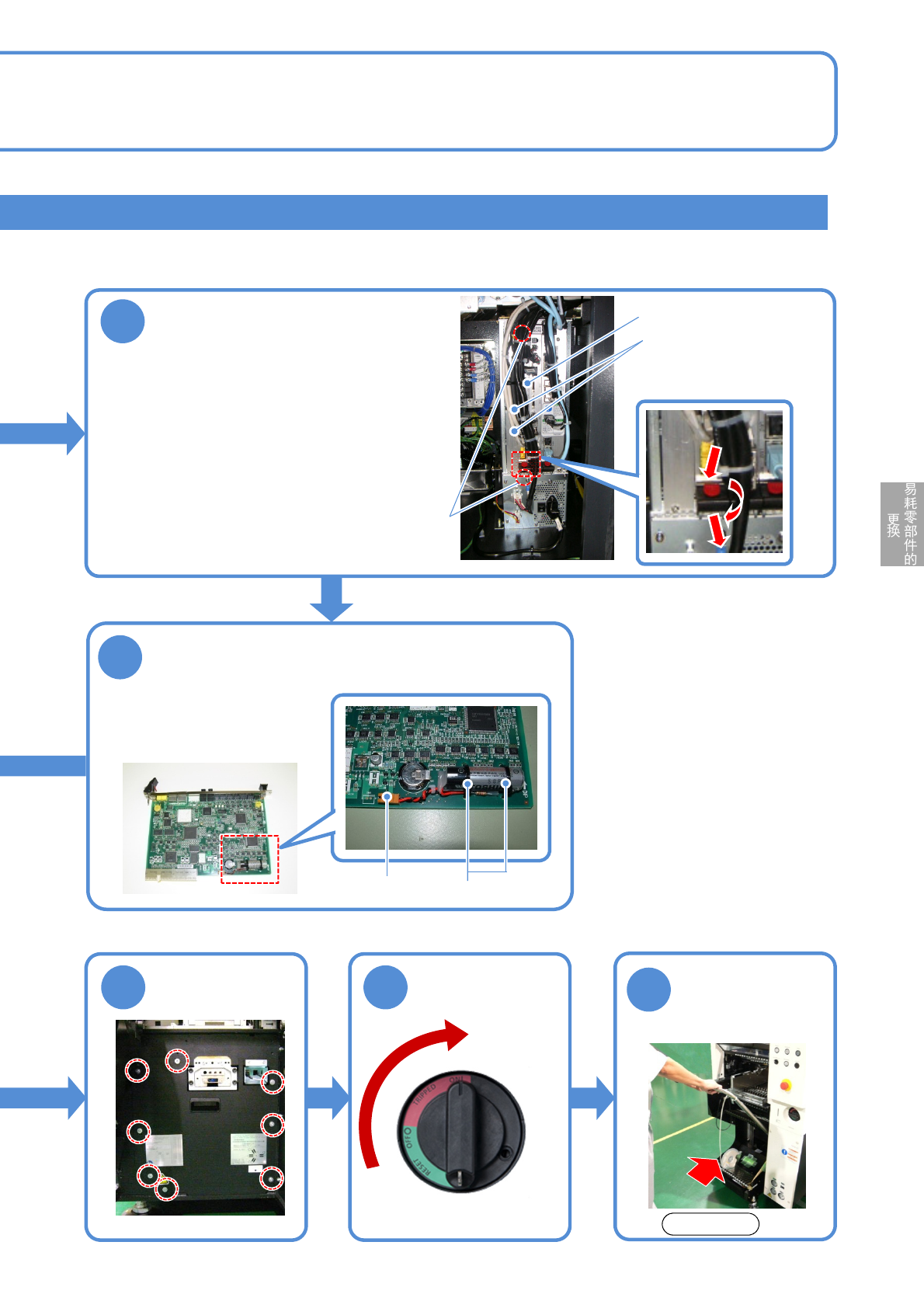

NPM-D3 EJM6DC-MB-12M-09
NCIO板
4
●卸下电缆。
●卸下固定NCIO板的螺丝。
●按下板下部杆的按钮
(PRESS)，同时往下推杆，
拉出NCIO板。
卸下NCIO板
12-3-6
螺丝
(2个)
5
卸下蓄电池盒
●卸下连接器。
●切断捆扎线(2处)。
捆扎线
连接器
电缆
9
ON
10
8
安装安全盖 解锁
安装交换台车
(→P.3-2)
前侧
●8个螺丝
NPM-D3 EJM6DC-MB-12M-09
12-3-7

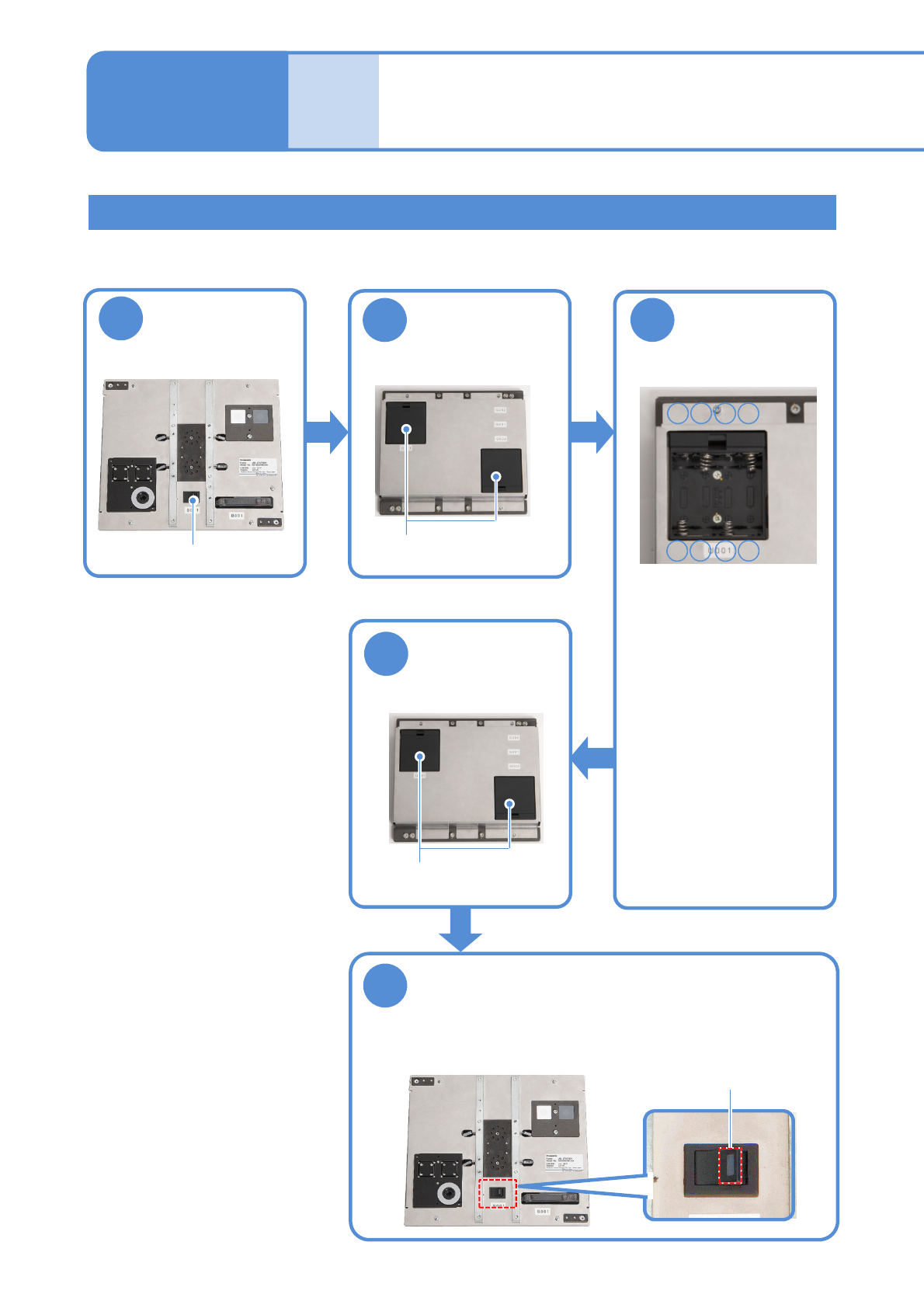

治具站的蓄电池更换
2
1
■表面
■背面
3
●更换8个5号干电池 (4个
×2处)。
●请按照电池箱的内部表示
的安装方向进行更换。
5
4
●确认LED照明是否亮灯。
■表面
电源开关置于OFF
打开电源箱的
保护盖
更换新的电池
关闭电源箱的
保护盖
电源开关置于ON
电池箱
－＋－
■电池箱内部
＋
＋－－＋
■背面
电池箱
电池开关
LED照明
蓄电池的更换 4
维修保养篇
12-3
●碳锌电池也可以启动，建议使用碱性电池。
●治具站不附属电池。请客户准备。
所需时间:2分钟
