准备生产 2 (准备验证所需材料)
1
1
(把搬送传送带的宽度按照面补正治具的
宽度来调整)
●为双轨模式时，切换到单轨模式。
+
打开安全盖
3
2
从前工程插入面补正治具
4
13-20-2-10
伺服开关置于OFF

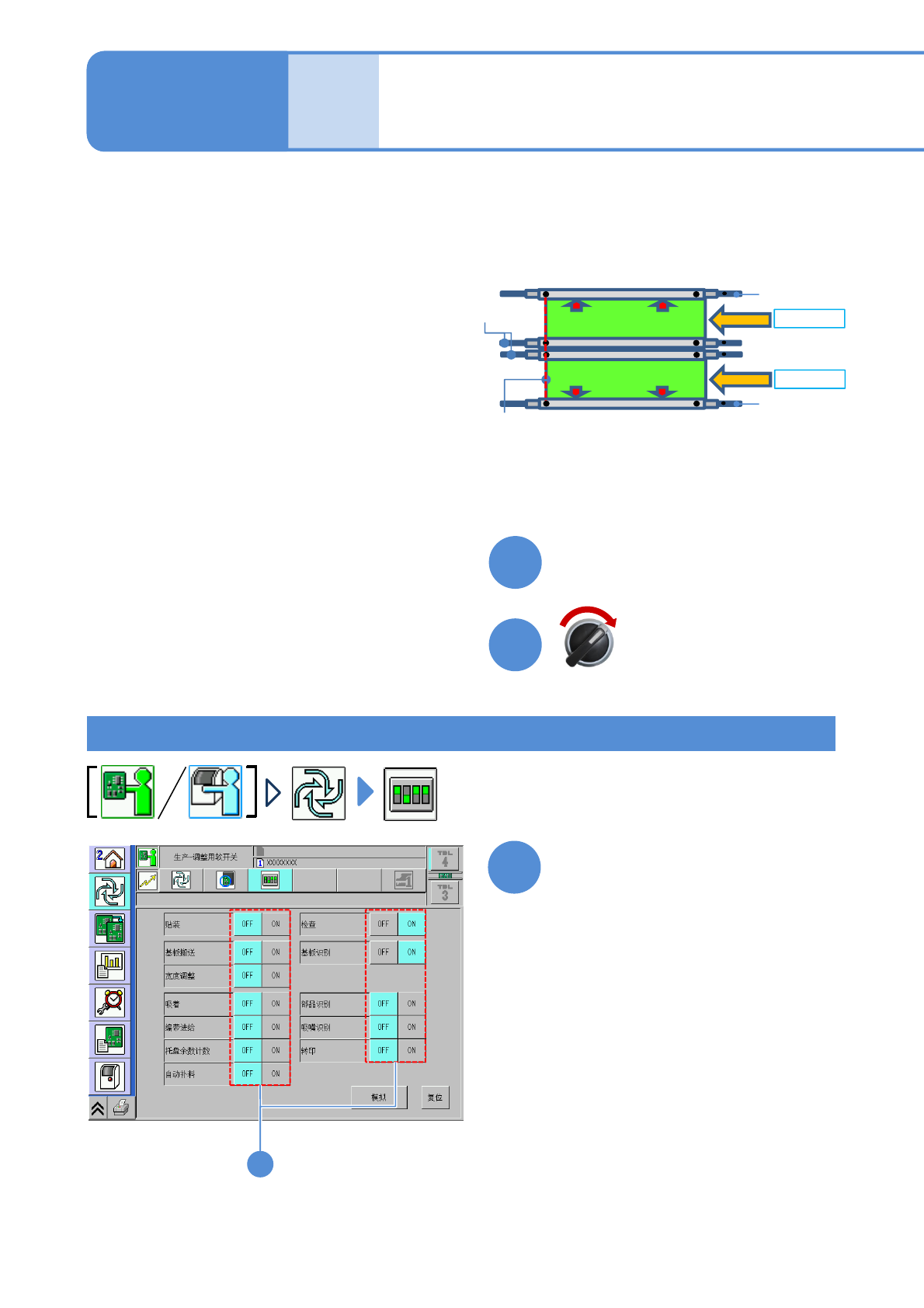

设置面补正治具
5
基准标记(a)
面补正治具边缘
②将面补正治具的箭头侧设置到基准轨道侧
③使基准轨紧贴到治具上。
基准标记(b)
基准标记(a)
面补正治具
基准轨道
可动轨道
LANE1
面补正治具
LANE2
面补正治具边缘
基准轨道
基准孔(φ1mm)
■左→右流动时
①在设置时，使面补正治具的边缘对准轨
道1、轨道2双方的基准轨道右侧的基准
标记。(右→左流动时，使面补正治具的
边缘对准基准轨道左侧的基准标记。)
NPM-D3 EJM6DC-MB-13M-05
关闭安全盖
伺服开关置于ON
6
7
面补正治具
LANE1
面补正治具
LANE2
面补正治具边缘
基准轨道
可动轨道
基准轨道
■左→右流动时
②将面补正治具的箭头侧设置到基准轨道侧
③使基准轨紧贴到治具上。
精度验证
详细工序 6
(检查头)
维修保养篇
13-20-2
1
1
生产准备 3(生产动作的设定)
将[检查]、[基板识别]以外的项目
设为OFF
13-20-2-11
NPM-D3 EJM6DC-MB-13M-05
计测确认和反映 (计测)
ENABLING
321
(第1阶层)
(第2阶层)
13-20-2-12
在精度验证动作中，请不要按STOP按钮。
否则，将不能在精度验证动作的中途开始重新操作。
注意

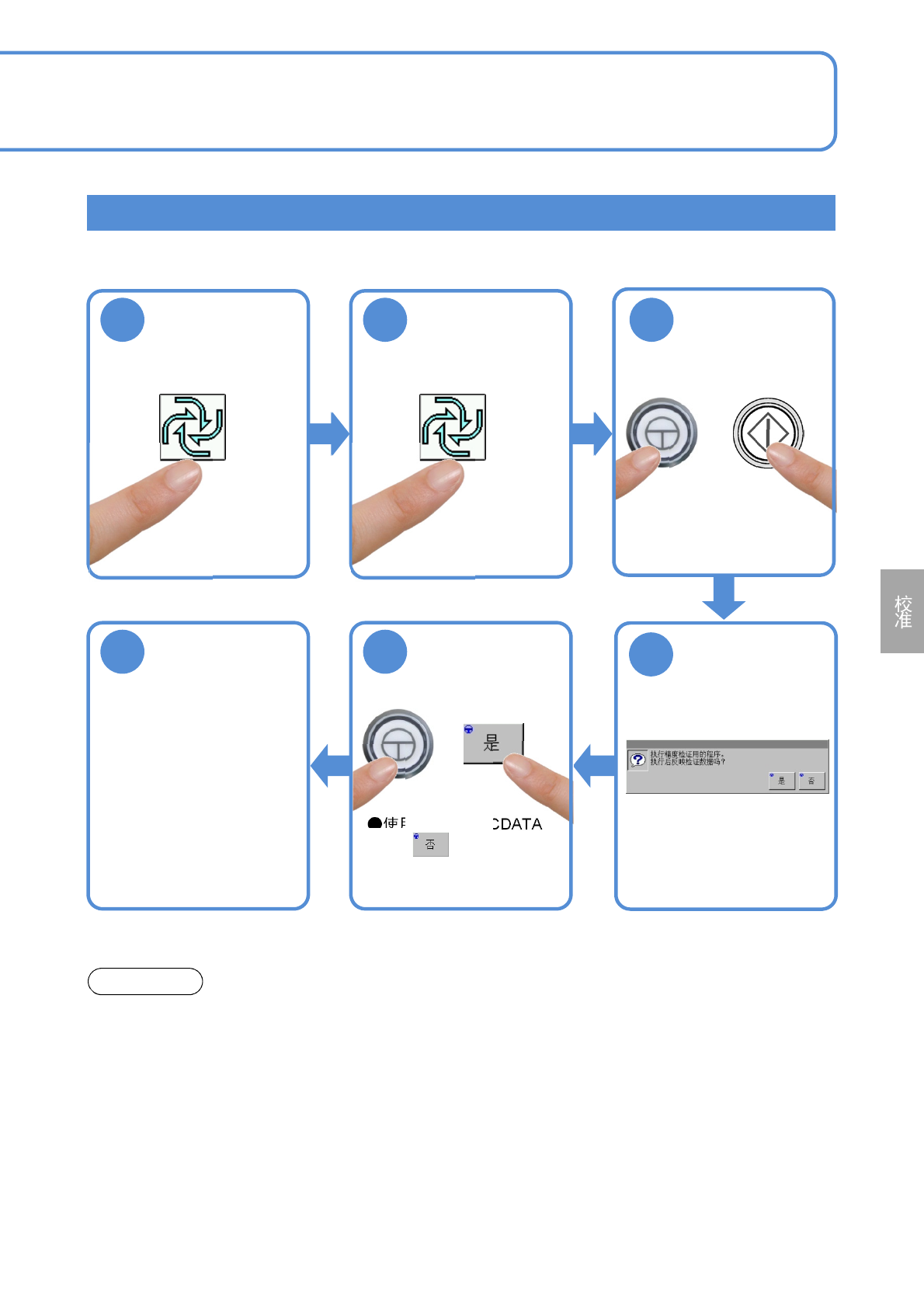

计测面补正治具
●在自动运转种计测治具。
计测结束之后，运转停止，
自动运转则结束。
4
56
确认信息
●使用精度验证MCDATA
时:
(→ P.13-20-1
-1 ‘■验证数
据的反映’)
ENABLING
