NPM-D3使用说明书・维修保养篇.pdf - 第471页
NPM-D3 EJM6DC-MB-13M-05 13-18 -6
NPM-D3 EJM6DC-MB-13M-05
13-18-5
打开安全盖
从吸嘴交换器No.11卸下吸嘴
关闭安全盖
伺服开关置于OFF
伺服开关置于ON
托盘 3
维修保养篇
13-18
17
18
16
20
19
NPM-D3 EJM6DC-MB-13M-05
13-18-6
NPM-D3 EJM6DC-MB-13M-05
13-19-1

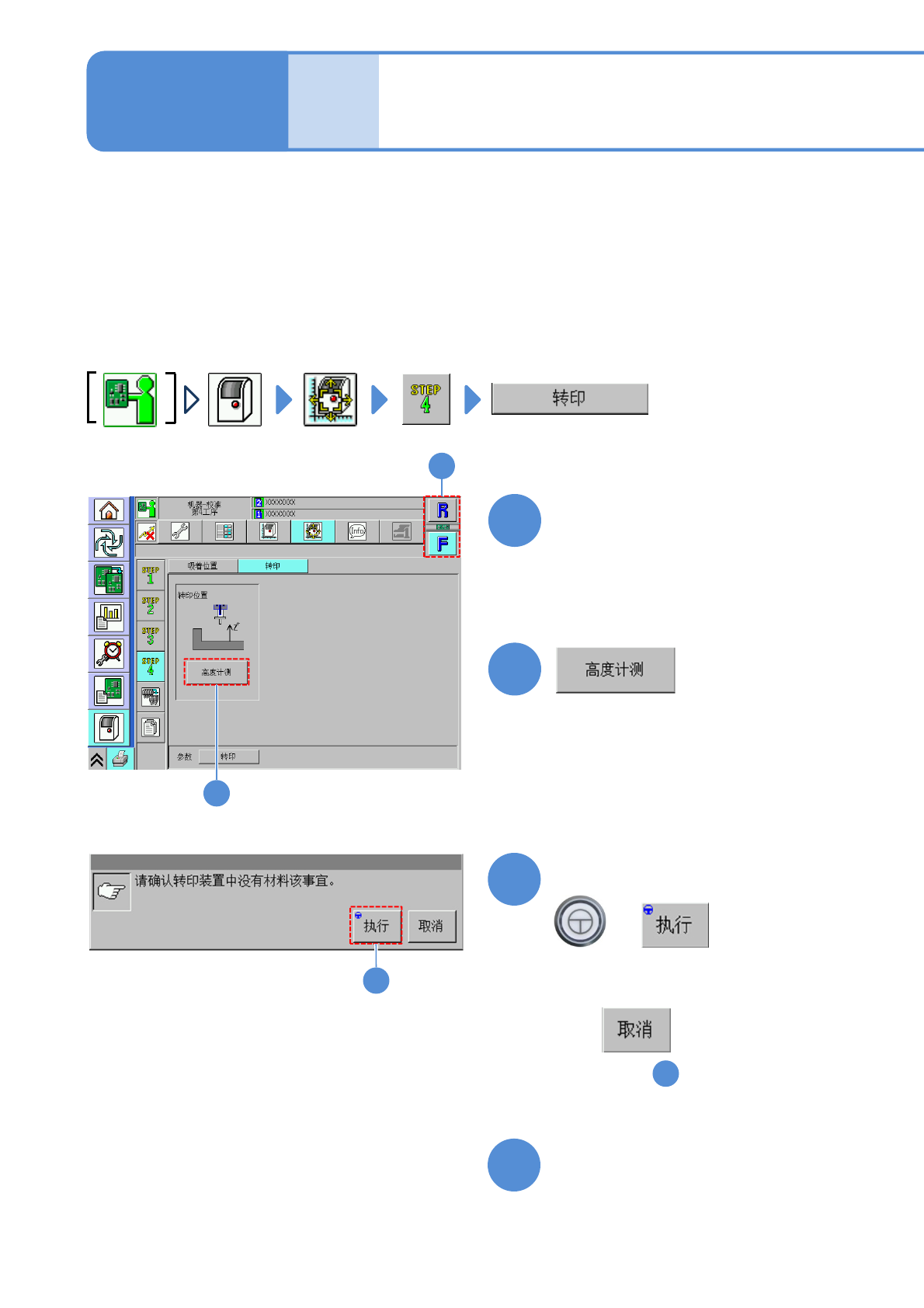

转印 1
维修保养篇
13-19
选择工作台
●选择进行校准的工作台。
1
2
4
在这里进行的操作是转印单元的校准操作。
因为向元件转印焊剂，因此需要贴装头与成模焊剂的转印台的高度相对的位置信息。通过执行本校准，可
对计算上述相对位置所需的转印位置偏移量进行测量后执行登录。因为执行转印单元的拆卸与安装，有可
能会导致转印位置偏移量发生变化，因此请登录转印位置偏移量。
●当没有设置转印单元时，无法进行作业。
●适用于2吸嘴贴装头。
1
2
3
3
■取消时
(仍然是 的画面)
1
确认提示
+
(把点胶头移动到作业位置)
准备安装吸嘴
