NPM-D3 EJM6DC-MB-13M-05 精度验证 2 1 准备生产 1 (MCDA T A ：读取生产程序 ) 2 3 设置拷贝了 MCDA T A 的 SD 卡 3 选择 MCDA T A ●和通常的生产数据一样读取。 ●当无法读取 MCDATA 时，将机器编号 设为第 1 台后重新读取。 4 读取 MCDA T A 13-20-2 -9 详细工序 5 ( 检查头 ) 维修保养篇 13-20-2 ( → P.13-20-1 -…
NPM-D3 EJM6DC-MB-13M-05
13-20-2-8
贴装结果的确认
原因 处理方法
要贴装的元件恶化 请确认JIG_BGA表面是否有伤痕或污垢
没有使用正确的治具元件 确认治具元件
是否使用1005C实际元件 确认治具元件
贴装头轴破损 请确认轴滑动时，是否发生卡住现象
多功能识别照相机亮度不正确 请进行指示灯值亮度校准
●当使用上述处理方法仍无法提高精度验证结果时，或者在贴装头轴上发现异常时，请与敝公司联络。
通过“贴装的确认和反映”来验证偏移量的登录结果。步骤与“贴装的确认和反映”相同。
这个步骤不是必须执行的步骤，请作为测量设备精度实力的一个参考而实施。
●MCDATA(生产程序)请使用精度验证MCDATA。
(→ P.13-20-1
-1‘■MCDATA的种类’)
●精度验证MCDATA是用来确认精度的，因此请不要反映通过测量结果所得的每个角度偏移量。
(→ P.13-20-1
-1‘■验证数据的反映’)
当精度检验结果没有得到提高时，可以考虑以下原因:
NPM-D3 EJM6DC-MB-13M-05
精度验证
2
1

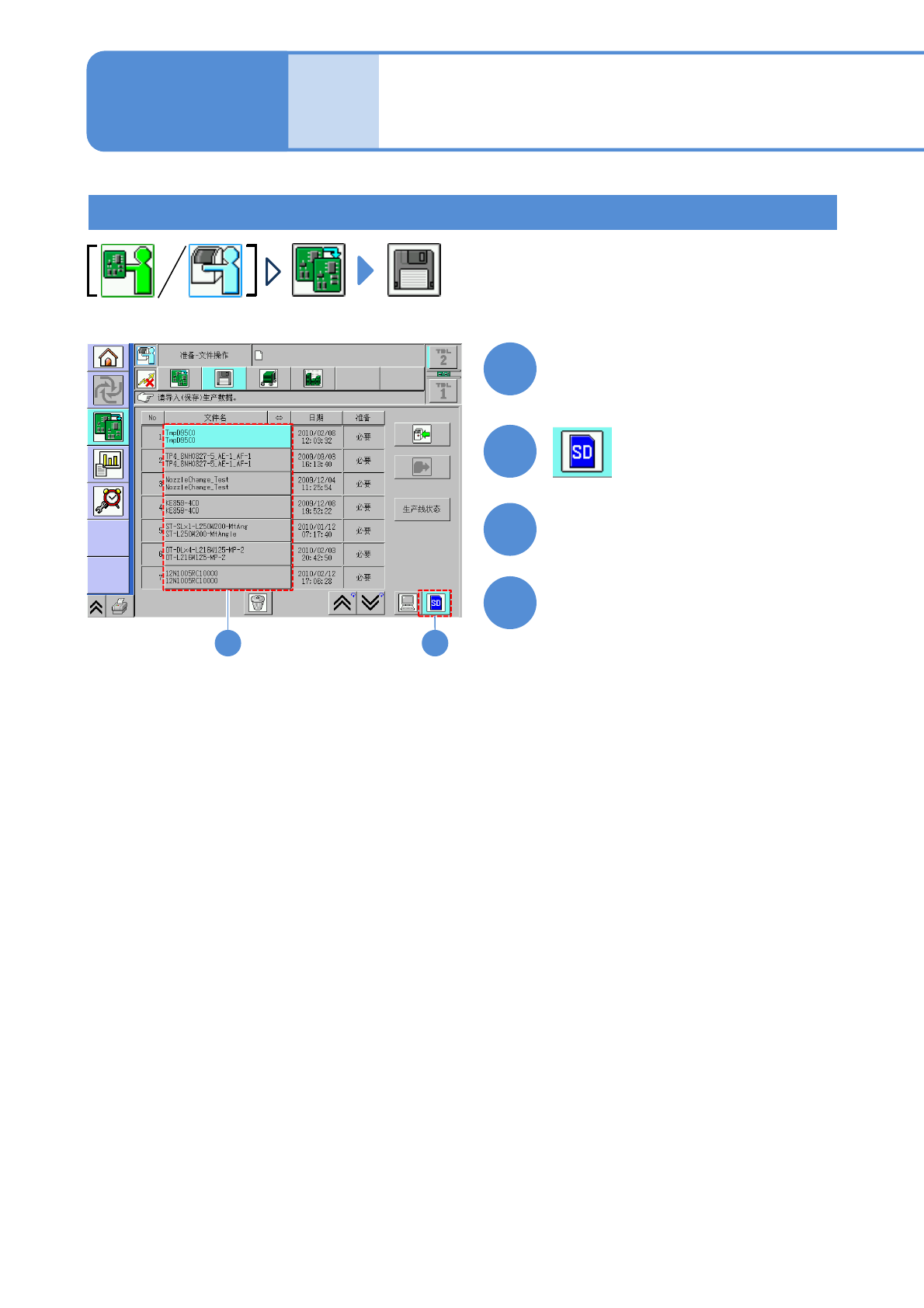

准备生产 1 (MCDATA：读取生产程序)
23
设置拷贝了MCDATA的SD卡
3
选择MCDATA
●和通常的生产数据一样读取。
●当无法读取MCDATA时，将机器编号
设为第1台后重新读取。
4
读取MCDATA
13-20-2-9
详细工序 5
(检查头)
维修保养篇
13-20-2
(→ P.13-20-1-1‘■MCDATA的种类’)
NPM-D3 EJM6DC-MB-13M-05
准备生产 2 (准备验证所需材料)
1
1
(把搬送传送带的宽度按照面补正治具的
宽度来调整)
●为双轨模式时，切换到单轨模式。
+
打开安全盖
3
2
从前工程插入面补正治具
4
13-20-2-10
伺服开关置于OFF
设置面补正治具
5
基准标记(a)
面补正治具边缘
②将面补正治具的箭头侧设置到基准轨道侧
③使基准轨紧贴到治具上。
基准标记(b)
基准标记(a)
面补正治具
基准轨道
可动轨道
LANE1
面补正治具
LANE2
面补正治具边缘
基准轨道
基准孔(φ1mm)
■左→右流动时
①在设置时，使面补正治具的边缘对准轨
道1、轨道2双方的基准轨道右侧的基准
标记。(右→左流动时，使面补正治具的
边缘对准基准轨道左侧的基准标记。)
