NPM-D3 EJM6DC-MB-13M-05 13-1 1 -5 + 4 ●如果动作异常结束的话，请再次调 整动 作设定的设定值。 4 打开安全盖 安装治具点胶嘴和点胶器 关闭安全盖 5 准备安装点胶嘴 6 7 8 9 10 伺服开关置于 OFF 伺服开关置于 ON 点胶头 3 维修保养篇 13-1 1

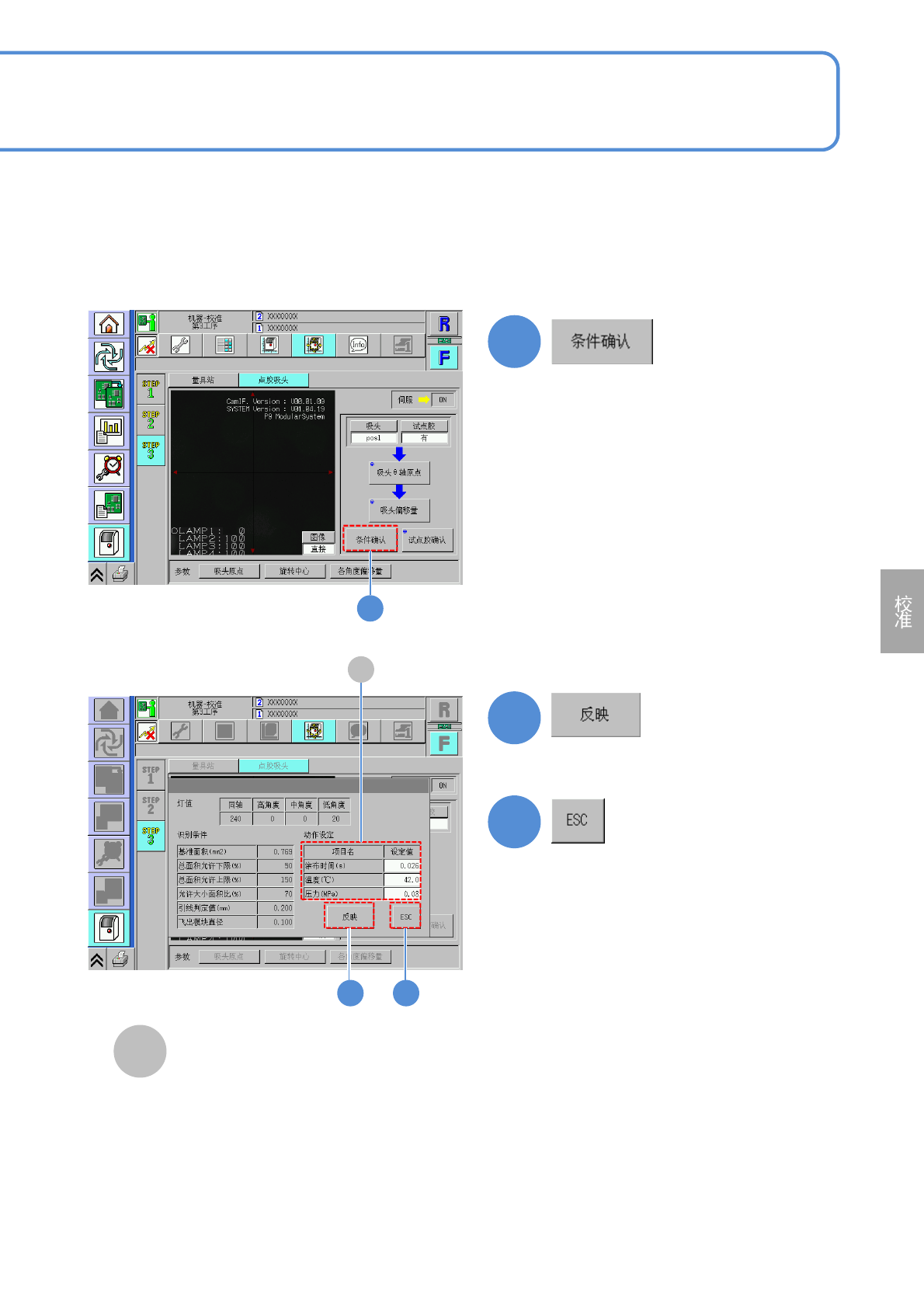

NPM-D3 EJM6DC-MB-13M-05
13-11-4
因材料的特性所致，将有可能导致无法正常进行校准，请按照以下的顺序来设定操作。
1
1
A
动作设定
采用动作设定时的设定值予以更新，促使
能够进行校准。
结束条件确认画面。
A
2
3
2 3
■如果使用推荐粘着剂(ADE820DX、ADE850D)以外的粘着剂的时候
根据所使用的粘着剂，请变更「点胶时间(s)」、「温度(℃)」、「压
力(MPa)」的设定值。
点胶时间
:
缩短
温度
:
降低
压力
:
降低
●点胶直径大的时候 ●点胶直径小的时候
点胶时间
:
加长
温度
:
增加
压力
:
增加

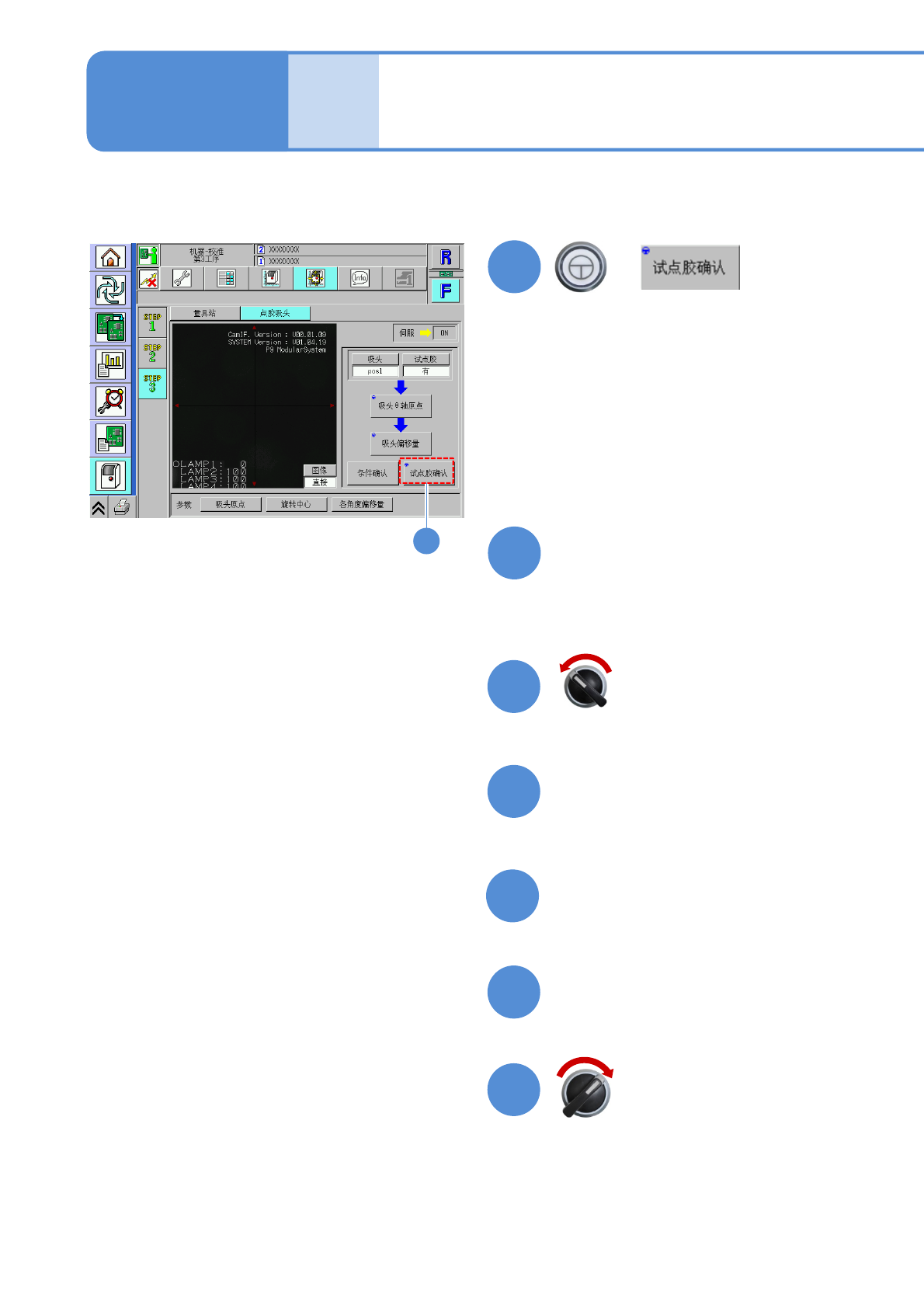

NPM-D3 EJM6DC-MB-13M-05
13-11-5
+
4
●如果动作异常结束的话，请再次调整动
作设定的设定值。
4
打开安全盖
安装治具点胶嘴和点胶器
关闭安全盖
5
准备安装点胶嘴
6
7
8
9
10
伺服开关置于OFF
伺服开关置于ON
点胶头 3
维修保养篇
13-11
NPM-D3 EJM6DC-MB-13M-05

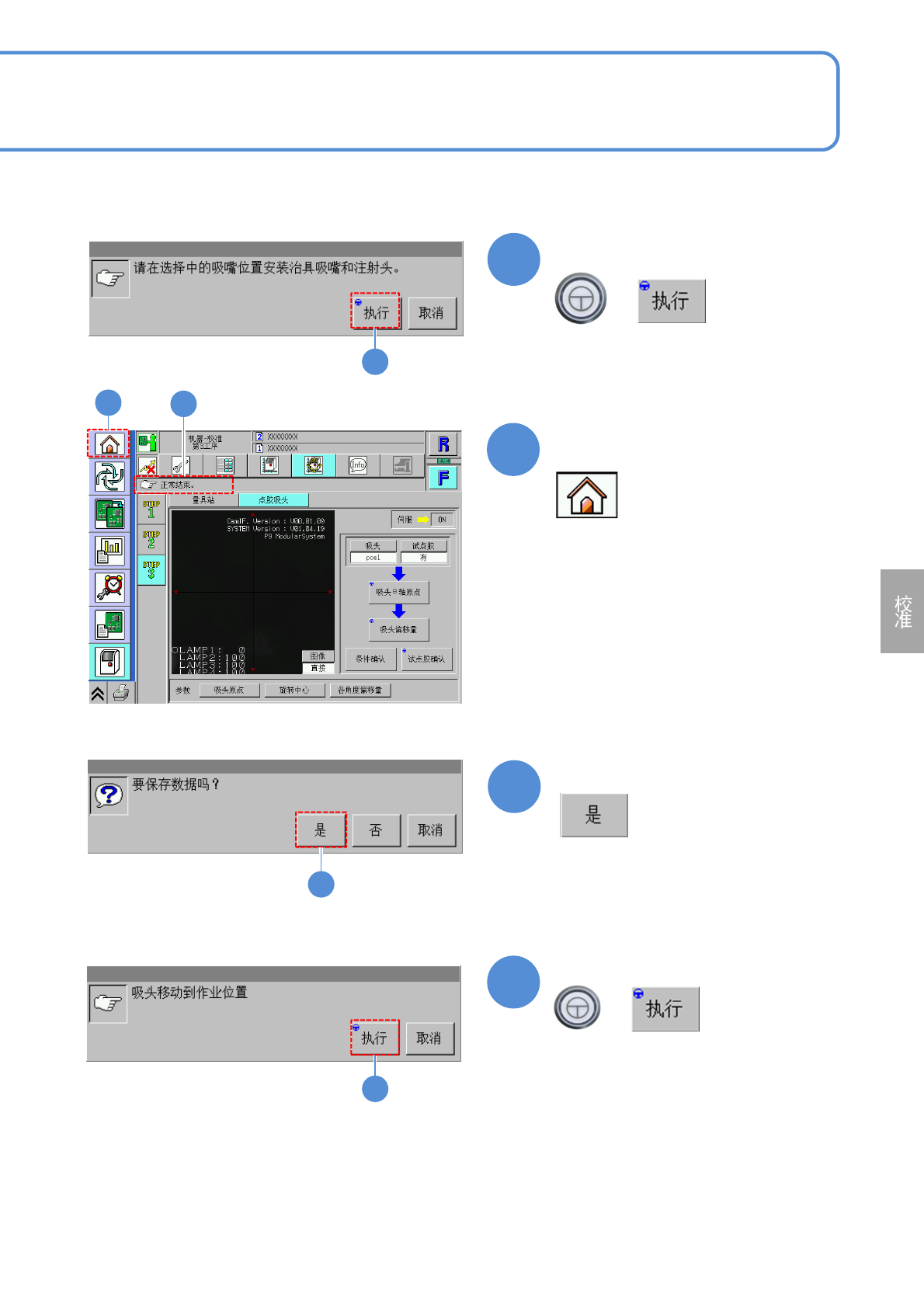

13-11-6
+
(将进行校准)
确认是否正常结束
确认提示
+
11
12
(显示数据保存的确认画面)
确认提示
11
12
14
13
12
确认提示
(校准作业的数据被保存)
13
14
