NPM-D3 EJM6DC-MB-11M-06 更 换 11 - 1 -8 ●需要进行从保管位置拆卸下固定螺 栓后恢复到原来位置的作业。拆 卸下旧型贴装头后，请按照上一 页的拆卸固定螺栓的作业，以相反的 步骤将固定螺栓恢复到原来位置 。 ■拆卸下旧型的贴装头后安装当前贴装头时
NPM-D3 EJM6DC-MB-11M-06
11-1-7

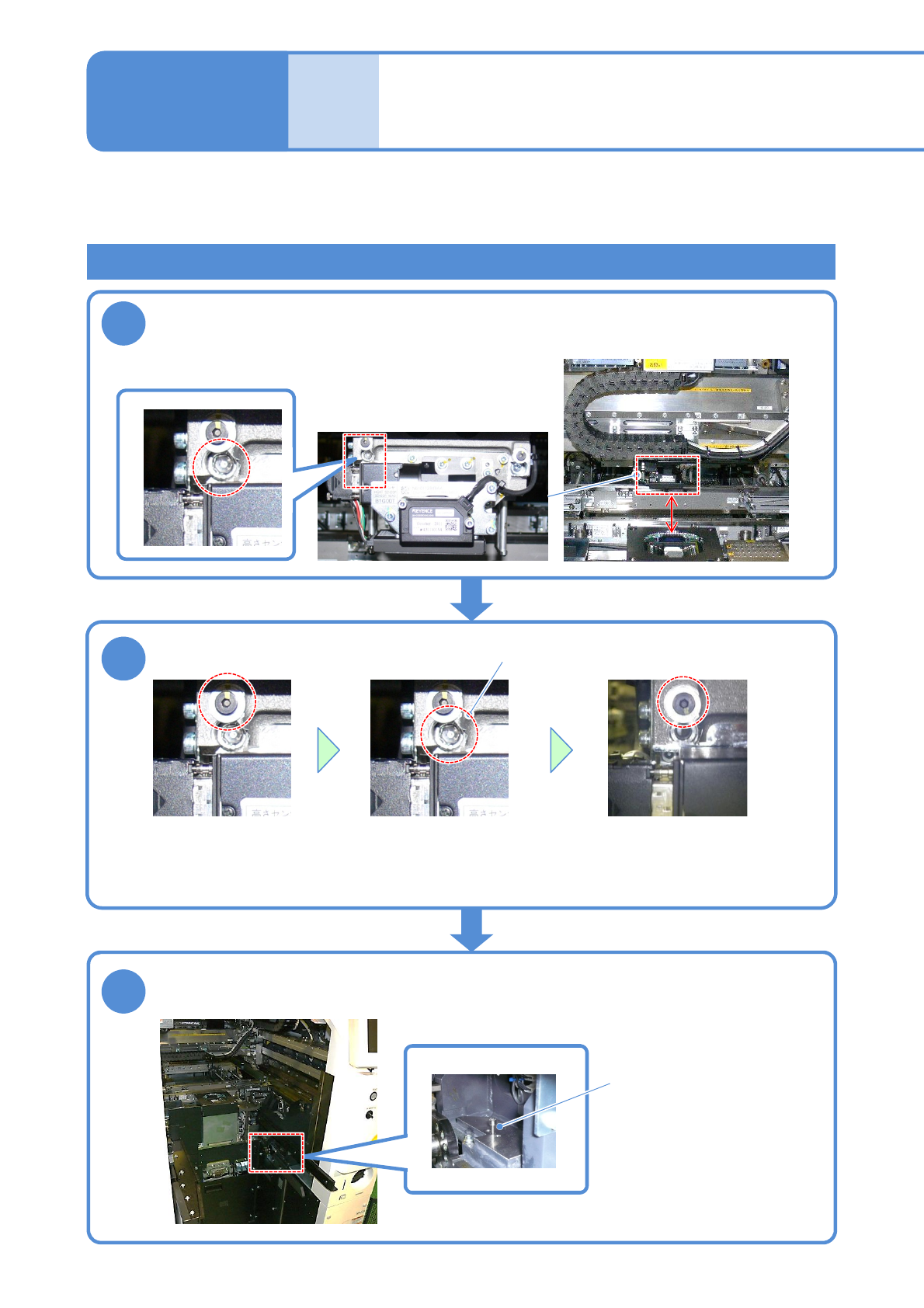

旧型贴装头的安装(固定螺栓的拆卸)
在NPM-D3上安装旧型贴装头时，执行“贴装头的安装” (→P.11-1-3)的步骤3之前，需要先拆卸下不使用的
固定螺栓，并执行固定到设备内保管位置上的作业。在下边对这项作业的内容加以说明。
使用工具: 六角扳手(5 mm、2.5 mm) 所要时间:3分钟
1
将贴装头移动到可看见螺栓的位置
(对准贴装头与多功能识别照相机的中心)
贴装头左下部
2
拆卸下固定螺栓
固定螺栓
3
将拆卸下的螺栓固定到保管位置上
固定螺栓
维修保养篇
11-1
●拆卸下上侧的螺栓。 ●拆卸下下侧的螺栓。
●将上侧的螺栓安装到原来
位置上。
贴装头和吸嘴交换器的更换 4
NPM-D3 EJM6DC-MB-11M-06
更
换
11-1-8
●需要进行从保管位置拆卸下固定螺栓后恢复到原来位置的作业。拆卸下旧型贴装头后，请按照上一
页的拆卸固定螺栓的作业，以相反的步骤将固定螺栓恢复到原来位置。
■拆卸下旧型的贴装头后安装当前贴装头时
NPM-D3 EJM6DC-MB-11M-06
模式的
切换
11-2-1-1

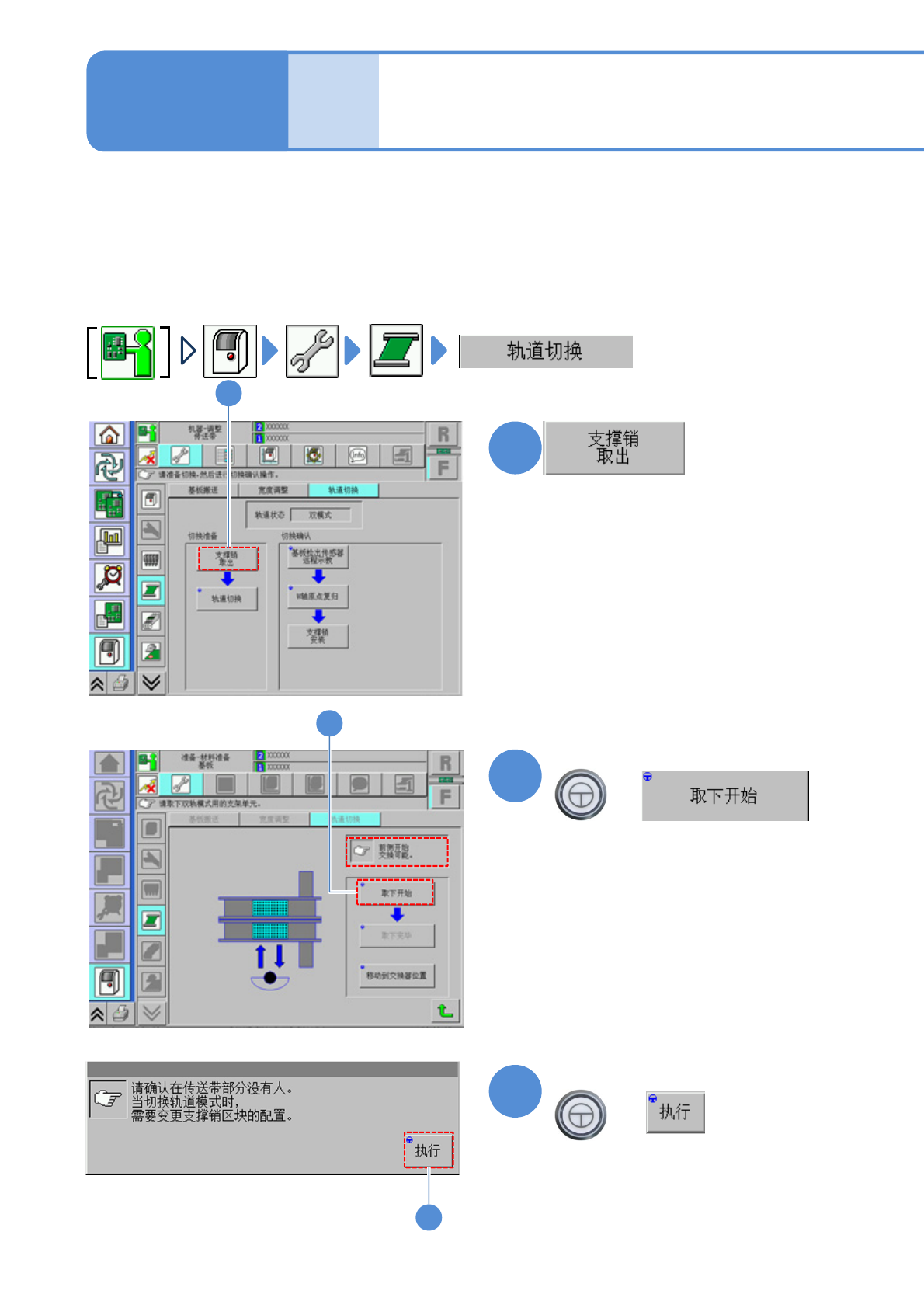

切换到单轨模式 1
切换模式，就不仅能作为单轨传送带而使用，而且还能作为双轨传送带而使用。
●请按照下述步骤进行切换。在这里，对从双轨道模式切换到单轨道模式的方法进行说明。从单轨道模式切换
到双轨道模式的方法也与此相同。
●在变更轨道模式时，一定需要变更支撑块的配置。
●请注意，如果没有使用与各个轨道模式相符的支撑块，将无法正常动作。
1
3
+
(基板支撑块上升，并转为能够取下的
状态)
(将显示取下支撑销单元的信息)
确认提示
2
+
确认提示
维修保养篇
11-2-1
2
1
3
