NPM-D3 EJM6DC-MB-06M-05 6-7 -1 ENABLING 对大型反射板的清扫方法进行说明。 使用工具 : 棉纱布 所需 时间 :15 钟 ●大型反射板如果有灰尘，是造成识 别错误的原因。 ●托盘供料器规格时，把后侧 Y 轴靠近前侧 ，在前侧操作。 大型反射板的清扫 (2 吸嘴贴装头 : 选购件 ) 维修保养篇 6-7 ●后侧时 ●前侧贴装头的 Y 轴，移动 到前侧。 ●供料器规格时，后侧贴装 头的 Y 轴移动到后侧…
NPM-D3
EJM6DC-MB-06M-05
6-6-8
每
5
6
0
小
时
保
养
定
期
检
查
NPM-D3
EJM6DC-MB-06M-05
6-7-1
ENABLING
对大型反射板的清扫方法进行说明。
使用工具:棉纱布 所需时间:15 钟
●大型反射板如果有灰尘，是造成识别错误的原因。
●托盘供料器规格时，把后侧Y轴靠近前侧，在前侧操作。
大型反射板的清扫
(2吸嘴贴装头:选购件)
维修保养篇
6-7

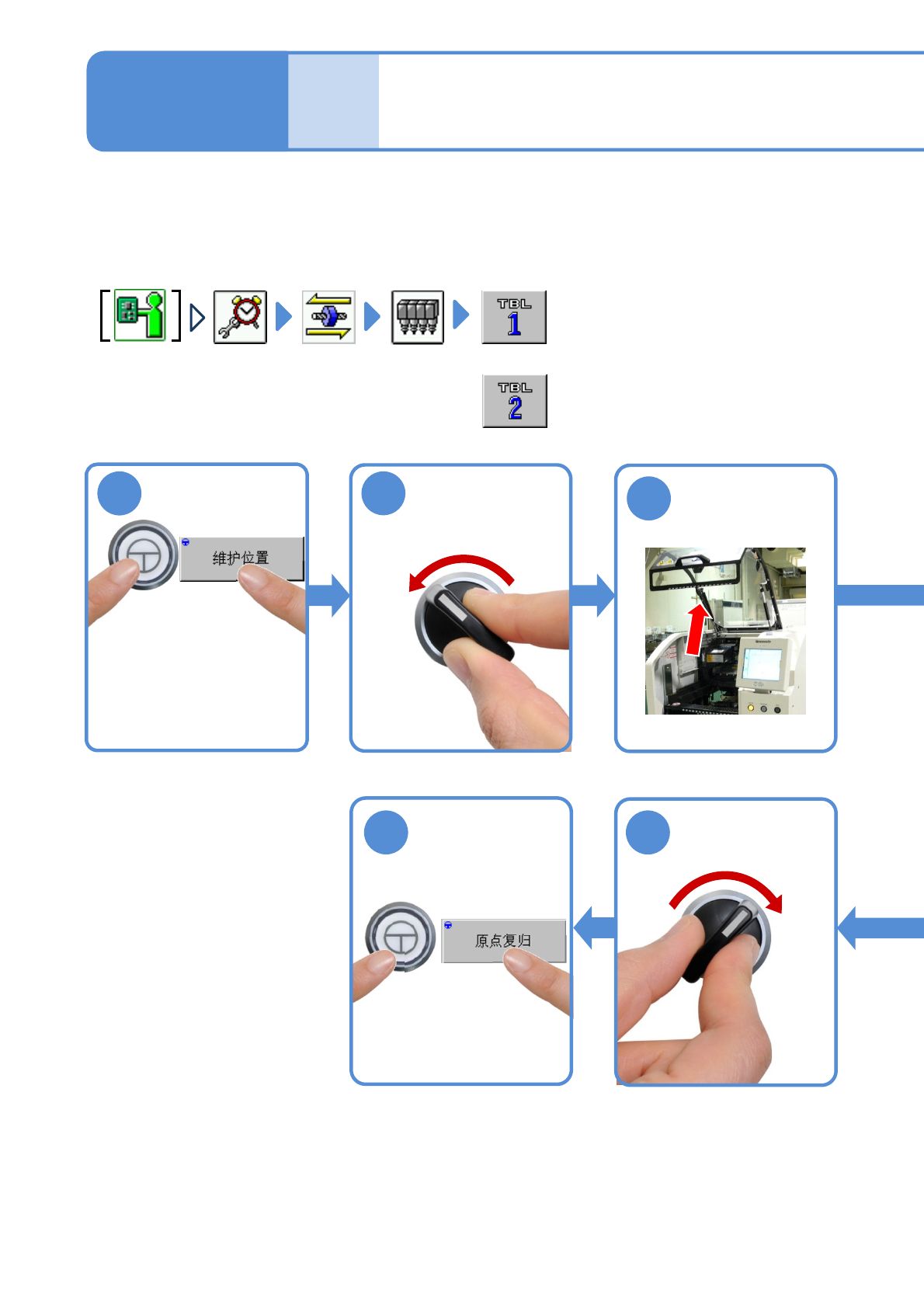

●后侧时
●前侧贴装头的Y轴，移动
到前侧。
●供料器规格时，后侧贴装
头的Y轴移动到后侧。托
盘规格时，后侧贴装头的
Y轴移动到前侧。
1
2
11
SERVO
ON
10
OFF
SERVO
3
NPM-D3
EJM6DC-MB-06M-05
6-7-2
每
5
6
0
小
时
保
养
定
期
检
查
安装供料器工作台
盖(→P.3-3)
从贴装头卸下吸
嘴
●捏住吸嘴外周往下拉。
用棉纱布擦拭大型
反射板
卸下供料器工作台
盖(→P.3-3)
4
5
6
8
7
将吸嘴安装到贴
装头上
9
大型反射板
