NPM-D3 EJM6DC-MB-13M-05 13-14 -2 6 6 7 ( 将显示所计测的照相机偏移值 ( 以标记 1 为标准的 4 点位置 的偏移值 ) 的画面 ) 7 8 8 照相机偏移量 2 (2D 检查头 ) 维修保养篇 13-14
NPM-D3 EJM6DC-MB-13M-05

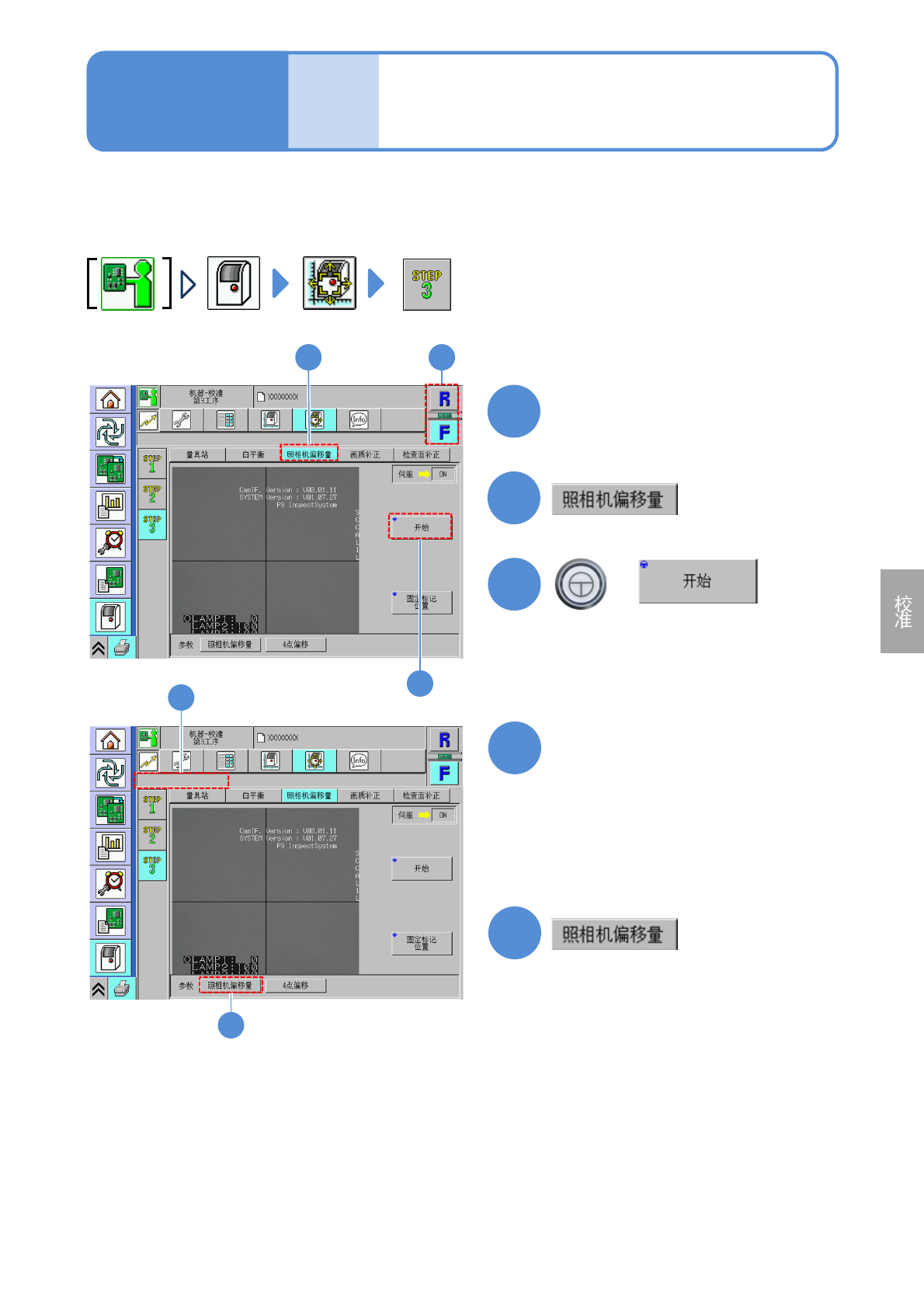

此操作是检查头用的校准作业。
检查头在校准照相机偏移量时, 计测基准点4点的位置，对于摄像时照相机XY位置4点的偏移来进行偏移补正。
12
3
1
2
选择工作台
+
3
(检查头开始动作，计测照相机的偏移量)
13-14-1
照相机偏移量 1
(2D检查头)
维修保养篇
13-14
4
5
(显示计测照相机偏移值(检查照相机与
头部照相机的XYθ偏移量数值)的画面)
5
确认是否正常结束
●当发生错误时，请确认2D检查头的安
装状态以及检查箱的网络电缆连接状
态后再次实施测量。
●如果通过上述方法仍无法消除错误时，
请与敝公司联络。
4
NPM-D3 EJM6DC-MB-13M-05
13-14-2
6
6
7

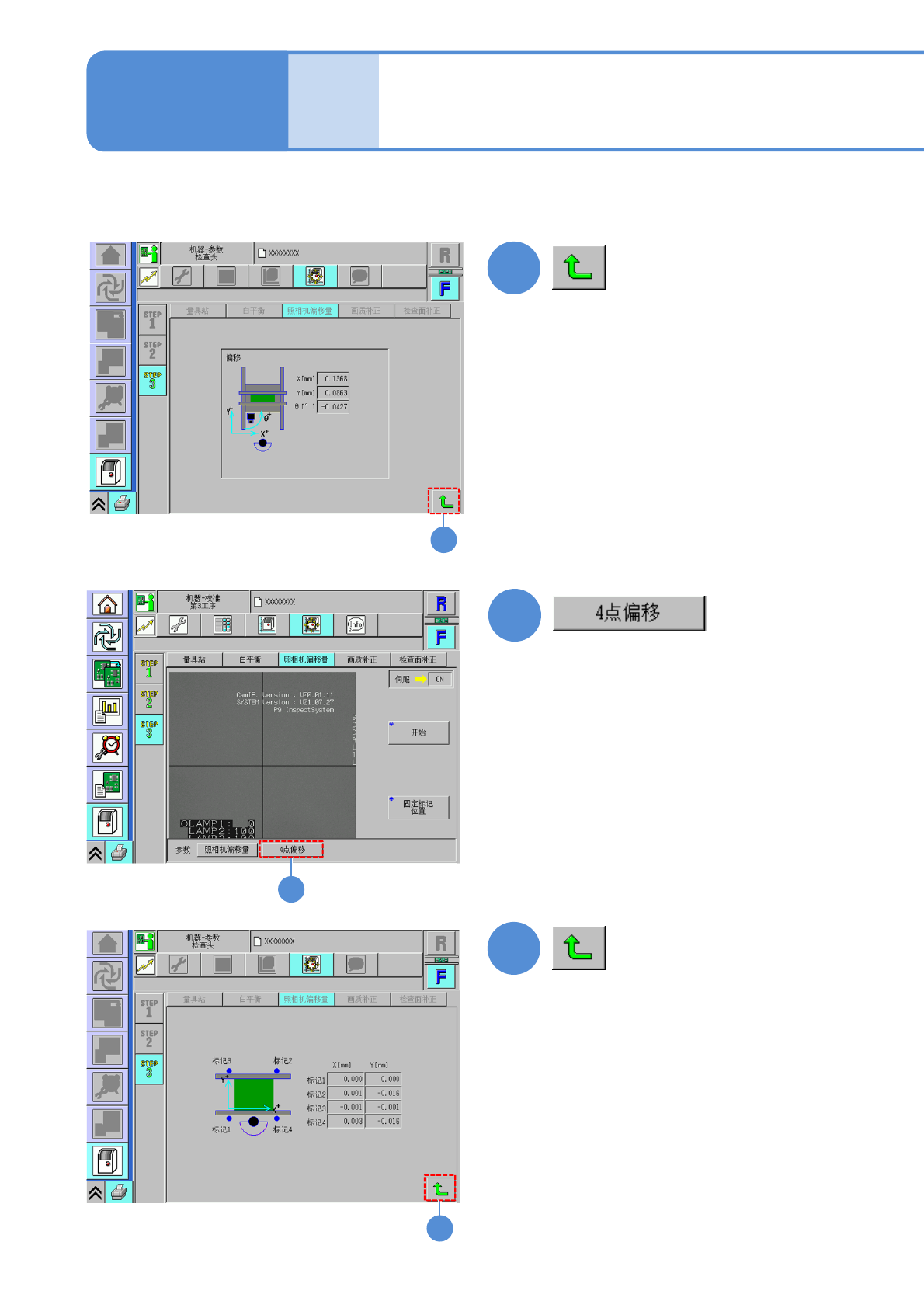

(将显示所计测的照相机偏移值 (以标记1
为标准的4点位置的偏移值) 的画面)
7
8
8
照相机偏移量 2
(2D检查头)
维修保养篇
13-14
NPM-D3 EJM6DC-MB-13M-05
13-14-3
9
10
9
10

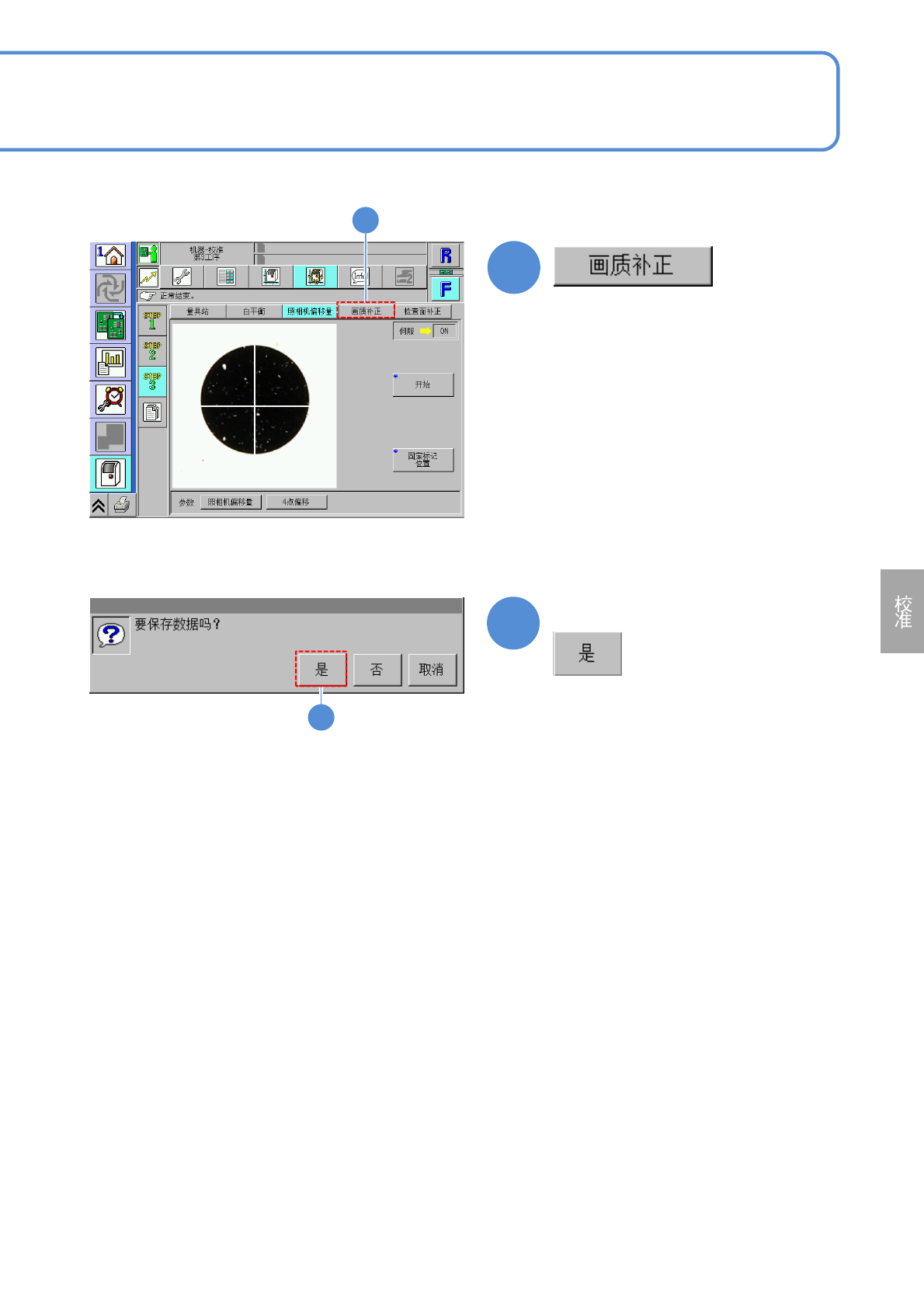

确认提示
(将保存通过校准得到的数据)
