NPM-D3 EJM6DC-MB-12M-09 12-9 -2 12 13 安装配线固定用托架的螺丝后，安装托架 ●螺丝 ( 前侧 2 个、后侧 2 个 ) 使用工具 : 六角扳手 (2.5 mm) 安装贴装头后，进 行校准 ( → P.11-1) ●螺丝 ( 4 个 ) 3 4 5 卸下配线固定用托架的螺丝 使用工具 : 六角扳手 ( 2.5 mm ) ●螺丝 ( 4 个 ) 卸下软管 ● 8 处 软管 卸下过滤器 ● 8 处 使用工…
NPM-D3 EJM6DC-MB-12M-09
维修保养篇
12-9

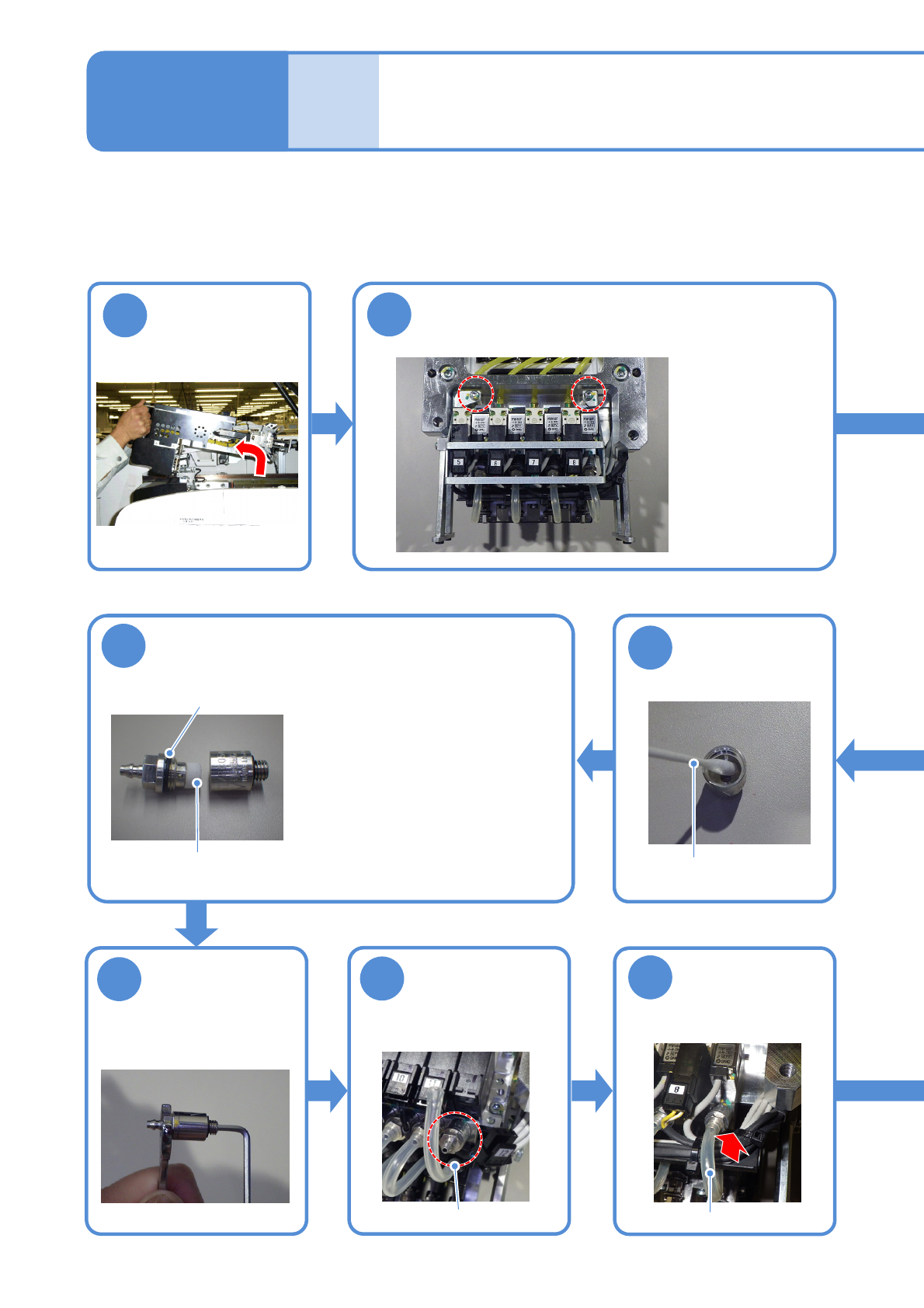

贴装头(8吸嘴贴装头)的
空气过滤器芯的更换
12-9-1
在这里，对贴装头 (8吸嘴贴装头) 的空气过滤器芯的更换方法进行说明。
使用工具: 扭矩扳手 (N510050388AA) 、长钻 (六角对边 5 mm 、N510046662AA)、
六角扳手 (2.5 mm)、六角扳手 (2 mm)、扳手 (7 mm)
所需时间: 130 分 (1个贴装头) 寿命 (参考)：6000 [ h ]
1
2
卸下贴装头
(→P.11-1)
卸下托架
●螺丝 ( 4个 )
前侧:2个
后侧:2个
使用工具: 六角扳手 ( 2.5 mm )
9
8
7
10
11
用棉棒清扫过滤器
内部
棉棒
更换空气过滤器芯
●空气过滤器芯型号:
N510068213AA
●在更换空气过滤器芯时，请小心操
作。(→P.12-6-3)
●O环型号:
N510059865AA
●请确认O环没有发生劣化。当发生
劣化时，请更换。
空气过滤器芯
O环
组装过滤器
使用工具:
扳手 (7 mm)
六角扳手 (2 mm)
安装过滤器
使用工具: 扳手 (7 mm)
过滤器
●8处
安装软管
●8处
软管
NPM-D3 EJM6DC-MB-12M-09
12-9-2

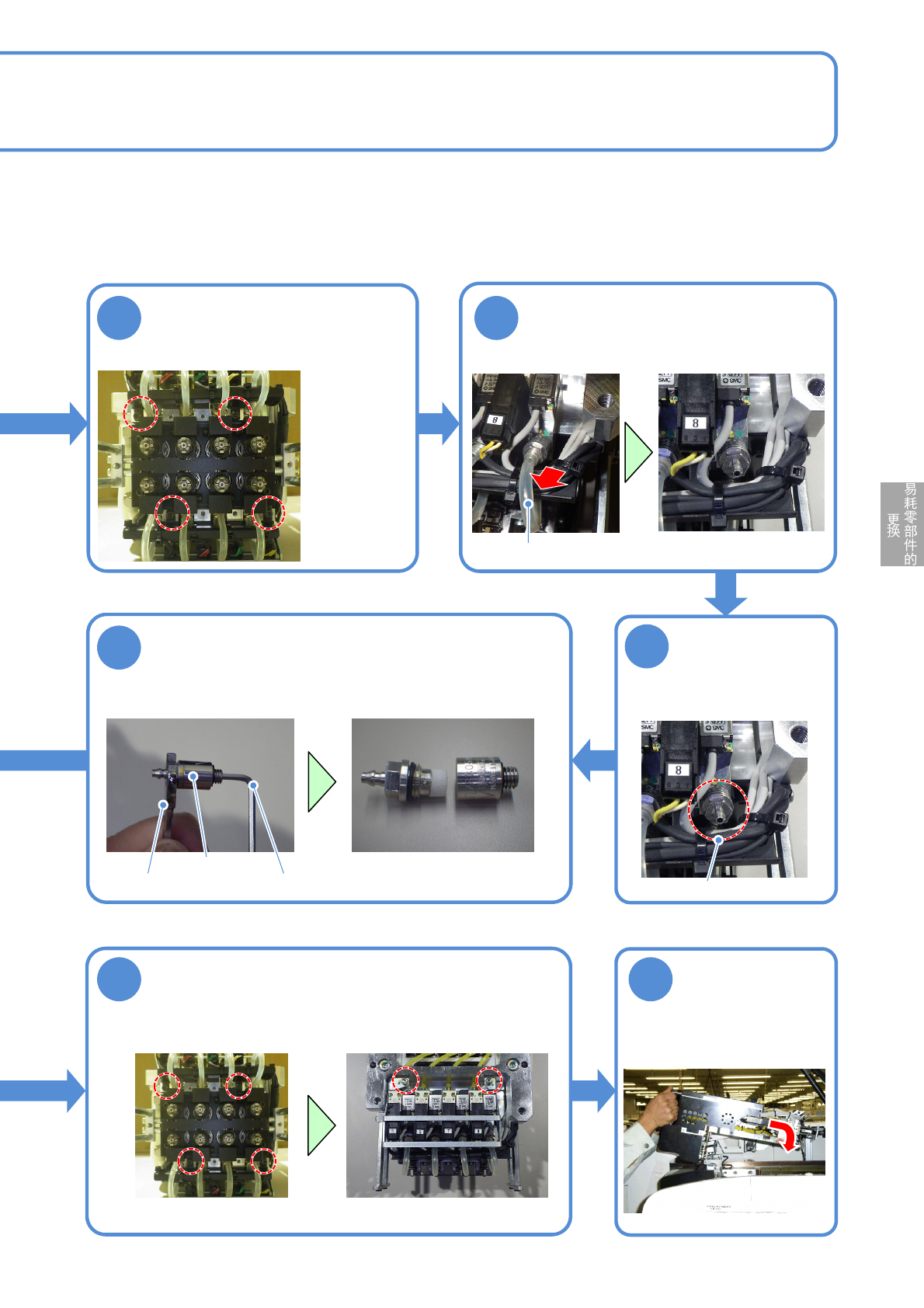

12 13
安装配线固定用托架的螺丝后，安装托架
●螺丝 ( 前侧 2个、后侧 2个 )
使用工具: 六角扳手 (2.5 mm)
安装贴装头后，进
行校准
(→P.11-1)
●螺丝 ( 4个 )
3 4
5
卸下配线固定用托架的螺丝
使用工具: 六角扳手 ( 2.5 mm )
●螺丝 ( 4个 )
卸下软管
●8处
软管
卸下过滤器
●8处
使用工具: 扳手 ( 7 mm )
过滤器
6
分解过滤器
使用工具: 扳手( 7 mm )、六角扳手( 2 mm )
●使用扳手与六角扳手分解过滤器
●分解后的状态
过滤器
六角扳手扳手
NPM-D3 EJM6DC-MB-12M-09
12-10-1

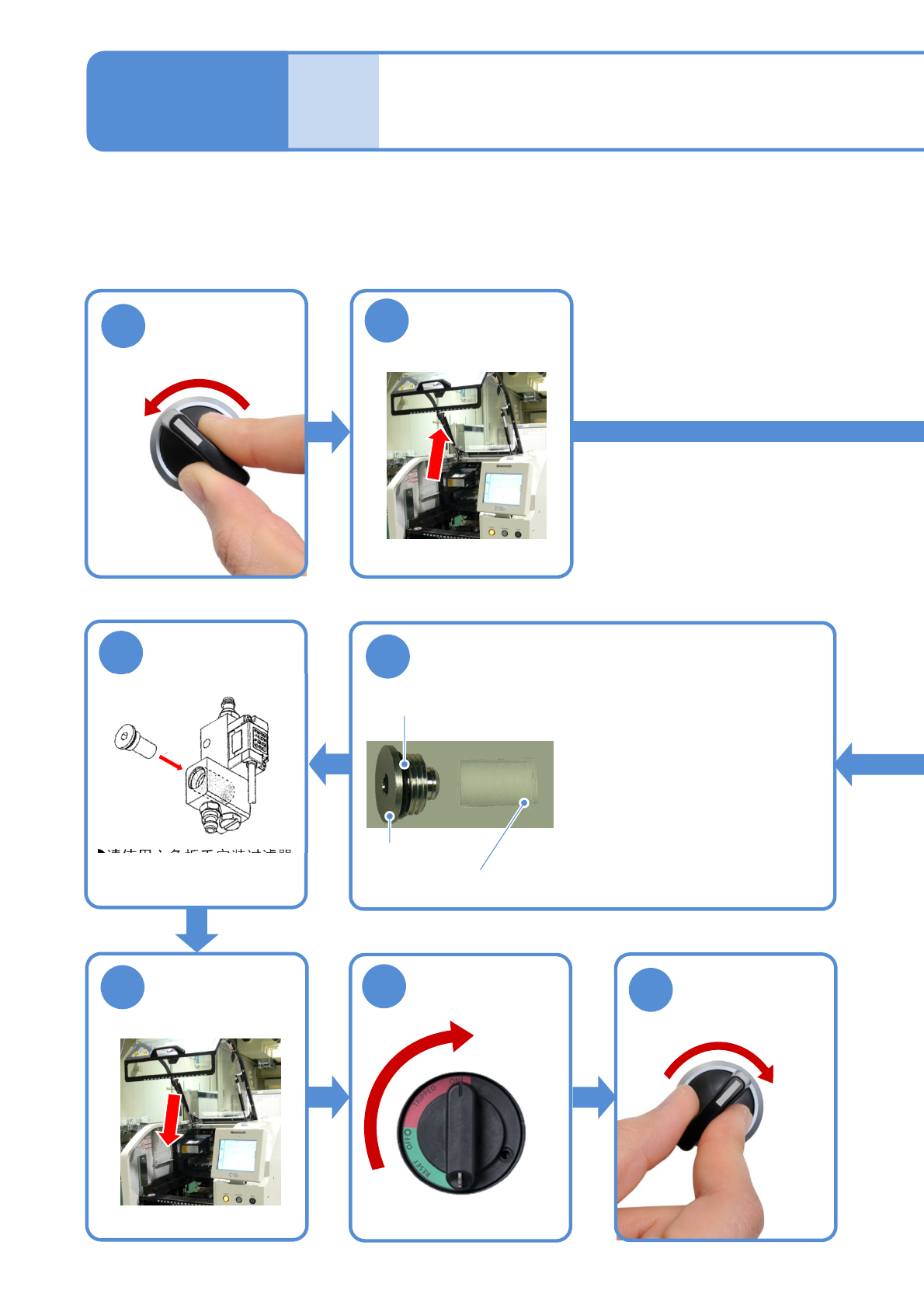

对贴装头(2吸嘴贴装头)的空气过滤器芯的更换方法进行说明。
使用工具: 六角扳手 (对边2.5 mm) ､棉棒
所需时间: 5 分钟 (1台贴装头)
寿命(参考): 6000 [h]
7
盖
2
8
1
OFF
SERVO
O环
●请使用六角扳手安装过滤器。
●拧紧扭矩 :
0.5 ±0.1 N・m
11
SERVO
ON
9
10
ON
安装盖子
贴装头(2吸嘴贴装头)的
空气过滤器芯的更换
维修保养篇
12-10
更换空气过滤器芯
●过滤器芯型号: N510059196AA
●在更换空气过滤器芯时，请小心
操作。(→P.12-6-3)
●O环型号: N510059865AA
●请确认O环没有发生劣化。当发
生劣化时，请更换。
空气过滤器芯
