NPM-D3 EJM6DC-MB-13M-05 维修保养篇 13-13 白平衡 (2D 检查头 ) 3 13-13 -5 24 24 25 25 确认提示 (将保存通过校准得到的数据)

NPM-D3 EJM6DC-MB-13M-05

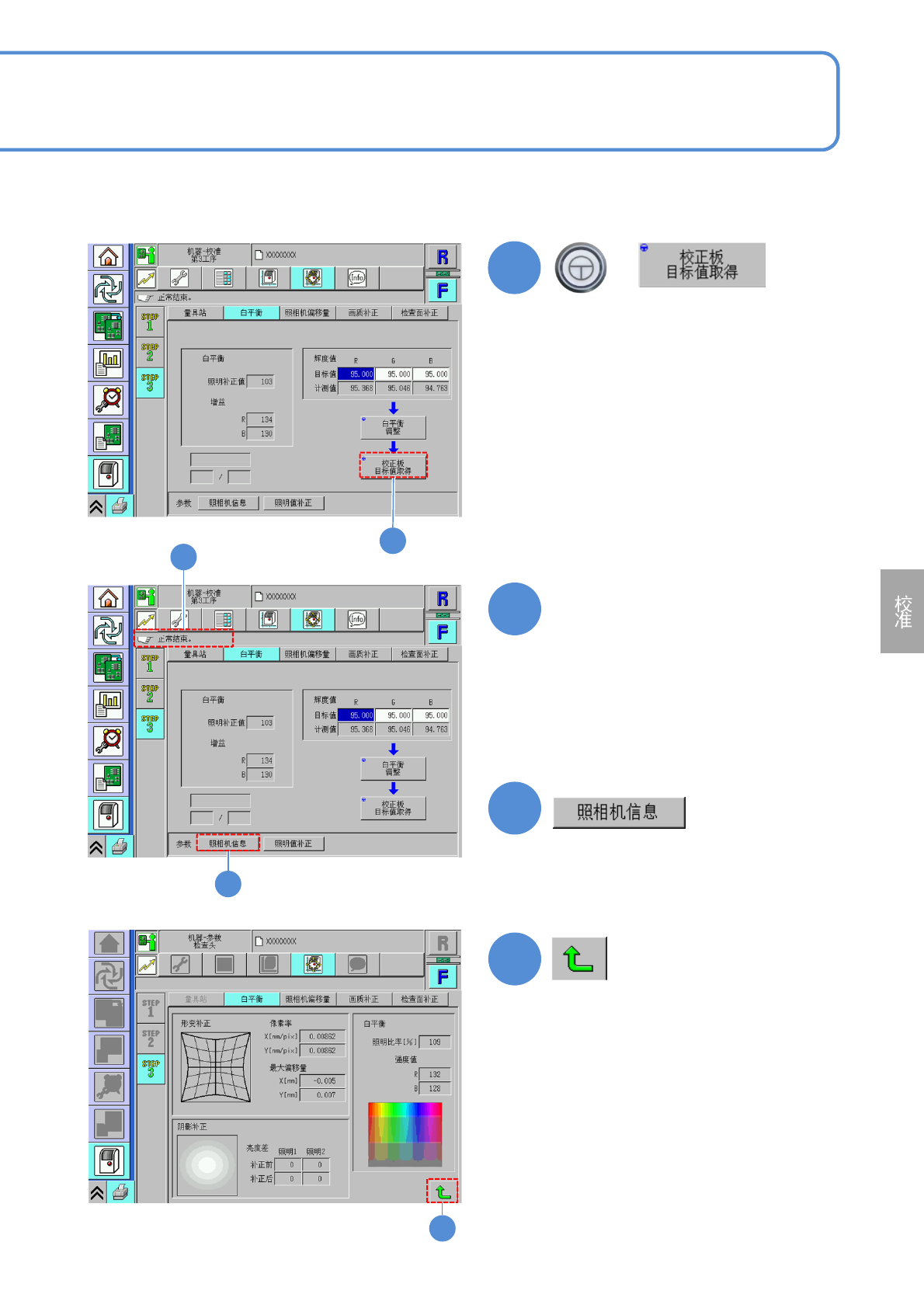

(检查头开始动作，校正板的测量值会被

设定)

13-13-4

(显示出调整后的白平衡值)

确认是否正常结束

●当发生错误时，请用吹气毛刷清扫用

户主量具板。之后，请按照P.13-14-2

的步骤⑨的记载设置用户主量具板。

●如果通过上述方法仍无法消除错误，

请与敝公司联络。

NPM-D3 EJM6DC-MB-13M-05

维修保养篇

13-13

白平衡 (2D检查头) 3

13-13-5

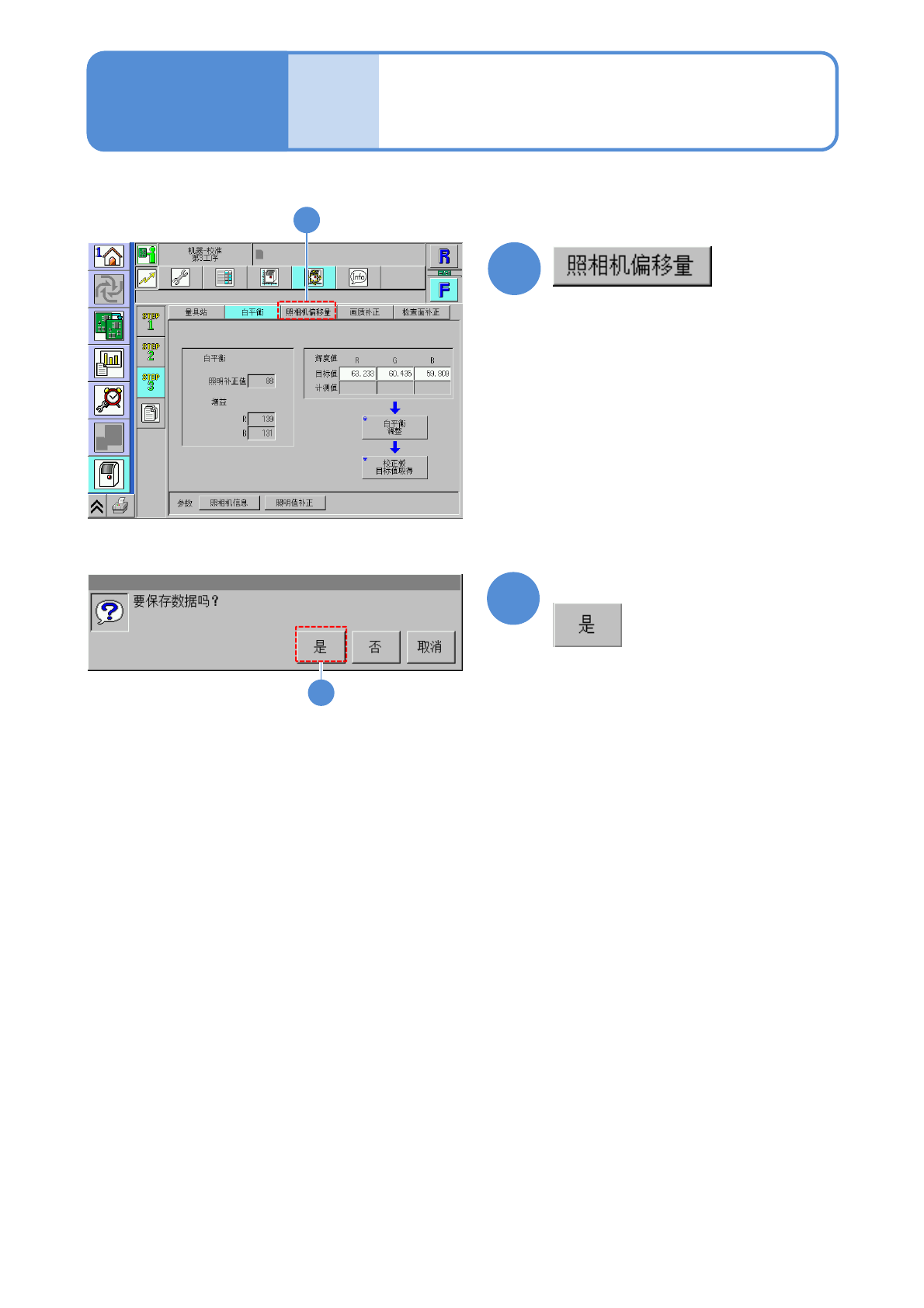

确认提示

(将保存通过校准得到的数据)

NPM-D3 EJM6DC-MB-13M-05

此操作是检查头用的校准作业。

检查头在校准照相机偏移量时, 计测基准点4点的位置，对于摄像时照相机XY位置4点的偏移来进行偏移补正。

选择工作台

(检查头开始动作，计测照相机的偏移量)

13-14-1

照相机偏移量 1

(2D检查头)

维修保养篇

13-14

(显示计测照相机偏移值(检查照相机与

头部照相机的XYθ偏移量数值)的画面)

确认是否正常结束

●当发生错误时，请确认2D检查头的安

装状态以及检查箱的网络电缆连接状

态后再次实施测量。

●如果通过上述方法仍无法消除错误时，

请与敝公司联络。
