NPM-D3 EJM6DC-MB-06M-05 ●对 2 吸嘴贴装头进行说明。 使用工具 : 棉纱布 、气枪 所需时间 :15 分钟 ●吸嘴部或吸嘴反射板如果有破损，请更换新的吸嘴 。 吸嘴的拆卸、安装方法 ( → P.5-3) 2 吸嘴贴装头时 1 1 6-5 -6 ■清扫贴装头上的吸嘴 ■清扫吸嘴交换器内收纳的吸嘴 3 2 卸下吸嘴 ( → P5-2) 9 使用棉纱布擦拭吸嘴锥形面和吸嘴凸缘上面 吸嘴锥形面 吸嘴凸缘上面 ●确认 2…
NPM-D3
EJM6DC-MB-06M-05

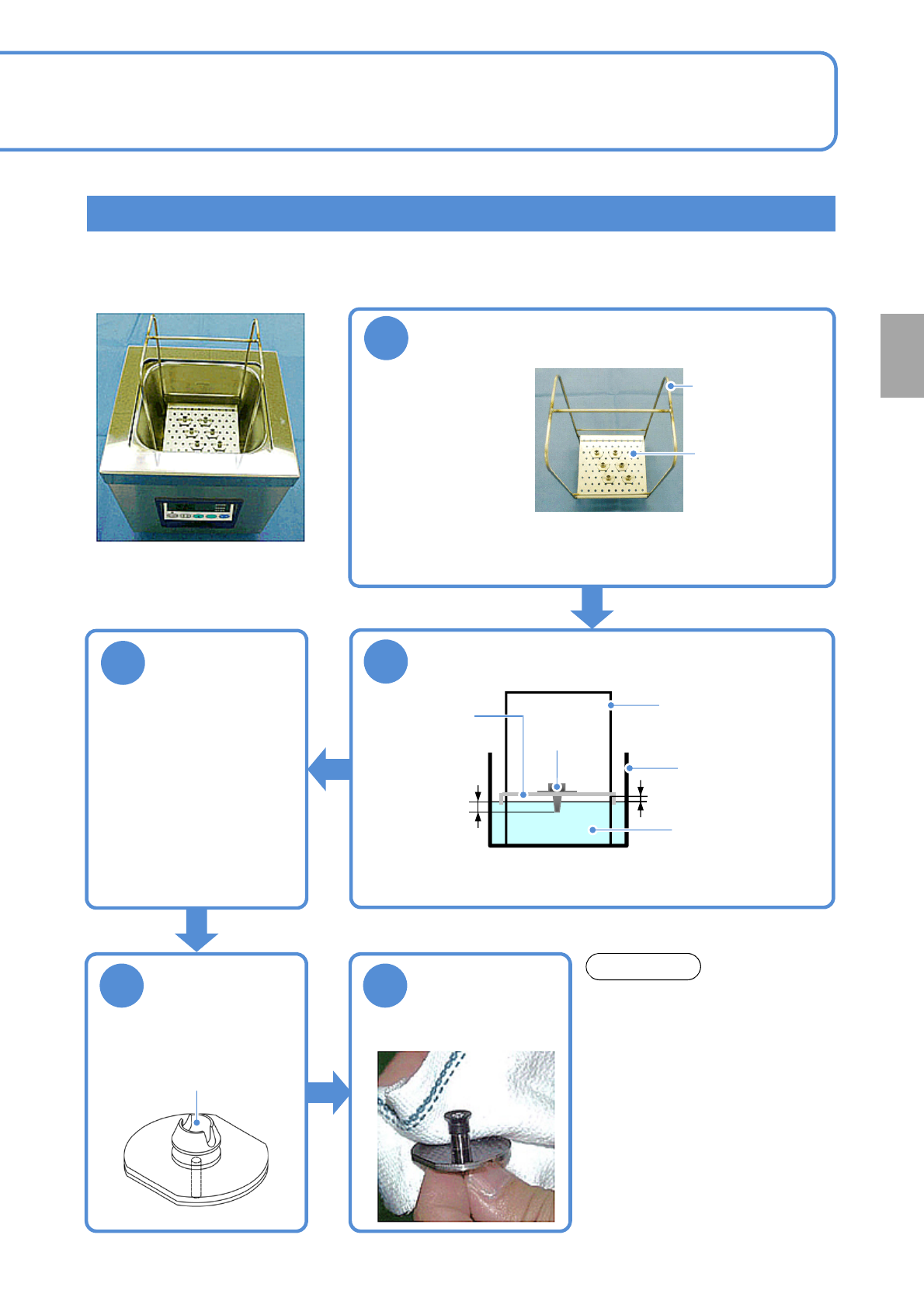

吸嘴的清扫(超声波洗净装置的使用方法)
3
洗净
4
将纯净水放进吸嘴超声波洗净装置内
取出吸嘴，用气枪
吹去内部的水分
●使吸嘴尖端部朝下
方，设置在托盘板。
●根据适合吸嘴的长度
和形状的托盘板。
2
空气吹入口
1
将托盘板设置在吸嘴洗净铁框子内
吸嘴超声波洗净装置
(型号: N510016591AA )
吸嘴洗浄铁框子
可以设定2种高
度。
托盘板
安装孔有2种
类。
吸嘴洗净铁框子: 型号 1998114111
托盘板
(
φ
3.2 mm):
型号
1998114112
托盘板
(
φ
5.1 mm):
型号
1998114113
2~4 mm
3 mm
纯净水(40 ℃)
吸嘴洗净铁框子
超声波洗净装置
托盘板
吸嘴
5
将吸嘴反射板的水
分擦拭干净
注意
●清洗剂请使用纯净水。请勿使用酒
精类的溶剂。
●洗净后吸嘴为了使内部不留水分，
请充分干燥。
●使用吸嘴超声波洗净装置也不能除
去的污垢，请用清扫销进行清扫。
6-5-5
使用工具:超声波洗净装置 所需时间:15 分钟
●与使用清扫销相比，超声波清扫可以在更短时间内进行清扫。有关超声波洗净装置，请向本公司咨询。
●洗净时间必须在10分
钟以内。
●请勿把吸嘴反射板浸泡在纯净水中。
(吸嘴反射板会可能剥离)
每
5
6
0
小
时
保
养
定
期
检
查
NPM-D3
EJM6DC-MB-06M-05

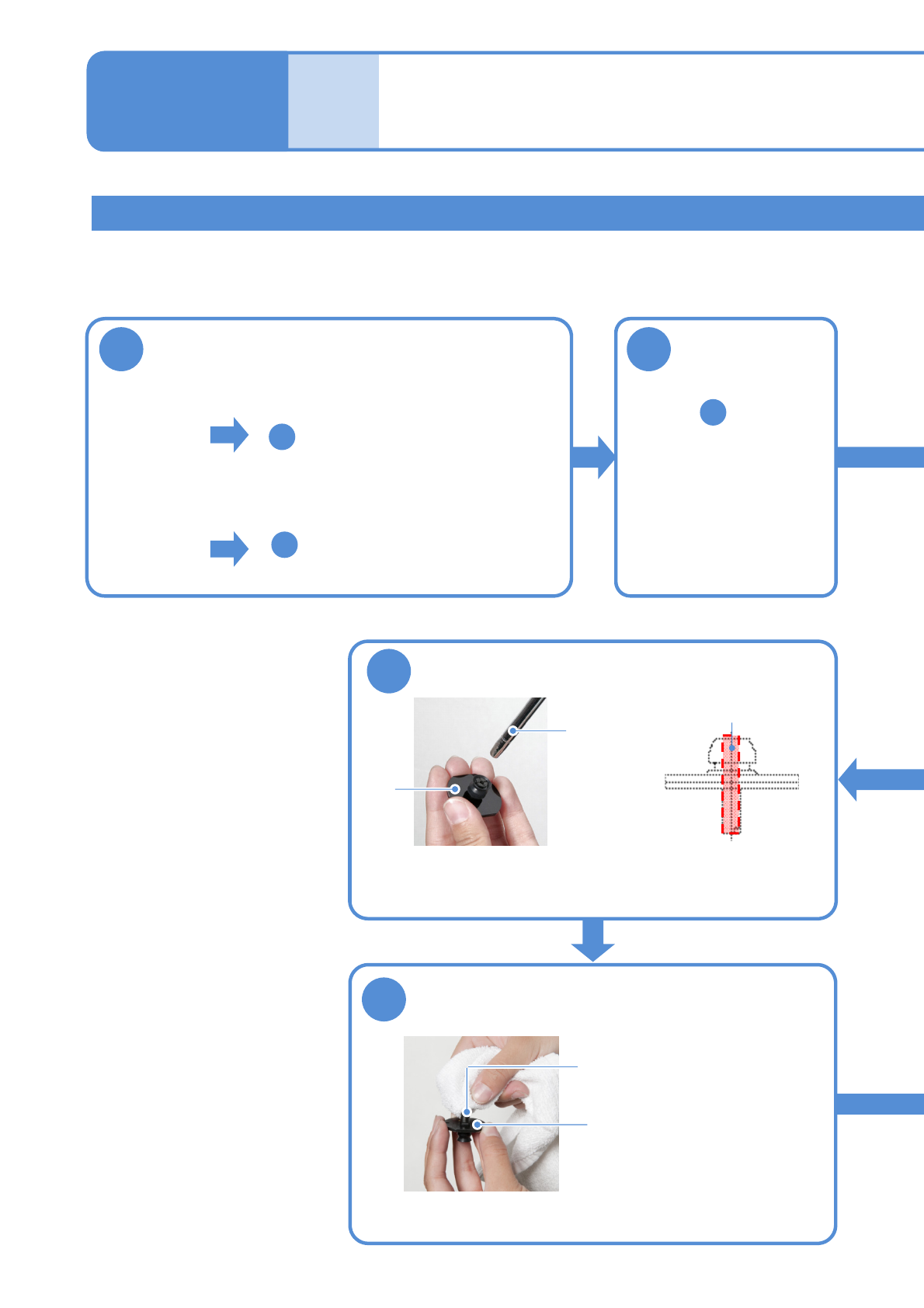

●对2吸嘴贴装头进行说明。
使用工具:棉纱布、气枪 所需时间:15 分钟
●吸嘴部或吸嘴反射板如果有破损，请更换新的吸嘴。
吸嘴的拆卸、安装方法(→P.5-3)
2吸嘴贴装头时 1
1
6-5-6
■清扫贴装头上的吸嘴
■清扫吸嘴交换器内收纳的吸嘴
3
2
卸下吸嘴
(→P5-2)
9
使用棉纱布擦拭吸嘴锥形面和吸嘴凸缘上面
吸嘴锥形面
吸嘴凸缘上面
●确认2D代码上没有灰尘和破损。
●至顺序
7
2
8
去除吸嘴的空气路径上的灰尘
吸嘴的空气路径
●对吸嘴尖端向里吹气。这时，请注意勿让气枪碰到
吸嘴尖端。
(吸嘴尖端可能破损或者变形)
气枪
吸嘴
维修保养篇
6-5
吸嘴(选购件)和吸嘴交换器(选购件)
的清扫 4
NPM-D3
EJM6DC-MB-06M-05

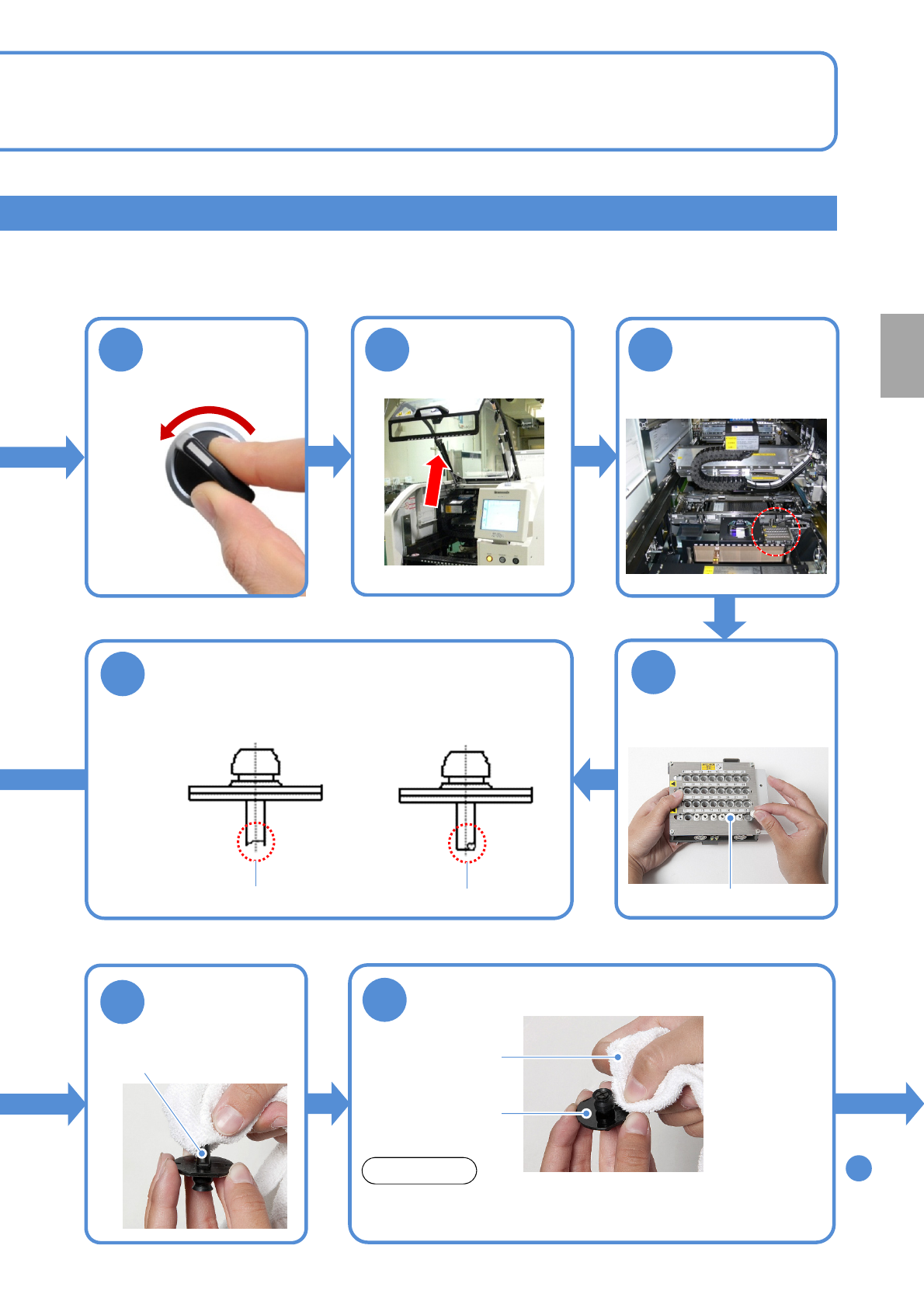

6-5-7
OFF
SERVO
3 4
确认轴停止后把
伺服置于OFF
11
使用棉纱布擦拭反射板
●请勿使用任何溶剂。
(是造成吸嘴反射板的变色、变形、接合不良的原因 )
注意
顺序
12
6
从吸嘴交换器上卸
下吸嘴
吸嘴
(→『操作篇』 P.2-5-2)
5
卸下吸嘴交换器
(→『操作篇』P.2-5-1)
确认吸嘴尖端的磨损、变形
●吸嘴尖端如下图状态时，请更换吸嘴。
7
吸嘴尖端的变形
吸嘴尖端的磨损
使用棉纱布擦拭
吸嘴尖端部
10
吸嘴尖端部
吸嘴反射板
棉纱布
每
5
6
0
小
时
保
养
定
期
检
查
