使用须知 3
1-4
●为了防止吸着元件落下，即使按下紧急停止开关真空泵的马达也不会停止运转。
各部位马达操作的注意事项
●以下连接器，电源不会被切断。
・ CPU BOX用电源连接器
・托盘用电源连接器
・检查BOX用电源连接器
各部位连接器操作的注意事项
●如果按紧急停止开关，以下马达会停止运转。
・X轴、Y轴马达
・贴装头Z轴、θ轴马达
・传送带马达
・宽度调整马达

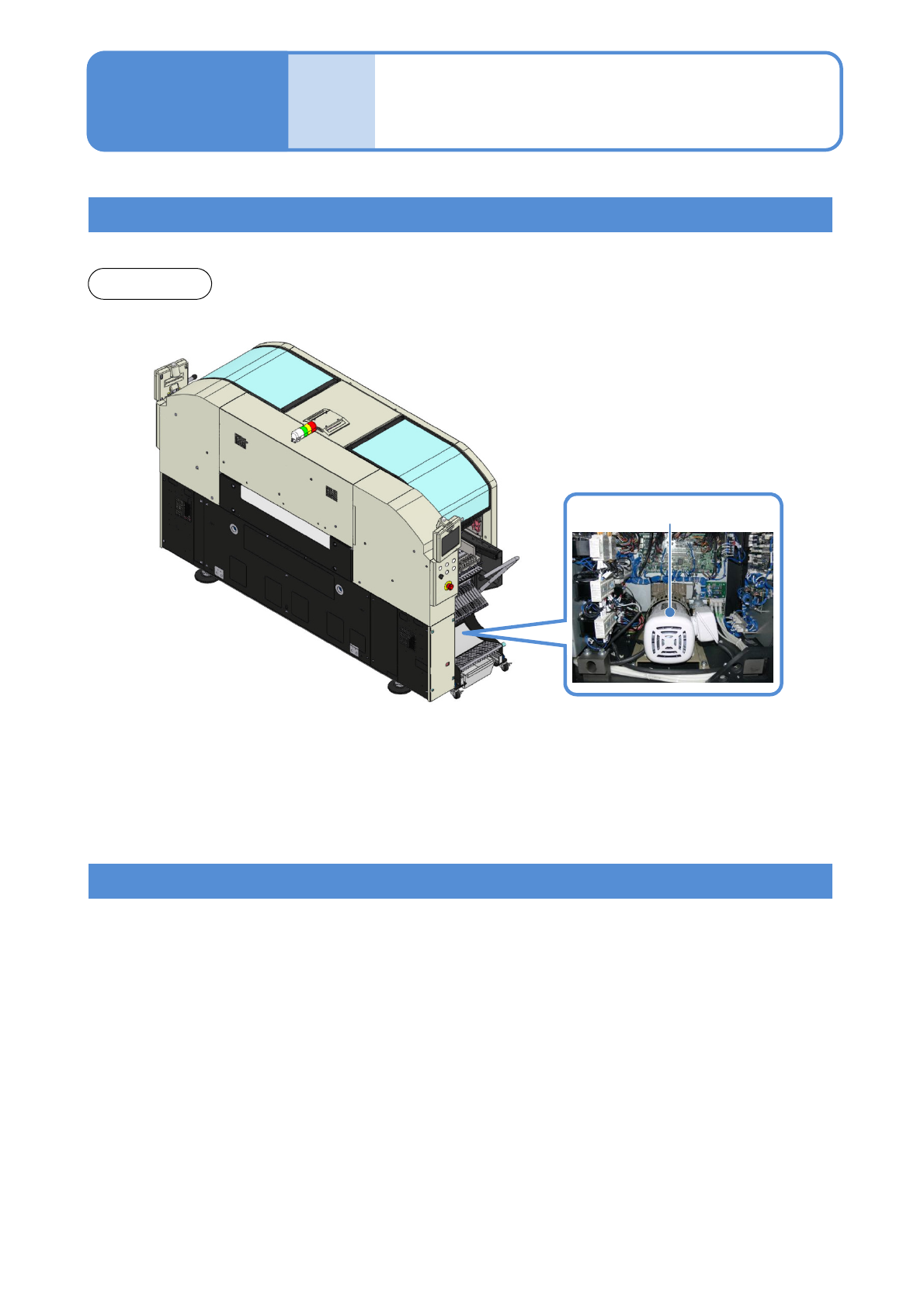

前侧
真空泵
（设备内部）
NPM-D3 EJM6DC-SF-01N-09
1-4-6
NPM-D3 EJM6DC-SF-01N-09
1-4-7
使用须知 4
1-4
高度传感器的使用注意事项
●高度传感器属于激光安全规格一类 (IEC60825-1)产品，在正常使用下基本上是安全的，但是在进行维护
或操作时请勿直视。
■请勿直视。
项目 激光规格
制造
松下智能⽣产科技株式会社
型号
N610166559AA
波长
655 nm
输出
220 μW
等级 1类
安装位置 参照图
限制条件
IEC60825-1 2007
■高度传感器的规格
●高度传感器可安装到前后的X单元上。
激光素子的最大输出为220 μW。传感器头未具有拆开时停止激光反射的结构。如果将其拆开，则有被辐射
的激光照射的危险，因此请绝对不要拆开传感器头。
