NPM-D3 EJM6DC-MB-13M-05 精度验证 生产准备 1 (MCDA T A: 生产程序的选择 ) 3 13-20-2 -1 2 1 2 设置拷贝了 MCDA T A 的 SD 卡 3 选择 MCDA T A ●和通常的生产数据一样读取。 4 读取 MCDA T A 详细工序 1 ( 贴装头 ) 维修保养篇 13-20-2 ( → P.12-20-1 -1 ‘■ MCDATA 的种类’ ) 关于贴装头与检查头相组合设备的精…
NPM-D3 EJM6DC-MB-13M-05
精度验证
13-20-1
-8
概略工程
有关点胶头精度测定顺序的说明。
点胶头的精度验证，使用专用的MCDATA
(生产程序) 。
1.准备生产 ・将校准DATA (DVD-ROM) 保存进SD卡
・点胶准备
■工程
3.精度验证结果
确认
・选择MCDATA (生产程序)
・点胶
・确认点胶结果
1)
2.确认计测和反映
(登录偏移值)
・选择MCDATA (生产程序)
・点胶
・确认和反映点胶结果
1)
MCDATA(生产程序)
●有关检查头模式，比如DIS-8F是指前侧：点胶头，后侧：8吸嘴贴装头，编带/杆式供料器供给部。同样
DIS-2T是指，前侧：点胶头，后侧：2吸嘴贴装头，托盘供料器供给部。
检查头模式
DIS-LW16F LW16-DIS
DIS-12F 12-DIS
DIS-8F 8-DIS
DIS-8T 2-DIS
DIS-2F —
DIS-2T —
主要的检查头及供给部的构成(代表例)
MCDATA (生产程序) 保存在设备附带的DVD-ROM (机器的系统 / 识别 / LNB系统光盘) 中。
请参照与DVD-ROM同包装的MCDATA一览文件，根据设备类型选择MCDATA，将其拷贝到SD卡中后再读
入到本机中。
SD卡请由客户准备。
如果将已经读取进设备的MCDATA覆盖保存进SD卡，SD卡的MCDATA将不能动作。如果不小心执行了覆
盖保存，请从DVD-ROM重新复制。
当因为更换贴装头等原因，而需要已MCDATA一览中没有记载的构成验证精度时，请与本公司联络。
注意
概要 4
(点胶头)
维修保养篇
13-20-1
LW16: 轻量16吸嘴贴装头
F:编带/杆式供料器规格
T: 托盘供料器规格
1)请对轨道1/轨道2都进行确认。
关于精度验证
关于MCDATA的种类，请参照P.13-20-1-1。
●在点胶头的精度验证下，不使用ALL。
NPM-D3 EJM6DC-MB-13M-05
精度验证

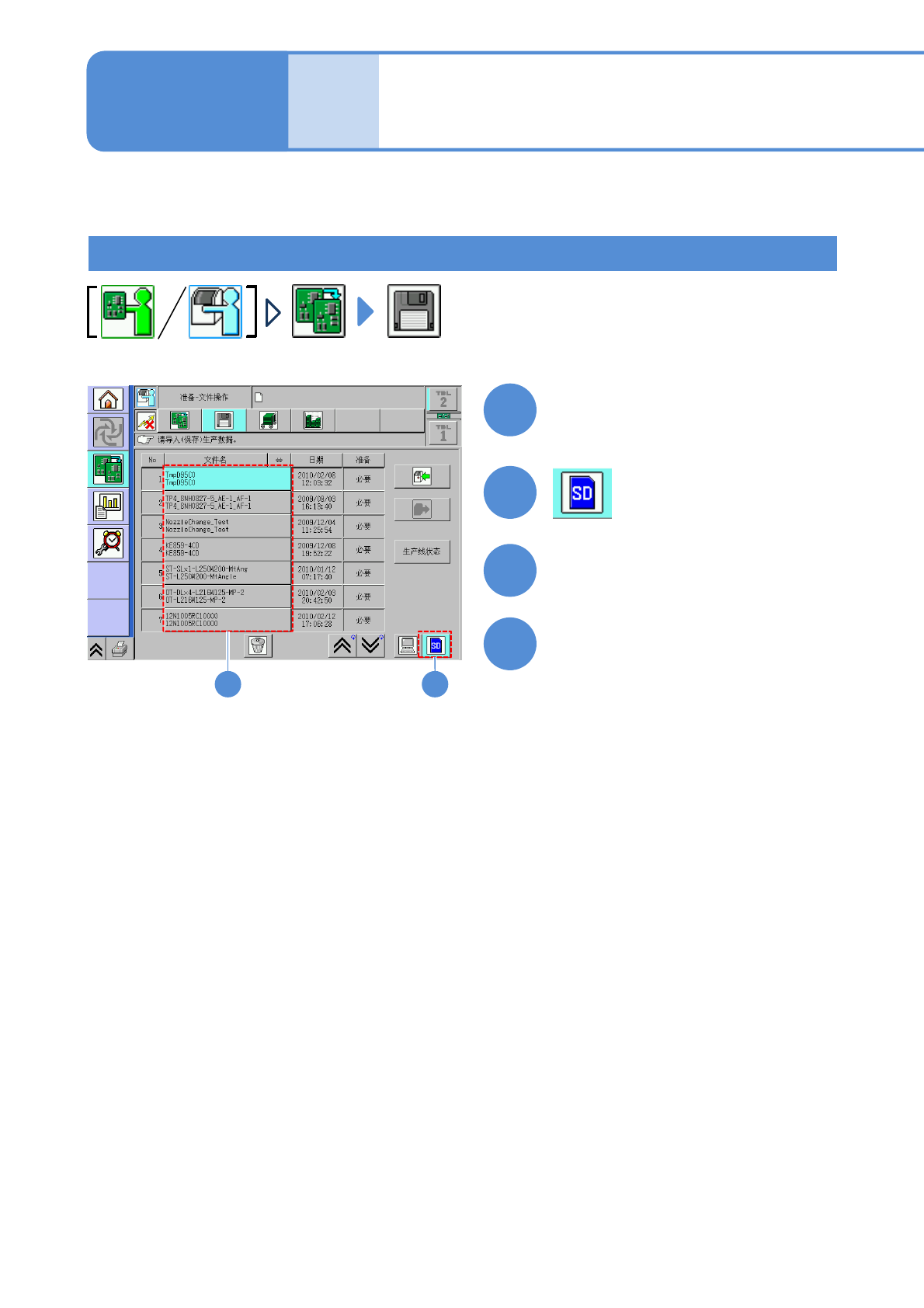

生产准备 1 (MCDATA:生产程序的选择)
3
13-20-2-1
2
1
2
设置拷贝了MCDATA的SD卡
3
选择MCDATA
●和通常的生产数据一样读取。
4
读取MCDATA
详细工序 1
(贴装头)
维修保养篇
13-20-2
(→ P.12-20-1-1‘■MCDATA的种类’)
关于贴装头与检查头相组合设备的精度验证，请参照P.13-20-2
-9。
关于贴装头与点胶头相组合设备的精度验证，请参照P.13-20-1
-17。
NPM-D3 EJM6DC-MB-13M-05

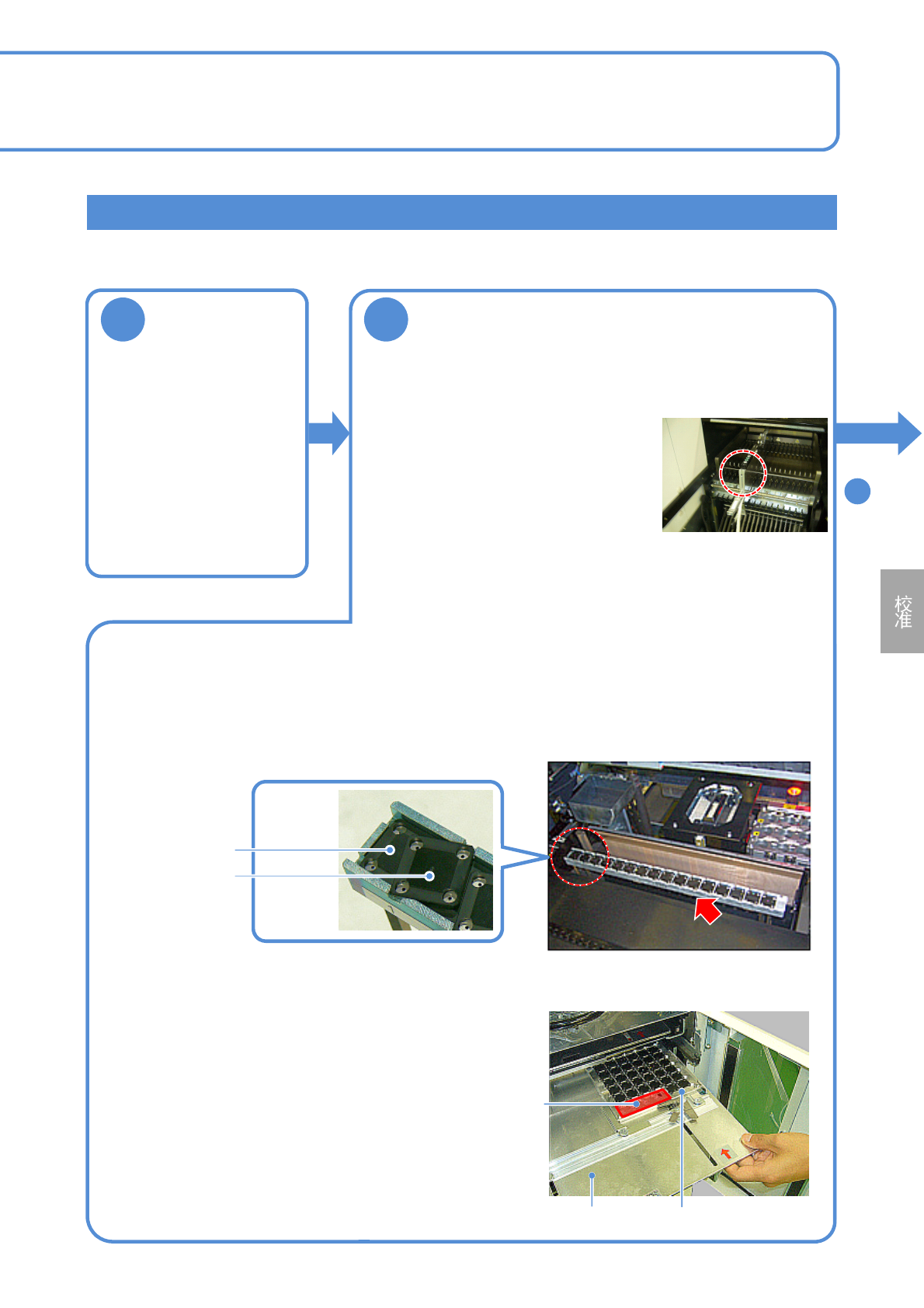

生产准备 2 (准备验证所需材料)
2
1
顺序
把吸嘴设置在吸嘴
座
(此操作与通常生产作业相
同)
设置元件
13-20-2-2
3
将治具元件设置到供料器，安装到7号
插槽中。
●当在前后双方的贴装头上进行贴装
时，在前后方上设置供料器。
●根据需要适当进行编带供料器凹槽
的校正。
(此操作与通常生产作业相同)
■芯片时
从托盘取出JIG_BGA (N610087876AA) ，设置到供给台N610074266AA) 。
●排列后搭载，使JIG_BGA不倾斜。
●供给台由2段构成，可以搭载16个x2 段的JIG_BGA。
第1段
第2段
① 将元件设置到每个托盘(收纳铝盒)的托盘夹盘上。
② 将托盘夹盘设置到托盘供料器的槽1上。(这项作业与
通常的生产准备相同)
● 将托盘(收纳铝盒)设置到从后侧看起时的右侧。
● 注意设置方向。
JIG_BGA单品不具有方向性。但是，不在右侧照片所
示A部分的4格中放置元件。
托盘(收纳铝盒)
托盘夹盘
■将JIG_BGA供给台设置到交换台车上时
■将JIG_BGA设置到托盘供料器上时
A部
