NPM-D3 EJM6DC-MB-05M-07 5-4 -1 维修保养篇 5-4 基板支撑块 型号 / 支撑块数 支撑块配置图 ( 背面 ) A N610150726AC ( 支撑块数 :1 个 ) B N610153271AB ( 支撑块数 :2 个 ) B A A B 基板支撑块 ( 整体更换用 ) ( 选购件 ) 的清扫 1 在这里对基板支撑块 ( 整体更换用 )( 选购件 ) 的清扫进行说明。 使用工具 : 棉纱布等 双 轨传送…
NPM-D3 EJM6DC-MB-05M-07
5-3-4
每
1
4
0
小
时
保
养
定
期
检
查

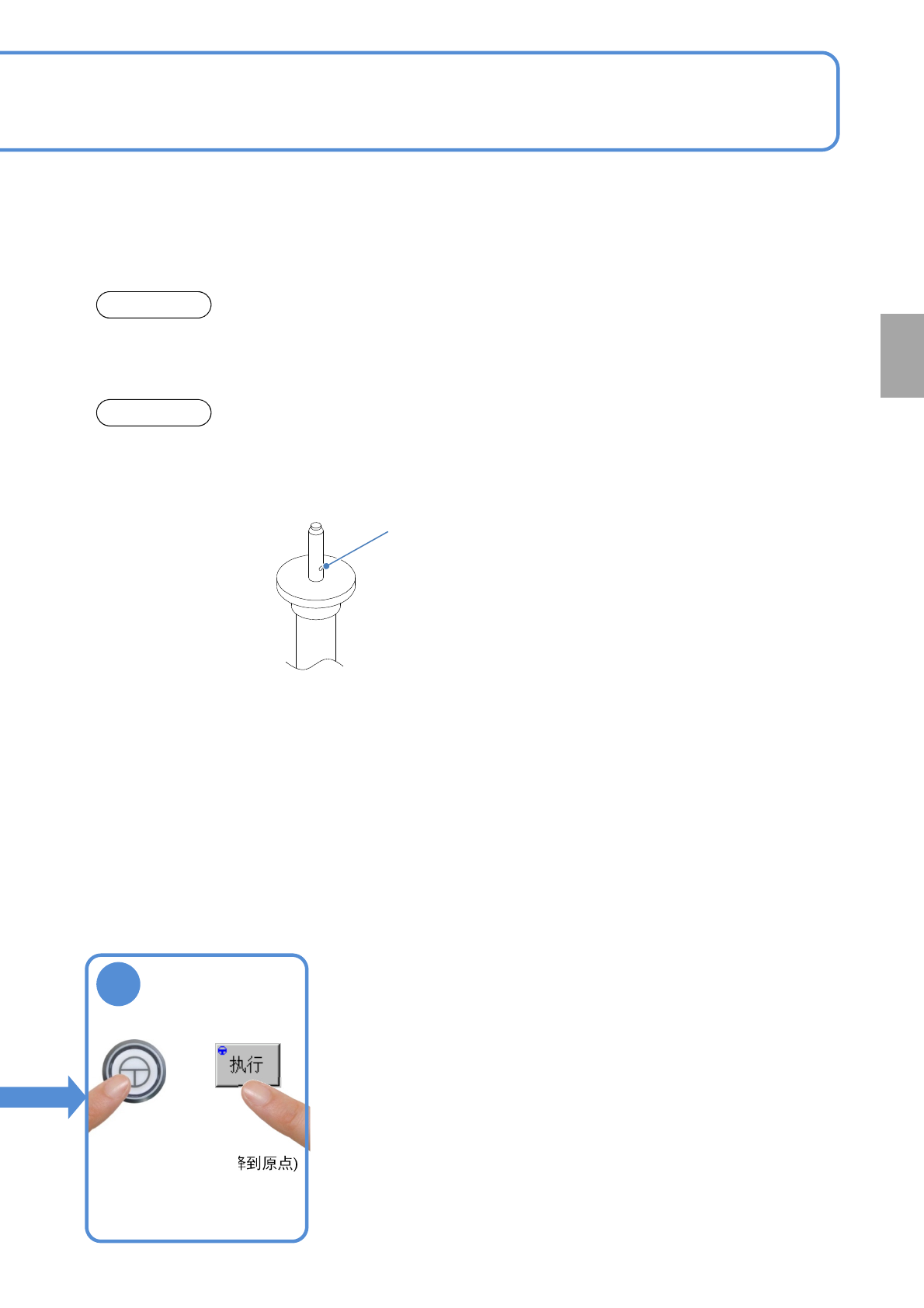

注意
●清扫基板支撑块时，请同时确认支撑销的状态。(如果支撑销尖端部留有助焊剂时，请使用棉纱布擦
拭。)
注意
●对支撑销(自动更换用)请勿施加落下等强烈压力。可能会变形。另外，请勿使用发生变形的支撑销
(自动更换用)。
●请注意不要让支撑销自动更换用的支撑销的吸引孔发生堵塞。
吸引孔
ENABLING
(确认基板支撑块下降到原点)
17
确认提示
NPM-D3 EJM6DC-MB-05M-07
5-4-1
维修保养篇
5-4
基板支撑块 型号/支撑块数 支撑块配置图(背面)
A
N610150726AC
(支撑块数:1个)
B
N610153271AB
(支撑块数:2个)
B
A A
B
基板支撑块 (整体更换用)
(选购件) 的清扫 1
在这里对基板支撑块(整体更换用)(选购件)的清扫进行说明。
使用工具: 棉纱布等 双轨传送带所需时间:10 分钟
●基板支撑块和基板座上如果有灰尘，是造成基板支撑块安装不良、基板破损的原因。
注意
随单轨模式和双轨模式的不同，后侧的支撑板的配置也有异。
(参照下图)
在变更轨道模式时，一定需要变更支撑块的配置。
请注意，如果没有使用与各个轨道模式相符的支撑块，将无法正常动作。
■单轨模式的配置 ■双轨模式的配置
前侧 前侧
如果错误地安装了Ａ、Ｂ的基板支撑块，则无法变更到单轨模式的配置。
NPM-D3 EJM6DC-MB-05M-07
5-4-2
ENABLING
1
ENABLING
2
3
OFF
SERVO
5
4
7
6
8
(基板支撑块上升)
确认提示
(前侧/后侧的X轴移动到退
避位置)
卸下交换台车
(→P.3-2)
前侧
用棉纱布盖在
多功能识别照
相机上
卸下基板支撑块
●请注意不要在多功能识别照
相机(LED照明)上掉落物体
或者撞击。
●当在基板支撑块上存在支撑
销时，请小心不要掉落。
基板支撑块
卸下供料器工作台
盖(→P.3-3)
顺序
9
每
1
4
0
小
时
保
养
定
期
检
查
