NPM-D3 EJM6DC-MB-11M-06 模式的 切换 切换到单轨模式 2 维修保养篇 1 1-2-1 1 1-2-1 -3 10 卸下基板支撑块 ●变更基板支撑块的配置位置。基板 支 撑块的配置位置，参照“ 5-3 基板支 撑块 ( 自动更换用 ) ( 选购件 ) 的清扫”、 “ 5-4 基板支撑块 ( 整体更换用 ) ( 选购 件 ) 的清扫”。 11 安装基板支撑块 ●卸下后面的基板支撑块。 ① 从操作方向上提起左右锁杆。 …

100%1 / 584
NPM-D3 EJM6DC-MB-11M-06
4
8
卸下交换台车
(→P.3-2)
6
5
伺服开关OFF
打开安全盖
7
9
在多功能识别照相机上面蒙上棉
纱布
卸下供料器工作台盖
(→P.3-3)
●防止作业中杂物混入照相机透镜内

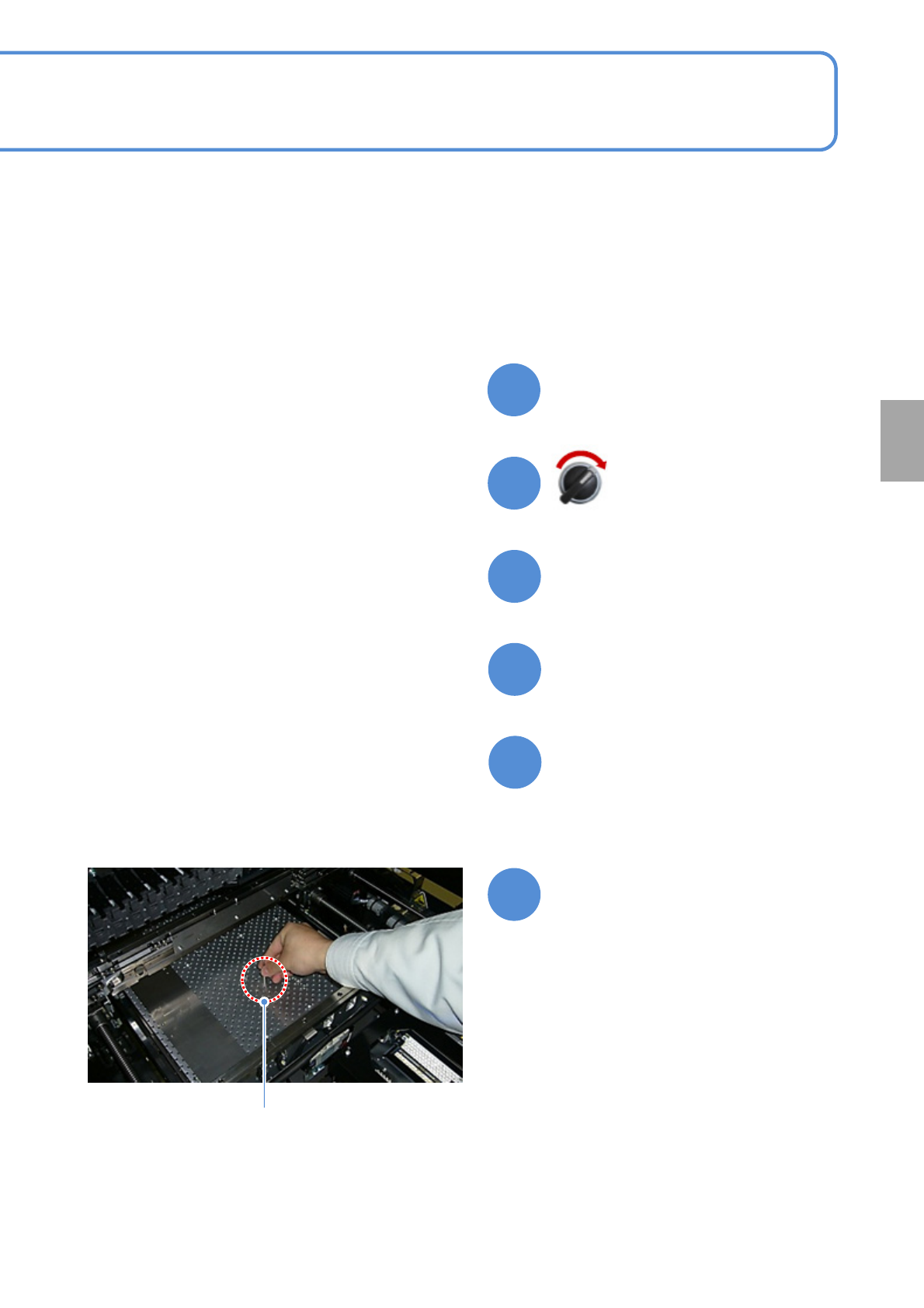

取出基板支撑销
●请注意不要将灰尘落下及碰撞多功能
识别照相机 (LED照明上)。
基板支撑销
更
换
11-2-1-2
NPM-D3 EJM6DC-MB-11M-06
模式的
切换
切换到单轨模式 2
维修保养篇
11-2-1
11-2-1-3
10
卸下基板支撑块
●变更基板支撑块的配置位置。基板支
撑块的配置位置，参照“5-3 基板支
撑块(自动更换用) (选购件)的清扫”、
“5-4 基板支撑块(整体更换用) (选购
件)的清扫”。
11
安装基板支撑块
●卸下后面的基板支撑块。
①从操作方向上提起左右锁杆。
基板支撑块
②拉出基板支撑块。
取出锁杆
导轨销
12
取下盖在多功能识别照相机上的
棉纱布
●用双手向上慢慢卸下。
●注意不要碰撞或把垃圾掉到多功能识
别照相机(LED照明上)。
●将本体侧的导轨销对准基板支撑块的
孔。
NPM-D3 EJM6DC-MB-11M-06
11-2-1-4
更
换
+
(基板支撑块转为下降状态)
确认提示
+
安装交换台车
(→P.3-2)
伺服开关ON
关闭安全盖
17
18
16
14
15
13
安装供料器工作台盖(
→P.3-3)
17
18
