NPM-D3 EJM6DC-MB-12M-09 12-3 -17 蓄电池的更换 9 维修保养篇 12-3 FA 电脑 ( 检查 BOX) 的 UPS 蓄电池的更换 3 21 26 安装后侧盖和后侧的连接器托架 ●后侧盖：螺丝 (8 个 ) ●连接器托架：螺丝 (2 个 ) 接通检查 BOX 的 电源 连接器托架
NPM-D3 EJM6DC-MB-12M-09
12-3-16
8
9

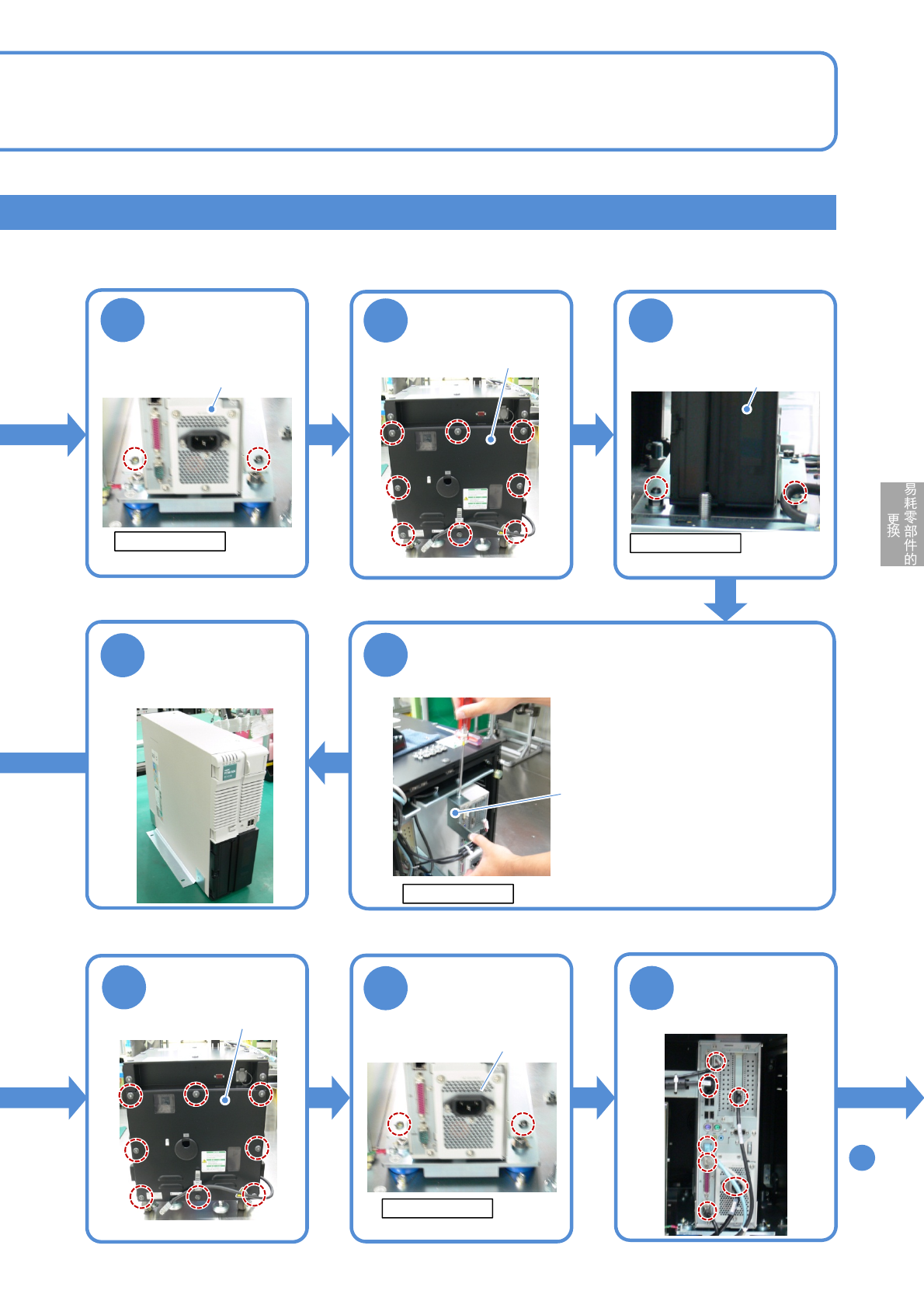

卸下检查BOX的前
侧盖
前侧盖
10
11
FA电脑
12
18
安装检查BOX的前
侧盖
19
FA电脑
20
21
FA电脑
前侧盖
●螺丝(2个) ●螺丝(2个)
●螺丝(8个)
●螺丝(1个)
●螺丝(8个)
●螺丝(2个)
顺序
拆下固定FA电脑
的螺丝
拆下固定FA电脑
的螺丝
检查BOX前面
检查BOX背面
拉出FA电脑背面的连接器托架，直到可完全看到，
然后拆下连接器托架
检查BOX背面
从检查BOX中取出
FA电脑
连接器
托架
●拆下时，小心不要对缆线施加
过大的压力。
拧紧固定FA电脑
的螺丝
检查BOX背面
连接FA电脑的连
接器(7处)
NPM-D3 EJM6DC-MB-12M-09
12-3-17
蓄电池的更换 9
维修保养篇
12-3
FA电脑(检查BOX)的UPS蓄电池的更换 3
21
26

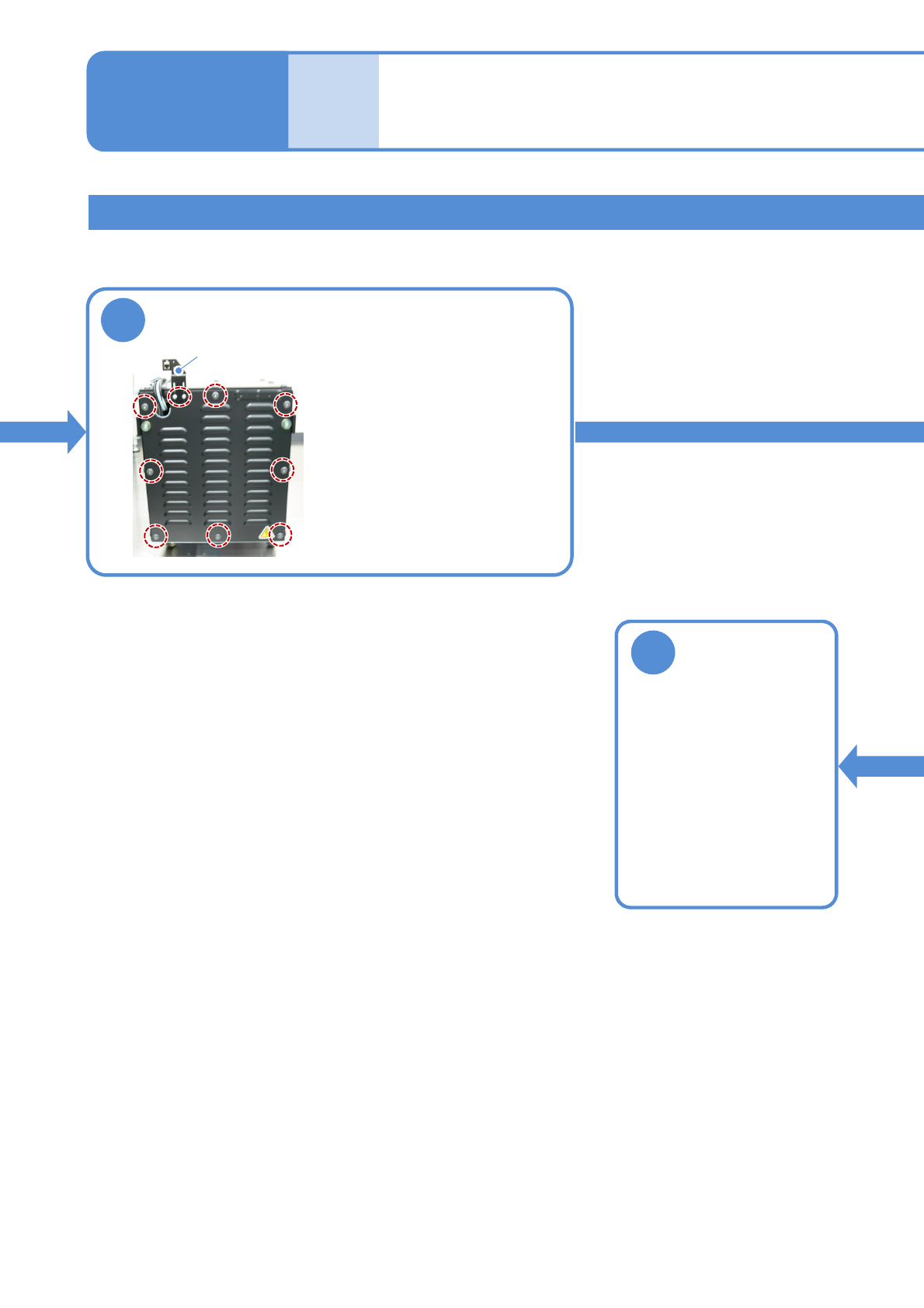

安装后侧盖和后侧的连接器托架
●后侧盖：螺丝(8个)
●连接器托架：螺丝(2个)
接通检查BOX的
电源
连接器托架
NPM-D3 EJM6DC-MB-12M-09
12-3-18
22
连接器
23
24
25
电源灯

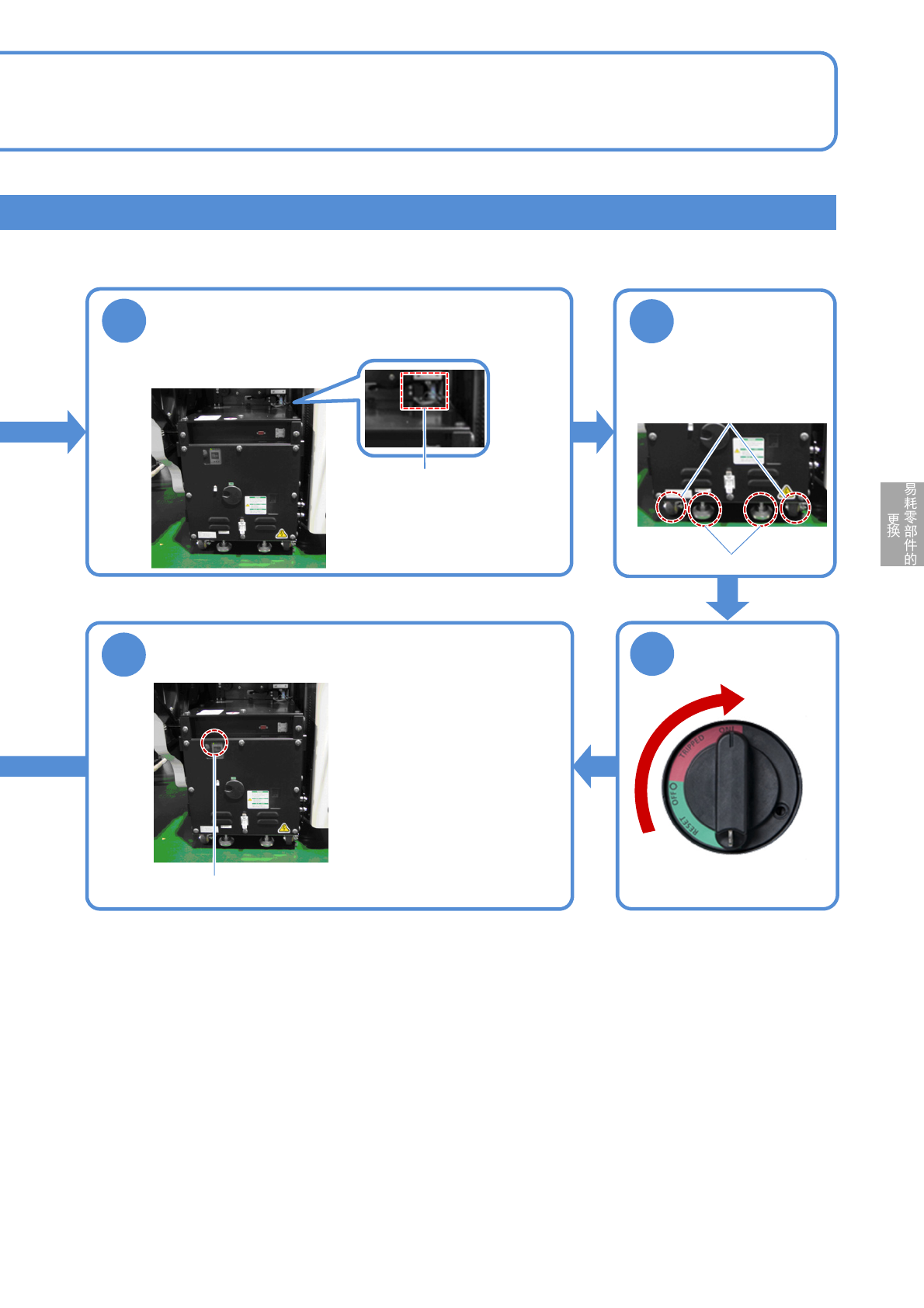

连接与设备相连的连接器后，设置检查BOX
固定检查BOX的
调节螺栓后，锁
定小轮
调节螺栓
小轮
确认UPS可正常运转
●确认检查BOX内的FA电脑
的UPS是否正常运转。
●确认FA电脑的电源指示灯
是否亮灯。
ON
