NPM-D3 EJM6DC-MB-12M-09 维修保养篇 12-8 贴装头 ( 轻量 8 吸嘴贴装头 ) 的 空气过滤器芯的更换 12-8 -1 3 1 2 卸下交换台车 ( → P.3-2) 7 8 9 ● 在更换空气过滤器芯时，请 小心操作。 ( → P.12-6-3) ● 空气过滤器芯型号 : N510059928AA ● 请确认 O 环没有发生劣化。 当发生劣化时，请更换。 ● O 环型号 : N 510059867AA 1 …
NPM-D3 EJM6DC-MB-12M-09

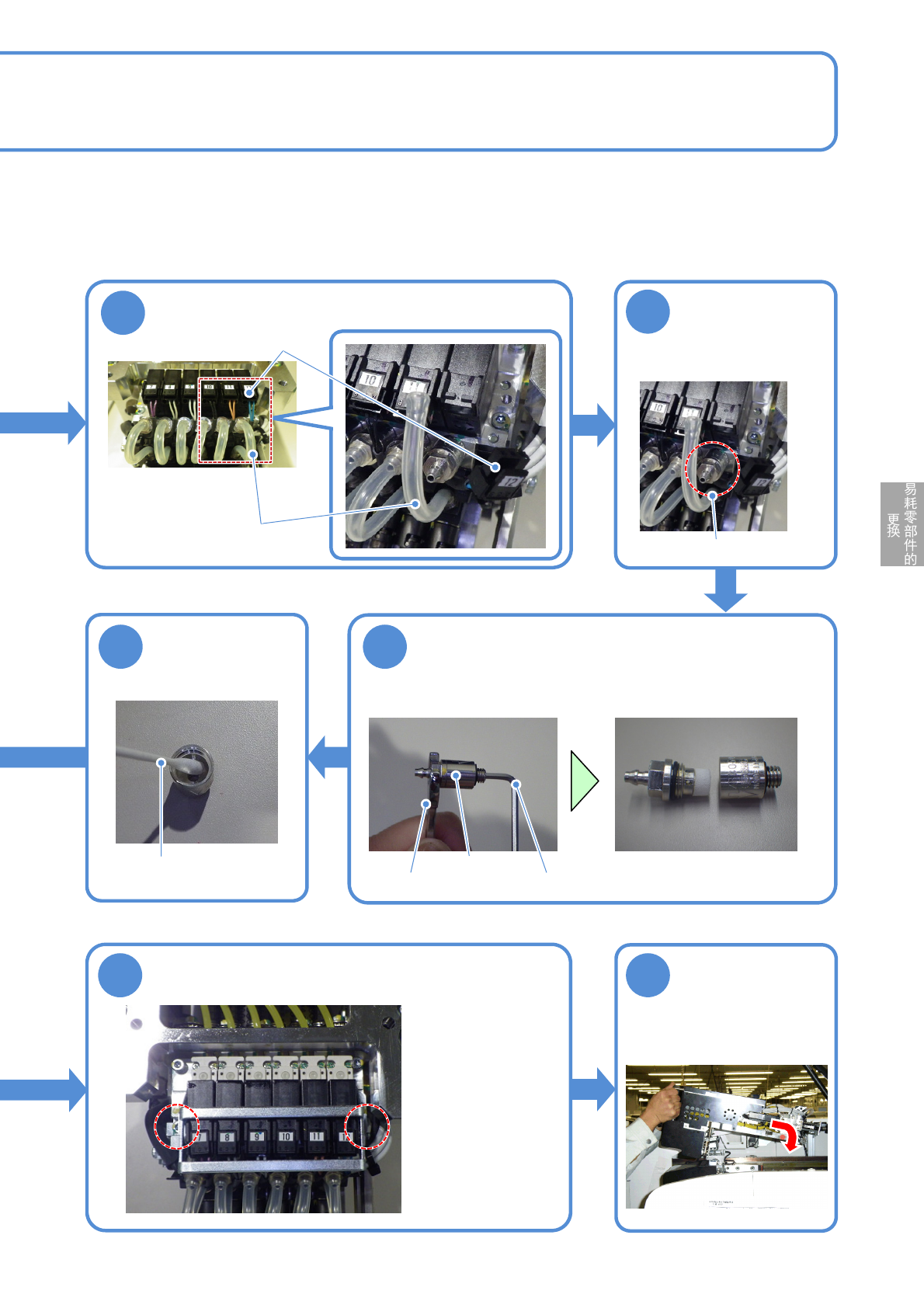

12-7-2
11 12
安装托架
●螺丝 ( 4个 )
前侧:2个
后侧:2个
使用工具: 六角扳手 ( 2.5 mm )
安装贴装头后，进
行校准
(→P.11-1)
3
4
56
卸下过滤器
使用工具: 扳手 ( 7 mm )
过滤器
●12处
连接器
软管
卸下连接器、软管
●各12处
分解过滤器
使用工具: 扳手 ( 7 mm )、六角扳手 ( 2 mm )
●使用扳手与六角扳手分解过滤器
●分解后的状态
过滤器
六角扳手扳手
用棉棒清扫过滤器
内部
棉棒
NPM-D3 EJM6DC-MB-12M-09
维修保养篇
12-8
贴装头(轻量8吸嘴贴装头)的
空气过滤器芯的更换
12-8-1
3

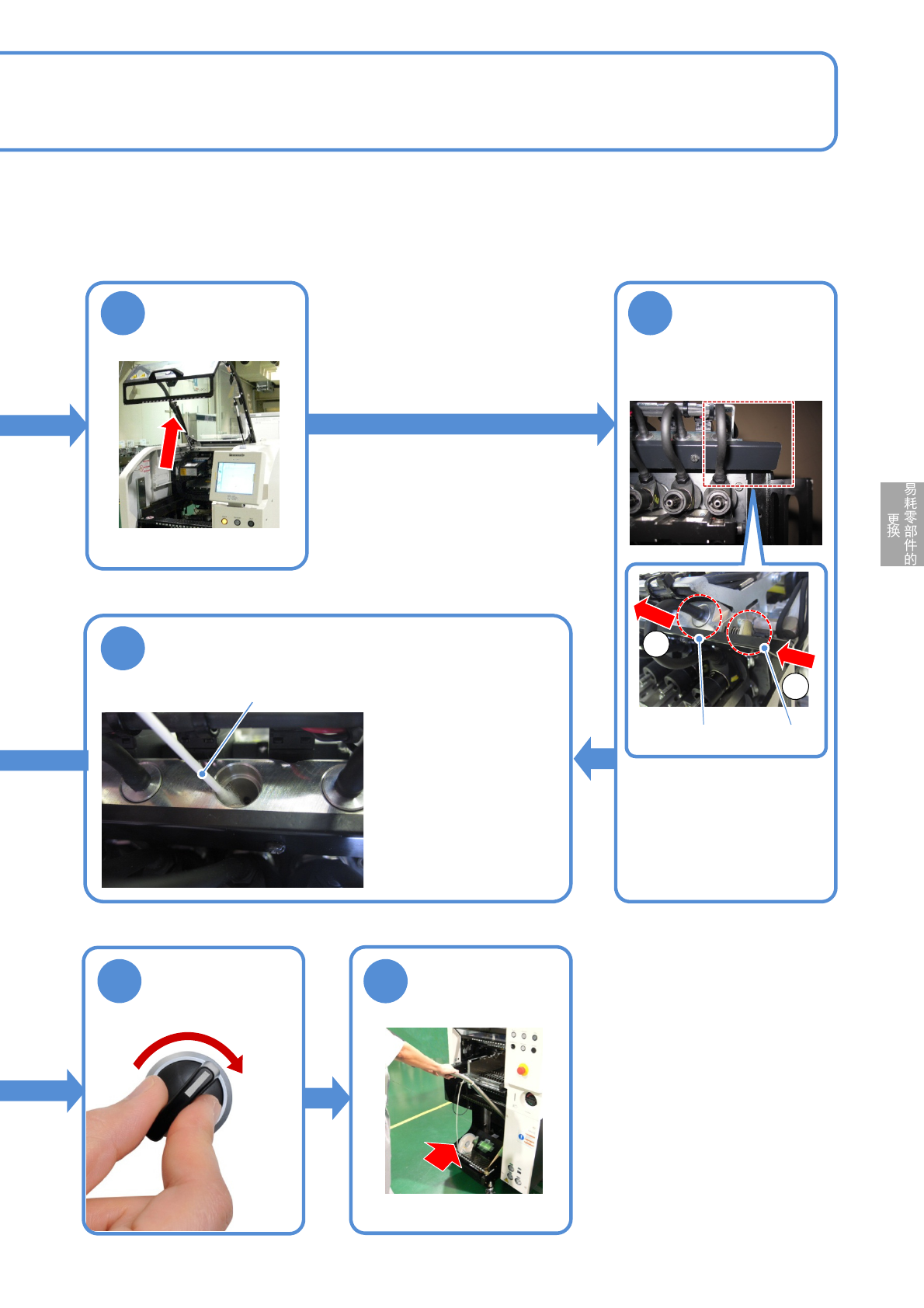

1
2
卸下交换台车
(→P.3-2)
7
8
9
●在更换空气过滤器芯时，请
小心操作。
(→P.12-6-3)
●空气过滤器芯型号:
N510059928AA
●请确认O环没有发生劣化。
当发生劣化时，请更换。
●O环型号: N510059867AA
1
2
在这里，对贴装头 (轻量8吸嘴贴装头) 的空气过滤器芯的更换方法进行说明。
使用工具: 无需 所需时间: 15分钟 (1台贴装头) 寿命 (参考): 6,000 [h]
按下把手，插进附
带空气过滤器芯的
接头
更换空气过滤器芯
空气过滤器芯
接头 O环
接头 把手
●8处
●注意防止空气过滤器芯的
掉落。
●请不要在握住贴装头相机
的情形下进行作业。
OFF
SERVO
ENABLING
NPM-D3 EJM6DC-MB-12M-09
12-8-2
4 5
6
11
●不要使用气枪。
安装交换台车
(→P.3-2)
10
1
2
棉棒
接头
按下把手，抽出附
带空气过滤器芯的
接头
●8处
●注意防止空气过滤器芯的
掉落。
●请不要在握住贴装头照相
机的情形下进行作业。
用棉棒清扫过滤器内部
把手
SERVO
ON
