NPM-D3 EJM6DC-MB-08M-07 8-3 -4 每 3 0 0 0 小 时 保 养 定 期 检 查
NPM-D3 EJM6DC-MB-08M-07
8-3-3
维修保养篇
8-3
FA电脑 过滤器的清扫 2
(传送带L、检查BOX:选购件)
1
2
OFF
3
4
前侧盖子
5
(→P.8-3-1)
6
7
ON
对检查BOX的FA电脑上设置的过滤器的清扫方法进行说明。
使用工具:六角扳手、吸尘器 所需时间:15 分钟
关闭检查BOX的
电源
确认UPS是否停止
●请确认检查BOX内的FA电
脑的UPS是否停止。
●请确认FA电脑的电源灯是
否灭灯。
即使仍旧亮灯，关闭设备主
体的电源后，经过大约1分
钟左右，UPS就会停止，
电源灯即会熄灯。
电源灯
卸下检查BOX的前侧盖子
●使用六角扳手，打开检查
BOX的前侧盖子。
●前侧盖子被八个固定螺丝
固定着。
固定螺丝
卸下过滤器、清扫
安装检查BOX的
前侧盖子
●使用六角扳手，安装检查
BOX的前侧盖子。
●前侧盖子通过8处的螺丝
来固定。
FA电脑(检查BOX)的过滤器的清扫
NPM-D3 EJM6DC-MB-08M-07
8-3-4
每
3
0
0
0
小
时
保
养
定
期
检
查
NPM-D3 EJM6DC-MB-08M-07

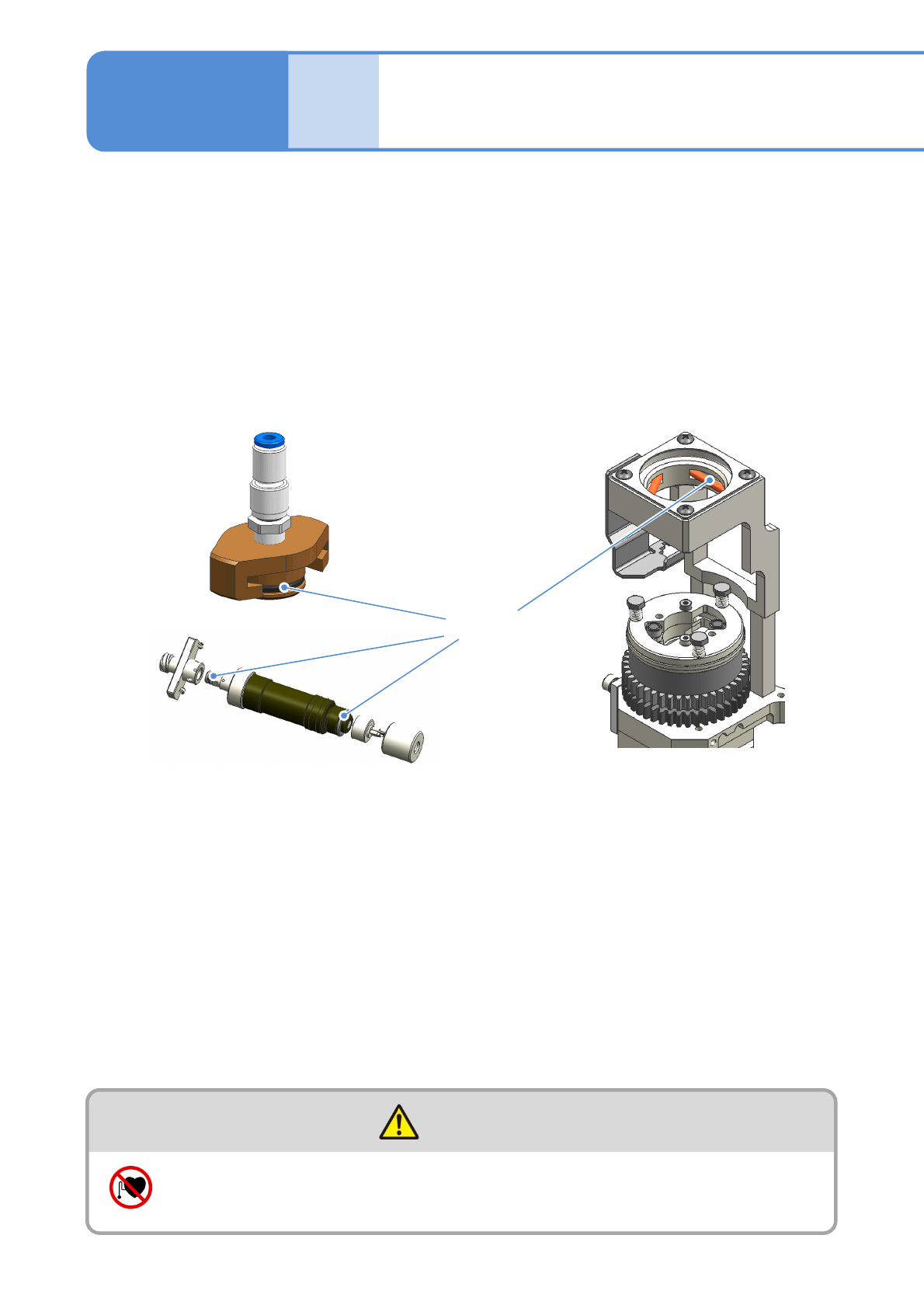

对O型环更换方法进行说明。
使用工具:六角扳手 所需时间:20 分钟
●即使在消耗元件的更换周期到来之前，如果O型环发生裂痕、劣化，请务必进行更换。
●O型环在点胶器支架部有1个，接头部有1个，螺旋单元部有2个，合计4个。
O型环的更换 1
(点胶头:选购件)
维修保养篇
8-4
接头部
螺旋单元部 点胶器支架部
O型环
8-4-1
警告
使用心脏起搏器的人员请勿靠近直线马达部
(由于磁力造成错误动作，可能受伤)
