NPM-D3 EJM6DC-MB-13M-05 13-9 -8 确认提示 ■取消时 ( 仍然是 的画面 ) 准备卸下治具吸嘴 打开安全盖 卸下治具吸嘴 关闭安全盖 38 伺服开关置于 OFF 伺服开关置于 ON + 41 42 43 44 45 47 46 47
NPM-D3 EJM6DC-MB-13M-05

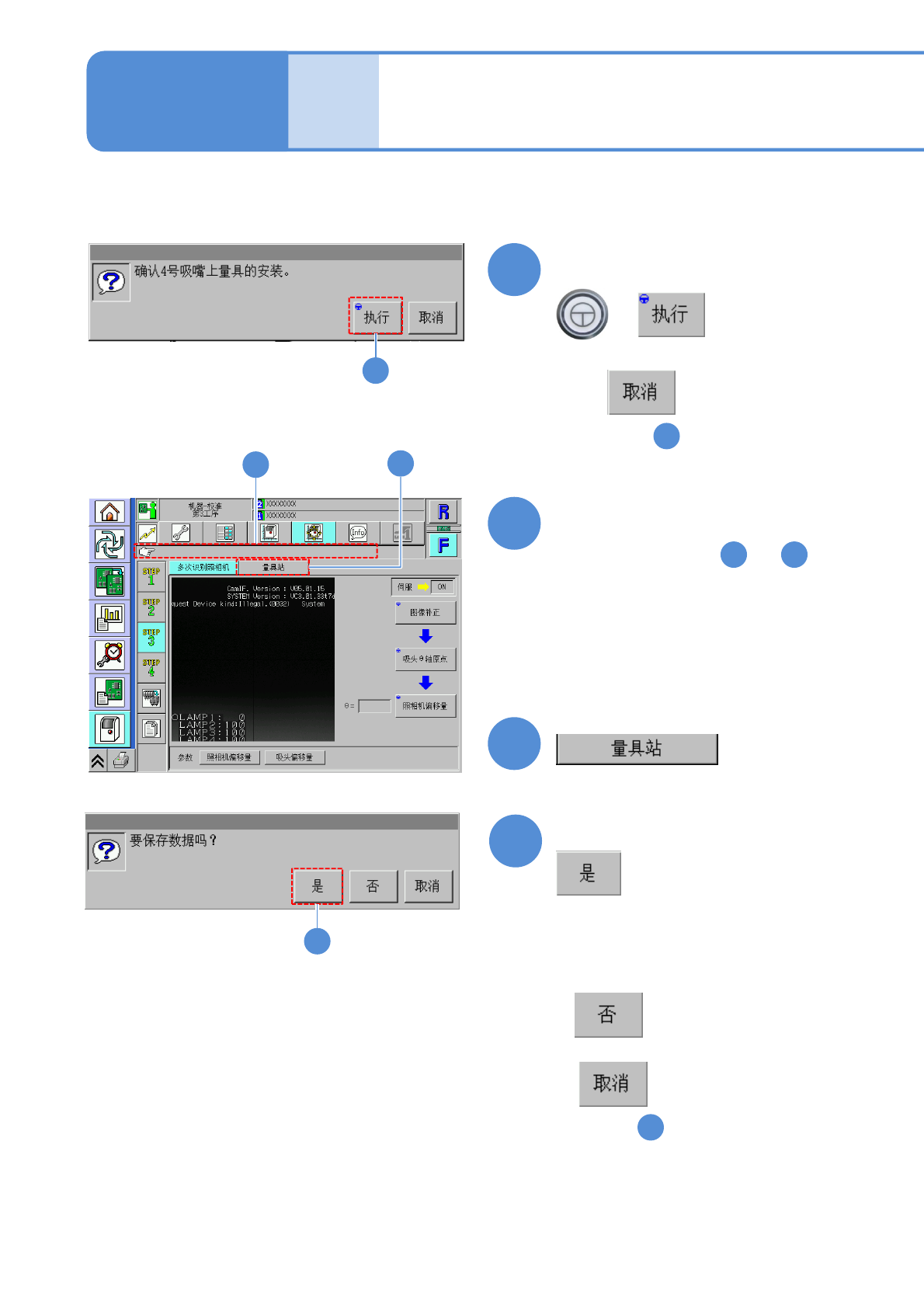

13-9-7
多功能识别照相机 4
维修保养篇
13-9
+
确认提示
■取消时
(仍然是 的画面)
1
确认是否已正常结束
●在其他工作台，重复 ～
的操作。
1
37
38
39
38
37
39
38
确认提示
(校准作业的数据被保存)
●不保存时
●取消时
(仍然是 的画面)
40
38
40
(贴装头移动到作业位置)
NPM-D3 EJM6DC-MB-13M-05

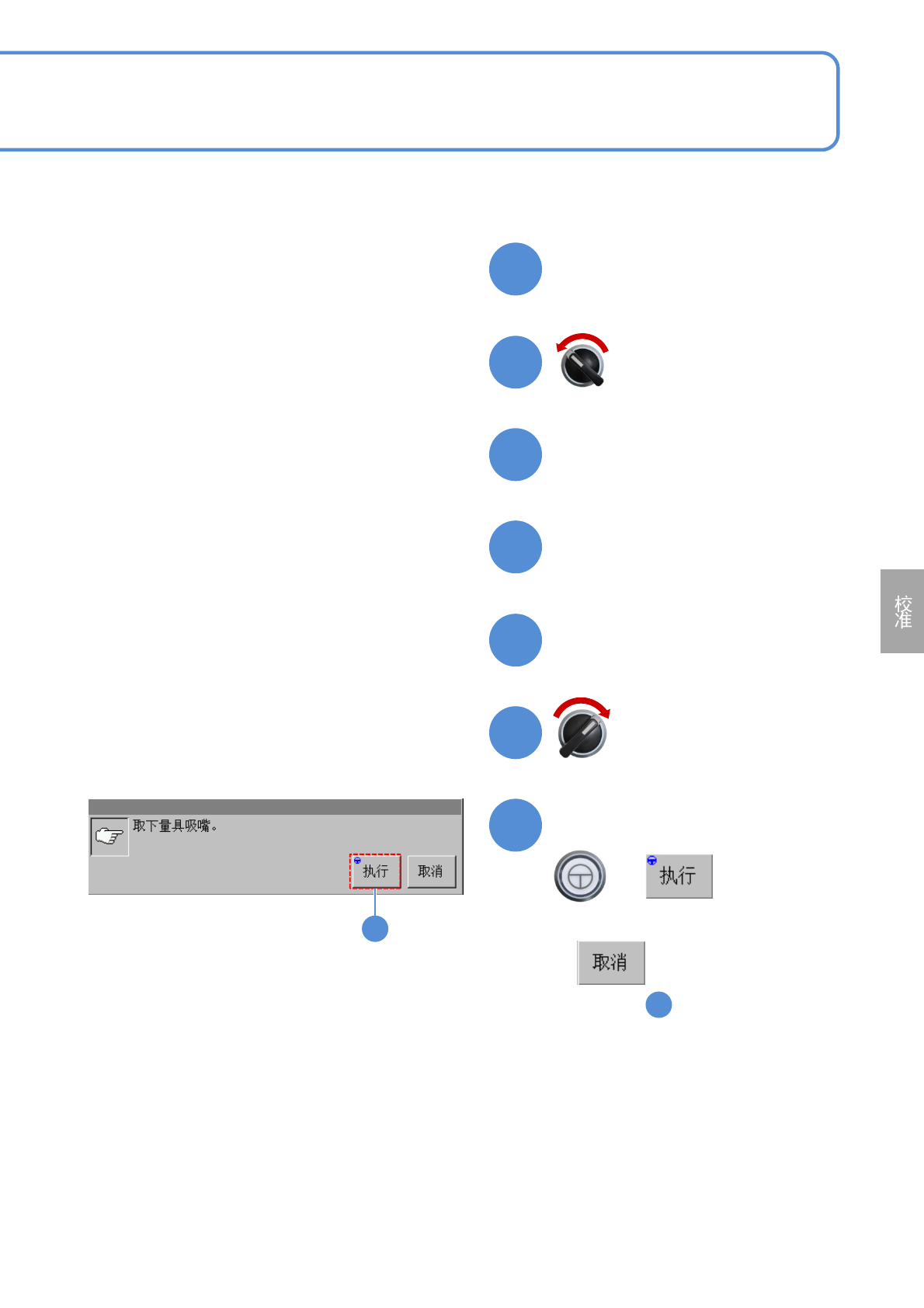

13-9-8
确认提示
■取消时
(仍然是 的画面)
准备卸下治具吸嘴
打开安全盖
卸下治具吸嘴
关闭安全盖
38
伺服开关置于OFF
伺服开关置于ON
+
41
42
43
44
45
47
46
47
NPM-D3 EJM6DC-MB-13M-05
治具站的构成
No.
单元名称 功能 数量
A
治具站
在更换贴装头等作业时，是用于对贴装头的参数进行校准的单元。可
用于全部贴装头。
电源规格: DC12 V (5号干电池8个)请客户准备。
（→P.12-3 蓄电池的更换）
注意 在电池放置其中的状态下长时间不使用，有可能造成漏液,
长时间不使用治具站时，请将电池取出保管。
重量 : 1.5 kg 尺寸：240 mm (W)215 mm (D)35 mm (H)
1
B
治具元件
进行校准所使用的治具元件。
搭载到治具站上使用。
2
C
多功能识别照相机LED
照明亮度治具
是用于多功能识别照相机LED照明的亮度校准时使用的治具。
搭载到治具站上使用。
1
D
校准用吸嘴
校准作业所使用的校准用吸嘴。
轻量16吸嘴贴装头用、 12吸嘴贴装头用: 153AS吸嘴
8吸嘴贴装头用: 184吸嘴
2吸嘴贴装头用 : 1003吸嘴
各2
E
贴装头照相机LED照明
亮度治具存放部
已设置了贴装头照相机的LED照明的亮度校准所使用的治具。
---
F
主电源开关 电源处于ON后，绿色的LED亮灯。(LED不亮灯时，请更换电池)
---
G
光学传感器 检测出治具元件的传感器。
---
H
治具识别部 校准时安装治具元件并进行识别。
---
I
治具存放部 校准作业前安装治具元件和照明亮度治具。
---
13-10-1
D
A
E
F
G
H
B
C
I
治具站 1
维修保养篇
13-10
