NPM-D3 EJM6DC-MB-05M-07 每 1 4 0 小 时 保 养 定 期 检 查 供料器工作台的清扫 ( 交换台车 : 选购件 ) 5-6 对交换台车的供料器工作台的清扫进 行说明。 使用工具 : 吸尘器、毛刷等 所需 时间 :1 个部位大 致 15 分钟 OFF SERVO 1 2 4 5 SERVO ON 3 ● 取下供料器后进行清扫。 ( 否则会导致交换台车变形 ) ●使用吸尘器、毛刷等对供料器工作 台进行清扫。 ●…

100%1 / 584
NPM-D3 EJM6DC-MB-05M-07
安装交换台车
(→P.3-2)
玻璃盖的清扫
(多功能识别照相机)
5
除去玻璃盖上的灰尘
●请注意勿使遮光板变形。
(如果变形，是造成识别错误
的原因。)
对多功能识别照相机的玻璃盖的清扫进行说明。
使用工具: 棉纱布等 所需时间:5 分钟(前侧和后侧合计的时间)
●当后侧为托盘规格时，在进行玻璃盖的清扫之际，请根据需要使用脚踏凳。
3
5-5
●注意不要损伤玻璃盖表面，
使用柔软棉纱布进行清扫。
(如果有损伤，会有可能无
法正常进行摄像。)
玻璃盖
遮光板
8
1
卸下交换台车
(→P.3-2)
6
4
把X轴往内推
OFF
SERVO
2
SERVO
ON
7
维修保养篇
5-5
NPM-D3 EJM6DC-MB-05M-07
每
1
4
0
小
时
保
养
定
期
检
查

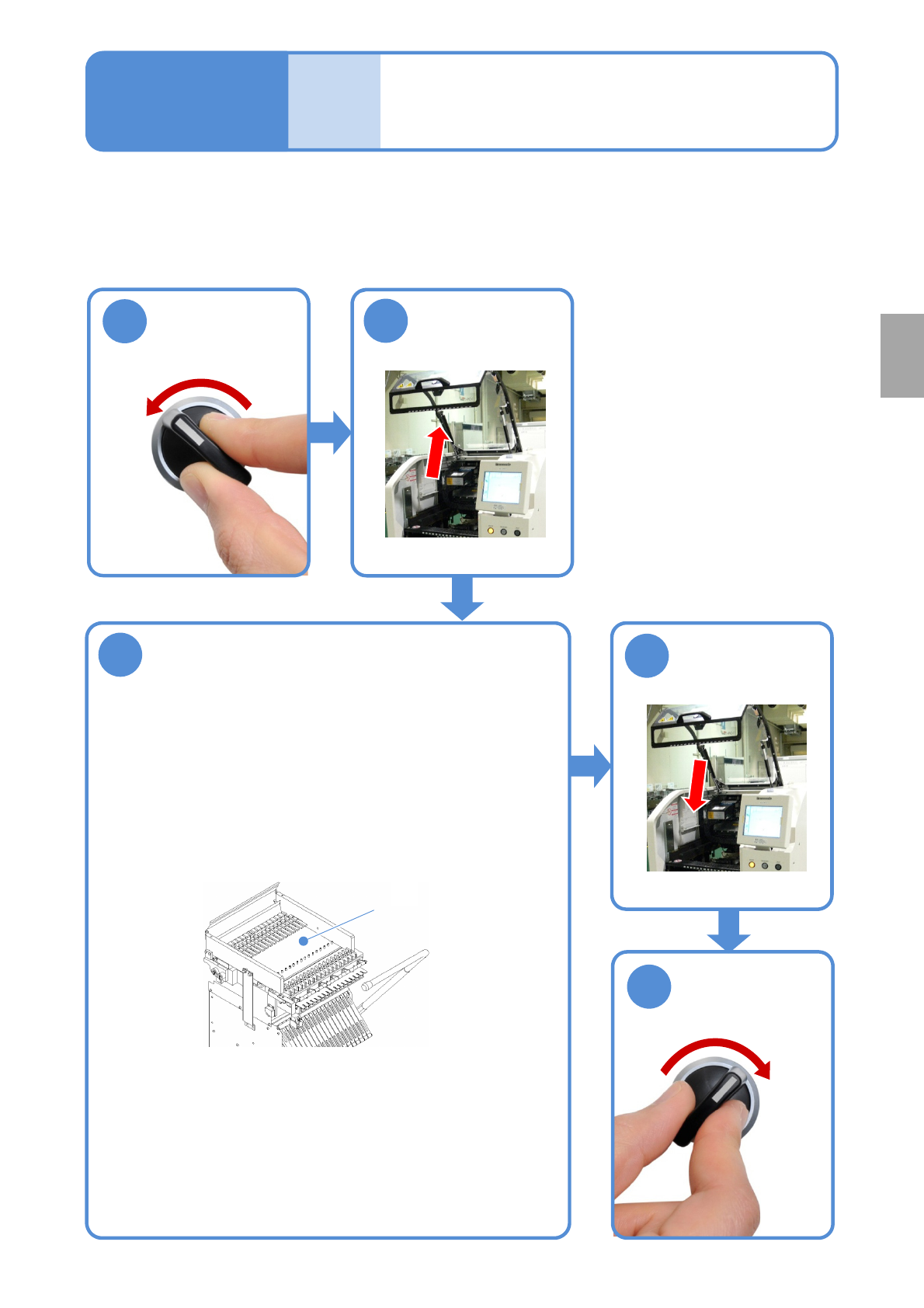

供料器工作台的清扫
(交换台车:选购件)
5-6
对交换台车的供料器工作台的清扫进行说明。
使用工具: 吸尘器、毛刷等 所需时间:1个部位大致15 分钟
OFF
SERVO
1
2
4
5
SERVO
ON
3
●取下供料器后进行清扫。
(否则会导致交换台车变形)
●使用吸尘器、毛刷等对供料器工作台进行清扫。
●清扫时请勿使用气枪。
(灰尘等可能飞散到机器内部而造成贴装质量或者机器故障。)
清扫供料器工作台
供料器工作台
维修保养篇
5-6
NPM-D3 EJM6DC-MB-05M-07

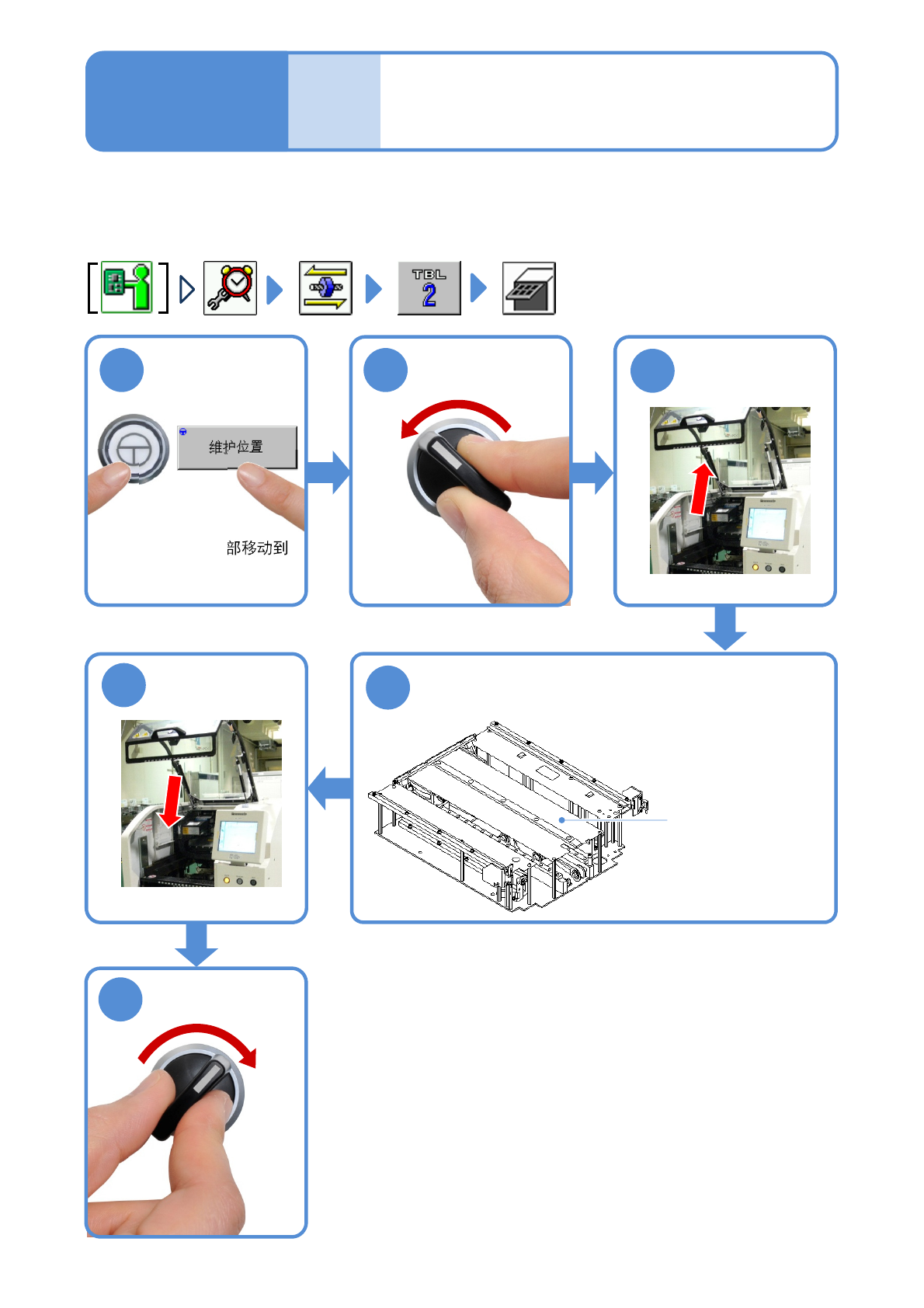

工作台表面的清扫
(托盘供料器拉出部:选购件)
对托盘供料器拉出部的工作台表面清扫进行说明。
●清扫前请取出托盘箱后再进行清扫。(→P.6-14)
使用工具:棉纱布等 所需时间:5分钟
ENABLING
(把托盘供料器拉出部移动到
维护位置)
清扫工作台表面
●请使用柔软的棉纱布擦拭。
托盘供料器拉出部
工作台的上面
5
SERVO
ON
6
2
1
OFF
SERVO
3
4
维修保养篇
5-7
