NPM-D3 EJM6DC-MB-13M-05 13-6 -6 + 确认提示 ●取消时 ( 仍然是 的画面 ) 确认提示 ●取消时 伺服开关置于 OFF 伺服开关置于 ON 打开安全盖 拆下贴装高度示教量具 关闭安全盖 + 27 28 29 30 31 32 33 27 33 19 ( 贴装头移动到退避位置 )

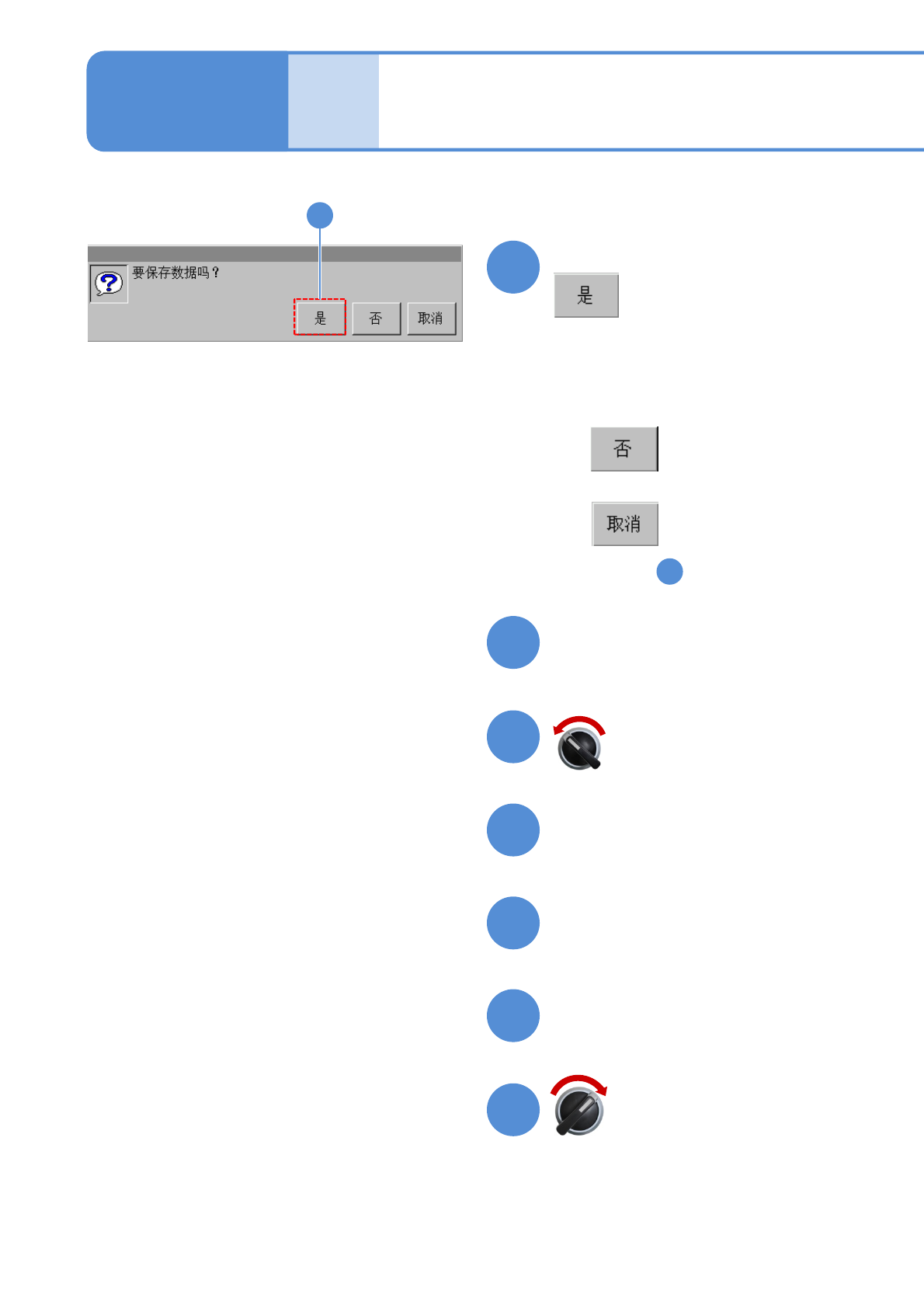

NPM-D3 EJM6DC-MB-13M-05
13-6-5
贴装位置/传送带 3
维修保养篇
13-6
确认提示
(高度计测数据被保存)
●不保存时
●取消时
(仍然是 的画面)
打开安全盖
卸下吸嘴
准备取出吸嘴
关闭安全盖
伺服开关置于OFF
伺服开关置于ON
20
24
25
26
21
22
23
19
20
(贴装头移动到作业位置)

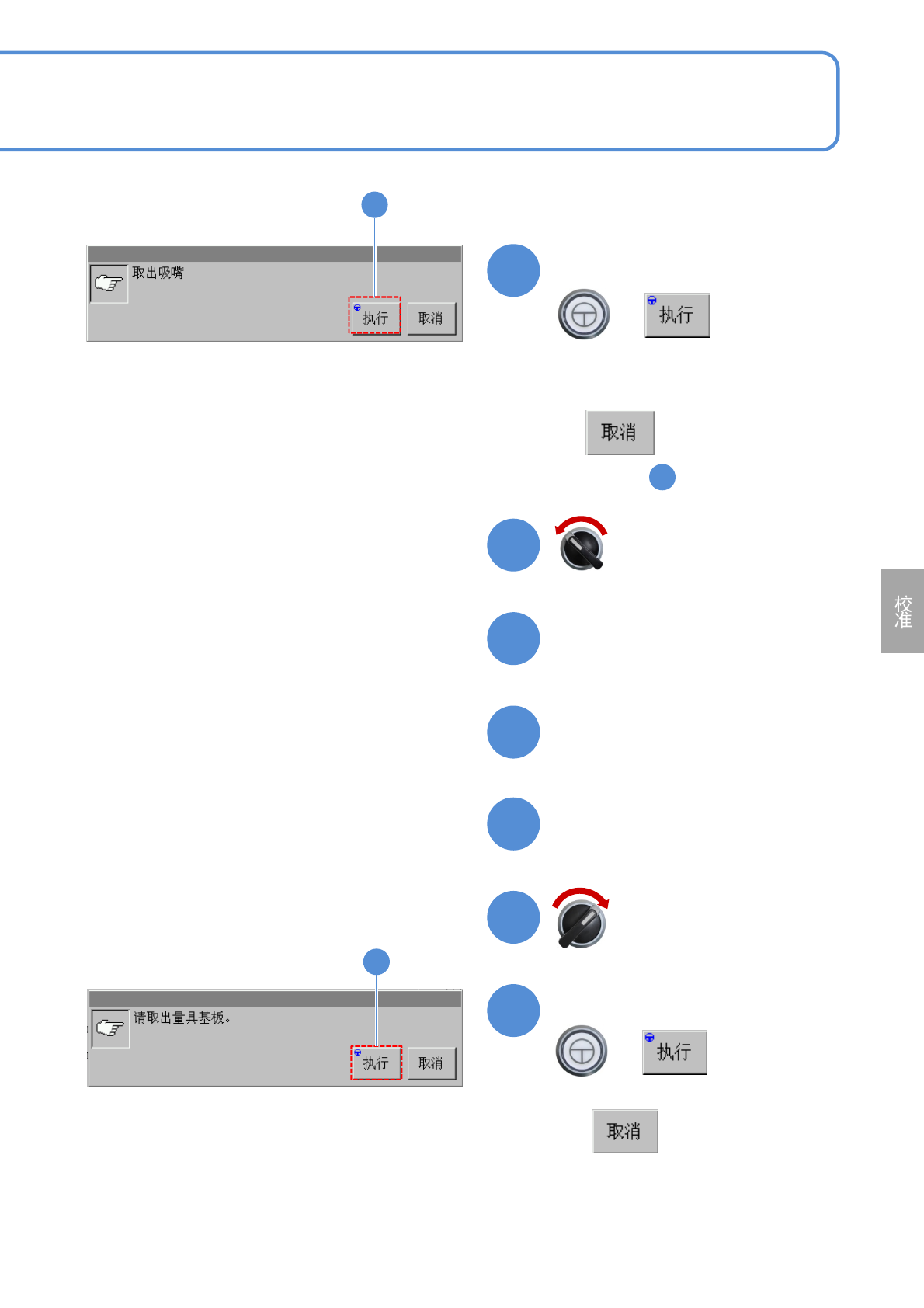

NPM-D3 EJM6DC-MB-13M-05
13-6-6
+
确认提示
●取消时
(仍然是 的画面)
确认提示
●取消时
伺服开关置于OFF
伺服开关置于ON
打开安全盖
拆下贴装高度示教量具
关闭安全盖
+
27
28
29
30
31
32
33
27
33
19
(贴装头移动到退避位置)
NPM-D3 EJM6DC-MB-13M-05
13-6-7
贴装位置/传送带 4
维修保养篇
13-6

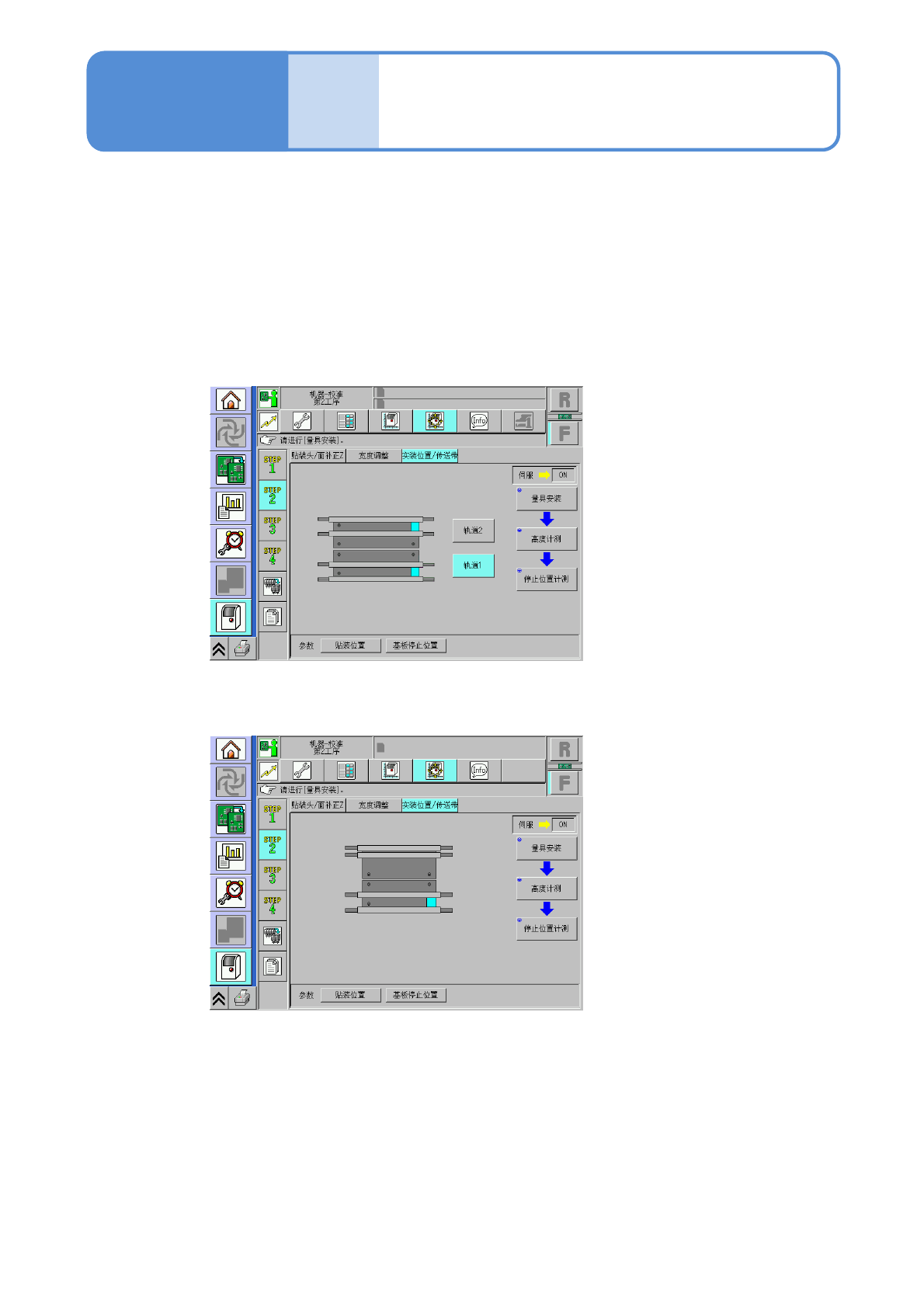

■传送带模式
操作画面因传送带模式的双轨和单轨区别而有变化。
操作画面因传送带模式而会自动切换。
在双轨模式下，显示出轨道1、轨道2的选择画面，进行各轨道的校准。
在单轨模式下，仅实施轨道1的操作。2个模式的操作内容相同。
A)双轨模式的情况
B)单轨模式的情况
