NPM-D3 EJM6DC-MB-12M-09 12-6 -4
NPM-D3 EJM6DC-MB-12M-09
维修保养篇
12-6
贴装头(轻量16吸嘴贴装头)的
空气过滤器芯的更换 2
12-6-3
空气过滤器芯的操作注意事项
■关于空气过滤器的安装
在操作空气过滤器芯时，请仔细确认以下内容并正确使用。
●请勿抓取空气过滤器芯的两端。否则有可能会导
致空气过滤器芯发生变形，并导致过滤器无法充
分挥发能力。
接头(盖)的安装部位外形大于空气过滤器芯的内径，因此
在贴紧面的1～2 mm部位上，空气过滤器芯会产生浮起，
但是这对性能不会造成问题。
■关于空气过滤器的使用
●请不要使用用过的空气过滤器芯。否则会导致产品破损、动作不良等故障。
●即使是新的空气过滤器芯，只要安装到接头(盖)上就属于已经用过的而不能再次使用。请不要使用用过的空
气过滤器芯。
●在安装时，请使空气过滤器芯确实贴紧接头(盖)。同时，请小心操作以防过滤器芯破损。
接头(盖)
在这里，以轻量16吸嘴贴装头为例进行说明，16、12、8、2、3吸嘴贴装头的空气过滤器芯也相同。
●请如下图所示抓取新的空气过滤器芯后安
装到接头(盖)上。
空气过滤器芯
NPM-D3 EJM6DC-MB-12M-09
12-6-4
NPM-D3 EJM6DC-MB-12M-09
维修保养篇
12-7

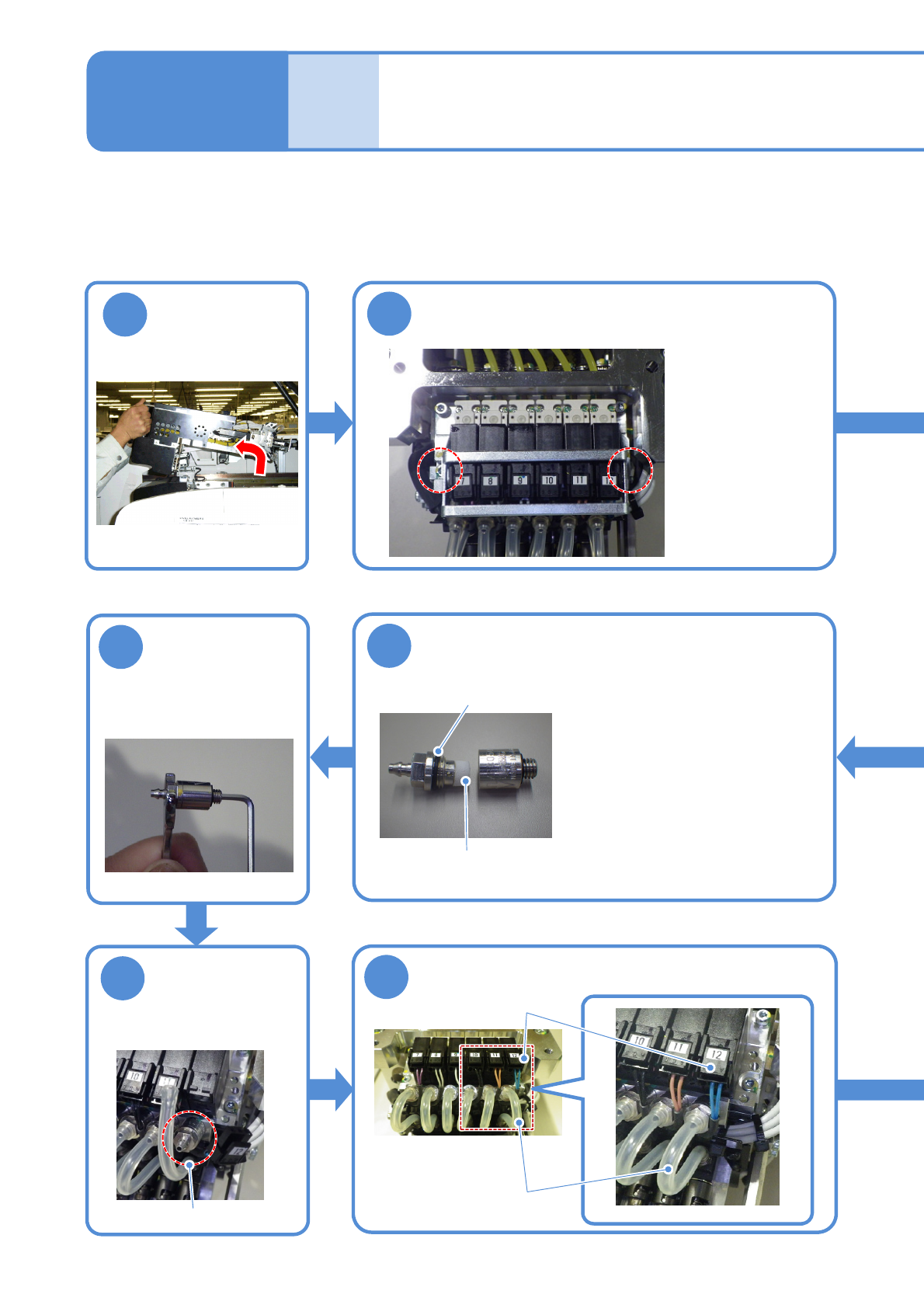

在这里，对贴装头 (12吸嘴贴装头) 的空气过滤器芯的更换方法进行说明。
使用工具：扭矩扳手 (N510050388AA) 、长钻 (六角对边 5 mm 、N510046662AA)、
六角扳手 (2.5 mm)、六角扳手 (2 mm)、扳手 (7 mm)
所需时间：135 分钟 (1台贴装头) 寿命 (参考)：6000 [h]
1
2
卸下贴装头
(→P.11-1)
卸下托架
●螺丝 ( 4个 )
前侧:2个
后侧:2个
使用工具：六角扳手 ( 2.5 mm )
贴装头(12吸嘴贴装头)的
空气过滤器芯的更换
12-7-1
9
8
7
10
更换空气过滤器芯
●空气过滤器芯型号:
N510068213AA
●在更换空气过滤器芯时，请小心操
作。(→P.12-6-3)
●O环型号:
N510059865AA
●请确认O环没有发生劣化。当发生
劣化时，请更换。
空气过滤器芯
O环
组装过滤器
使用工具:
扳手 ( 7 mm )
六角扳手 ( 2 mm )
安装过滤器
使用工具: 扳手 ( 7 mm )
过滤器
●12处
连接器
软管
安装连接器、软管
●各12处
