NPM-D3 EJM6DC-MB-12M-09 12-3 -13 蓄电池的更换 7 维修保养篇 12-3 FA 电脑 ( 检查 BOX) 的日历蓄电池的更换 ●日历蓄电池的更换是属于 BIOS 设定的专门工作，所以请一定和 本公司服务担当联络。
NPM-D3 EJM6DC-MB-12M-09

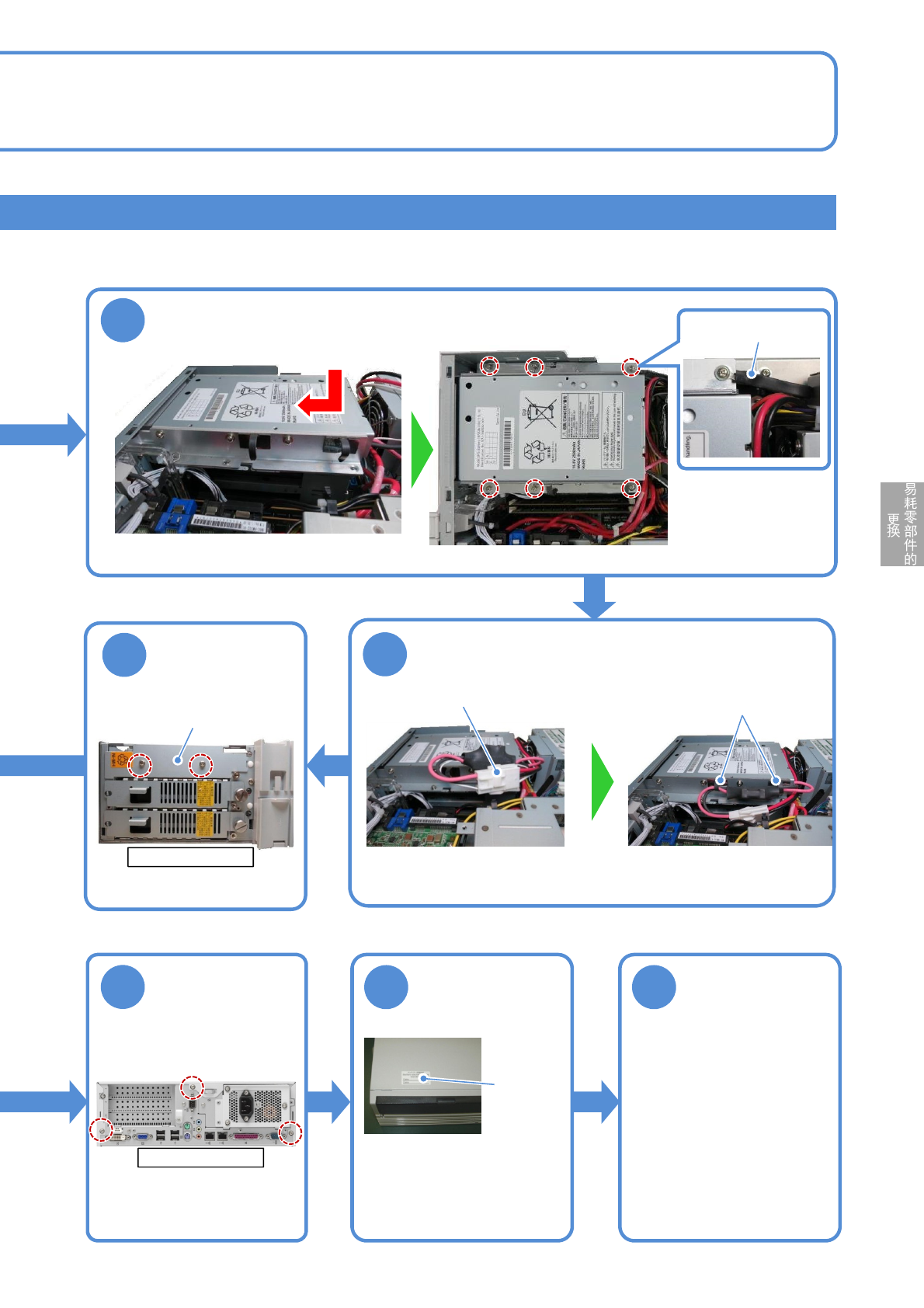

12-3-12
10
11
①连接连接器
连接器
12
●螺丝(2个)
UPS蓄电池的盖子。
16
●螺丝(3个)
17
安装UPS蓄电池
的盖子。
安装UPS蓄电池
连接UPS蓄电池的连接器
电线标签
●粘上同捆在蓄电池上的标
签，记入下一次的更换日
期（这次的更换日期+6
年）。
记录UPS蓄电池的
更换日期
更换日期
标签
②拧紧螺丝。 ●螺丝(6个)
①向前方滑动UPS蓄电池后安装。
地线环
●拧紧从设备前方看
起时，位于左侧里
面的、夹住固定环
的螺丝。
②用配线带扣固定缆线
FA电脑前面
拧紧螺丝
FA电脑背面
18
将FA电脑安装到
传送带L上
(→P.14-6-3-6)
NPM-D3 EJM6DC-MB-12M-09
12-3-13
蓄电池的更换 7
维修保养篇
12-3
FA电脑(检查BOX)的日历蓄电池的更换
●日历蓄电池的更换是属于BIOS设定的专门工作，所以请一定和本公司服务担当联络。
NPM-D3 EJM6DC-MB-12M-09
12-3-14

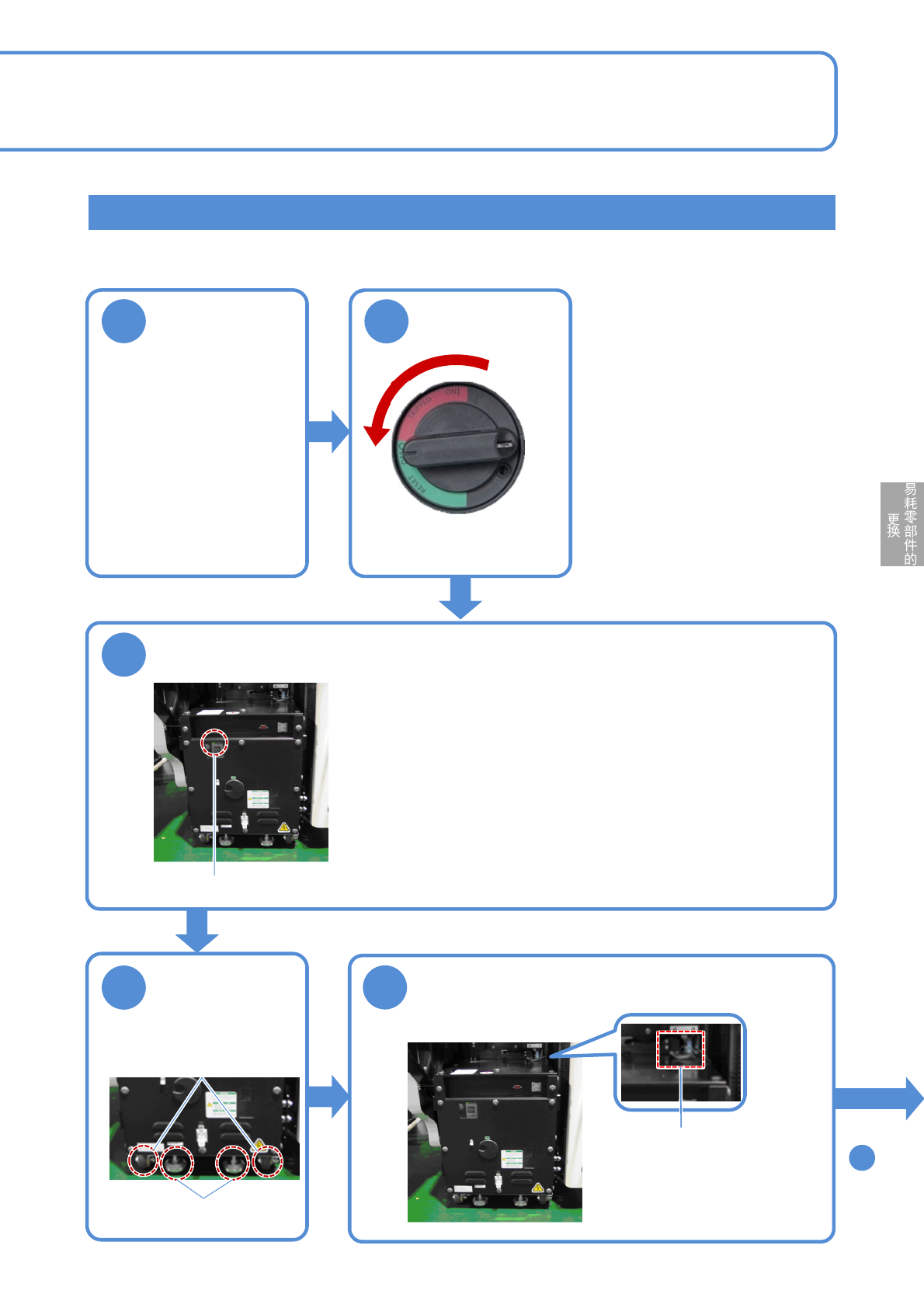

FA电脑(检查BOX)的UPS蓄电池的更换 1
2
1
3
电源灯
OFF
关闭检查BOX的
电源
●请确认检查BOX内的FA电脑的UPS是否停止。
●请确认FA电脑的电源等是否灭灯。
如果灯还亮着的话，关闭设备主体的电源，经过大约1分钟左
右，UPS就会停止，灯也会灭掉。
确认UPS是否停止
5
6
4
连接器
顺序
●超过蓄电池的寿命继续使用，会导致在停电时，丢失生产信息，或者是容易造成硬盘的损坏。
使用工具:十字螺丝刀、六角扳手(3 mm) 所需时间:60分钟
拆下与设备连接的连接器后，抽出检查BOX
解除检查BOX
的调节螺栓和
小轮的锁定
调节螺栓
小轮
