NPM-D3使用说明书・维修保养篇.pdf - 第451页
NPM-D3 EJM6DC-MB-13M-05 20 + 20 ( 检查头开始动作，校正板的测量值会被 设定 ) 13-13 -4 21 22 23 23 22 ( 显示出调整后的白平衡值 ) 21 确认是否正常结束 ●当发生错误时，请用吹气毛刷清扫 用 户主量具板。之后，请按照 P.13-14-2 的步骤⑨的记载设置用户主量具板。 ●如果通过上述方法仍无法消除错误 ， 请与敝公司联络。
NPM-D3 EJM6DC-MB-13M-05

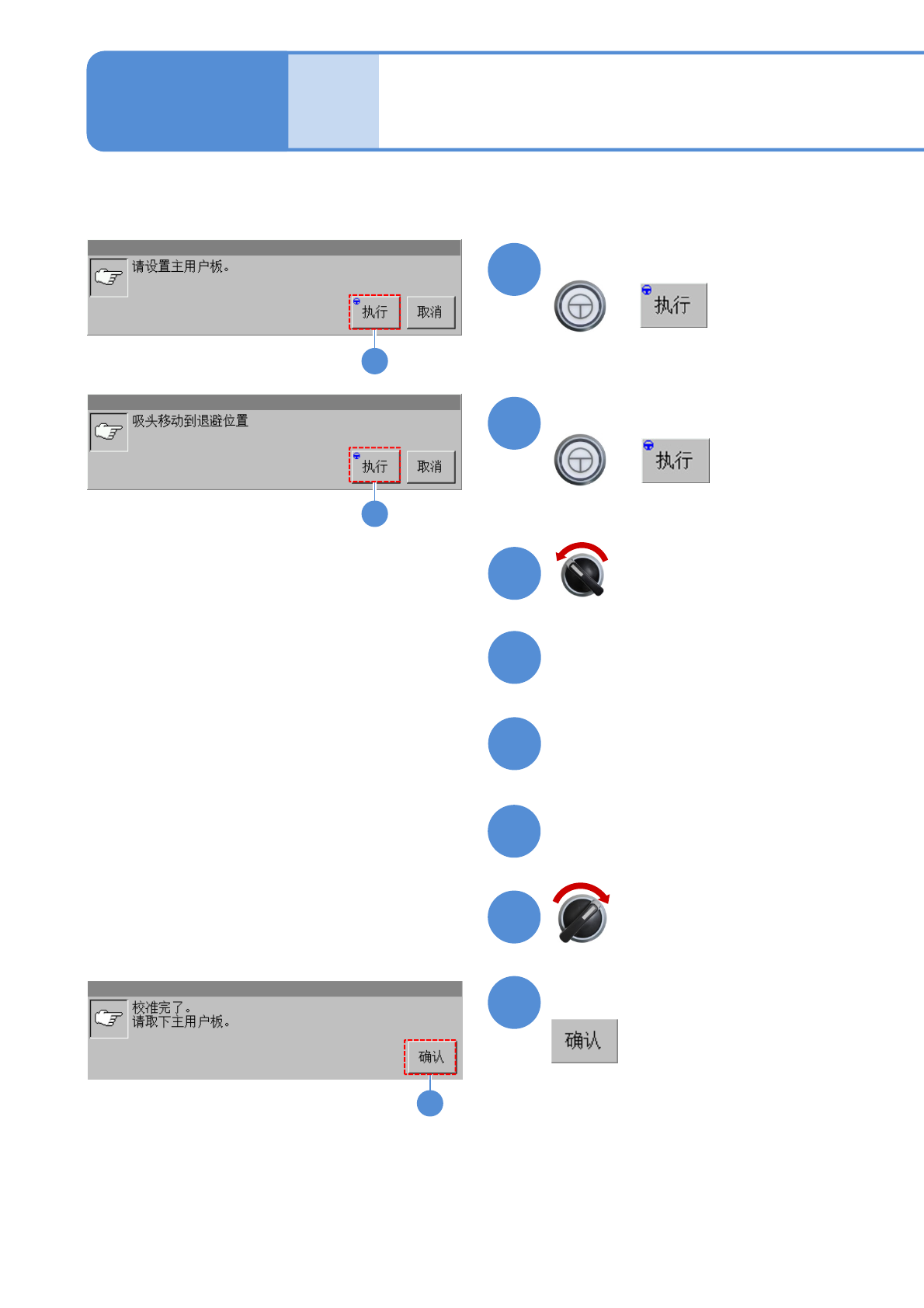

13-13-3
12
确认提示
+
14
打开安全盖
15
从校正治具的左前侧卸下用户主量
具板
16
18
17
关闭安全盖
19
19
确认提示
13
+
(把点胶头移动到退避位置)
12
13
伺服开关置于OFF
伺服开关置于ON
维修保养篇
13-13
白平衡 2
(2D检查头)
完成白平衡调整后，确认提示
●将执行白平衡的调整处理。
NPM-D3 EJM6DC-MB-13M-05
20
+
20
(检查头开始动作，校正板的测量值会被
设定)
13-13-4
21
22
23
23
22
(显示出调整后的白平衡值)
21
确认是否正常结束
●当发生错误时，请用吹气毛刷清扫用
户主量具板。之后，请按照P.13-14-2
的步骤⑨的记载设置用户主量具板。
●如果通过上述方法仍无法消除错误，
请与敝公司联络。
NPM-D3 EJM6DC-MB-13M-05
维修保养篇
13-13
白平衡 (2D检查头) 3
13-13-5
24
24
25
25
确认提示
(将保存通过校准得到的数据)
