NPM-D3 EJM6DC-MB-14M-06 14-10 -1 在无需交换台车或托盘供料器等情形 下，使用本安全盖来挡住设备的 开口部以达到安全确保目的。 安全盖的安装和卸除方法以在前侧作 业时的例子来说明。 ●工作时有可能需要卸下交换台车 ( 选购件 ) ，及托盘供料器 。 ( 交换台车的卸除请参阅 → P.3-2 ，托盘供料器的卸除请参阅 → P.14-8) 安装方法 1 2 OFF 3 卸下供料器工作台 盖 ( → P.3-3)…
NPM-D3 EJM6DC-MB-14M-06
14-9-7
检查头的位置和传送带的位置可以根据不同目的灵活配置。
检查排出
传送带
检查排出
传送带
■ 缩短生产线的长度
可以在生产线的终端检查排出传送带上一起停止锡膏检查(SPI)和元件检查(AOI)的NG基板。通过锡膏检查
(SPI)被判断为NG的贴装点和图案，都会自动跳过贴装和元件检查(AOI)。
■ 要针对卷盘型和托盘型的两种的元件进行异物检查
异物检查，检查所指定的元件下是否有异物。发现异物的时候，不贴装元件。因此需要把此元件置放在反
方向的贴装头及下游工序上。如果卷盘型和托盘型的两种元件混和时，请按照下图进行配置。但是在下游
工序会无法检查贴装后的元件。
设
置
元件检查
(AOI)
锡膏检查
(SPI)
元件检查
(AOI)
NPM-D3 EJM6DC-MB-14M-06
14-10-1
在无需交换台车或托盘供料器等情形下，使用本安全盖来挡住设备的开口部以达到安全确保目的。
安全盖的安装和卸除方法以在前侧作业时的例子来说明。
●工作时有可能需要卸下交换台车(选购件)，及托盘供料器。
(交换台车的卸除请参阅→P.3-2，托盘供料器的卸除请参阅→P.14-8)

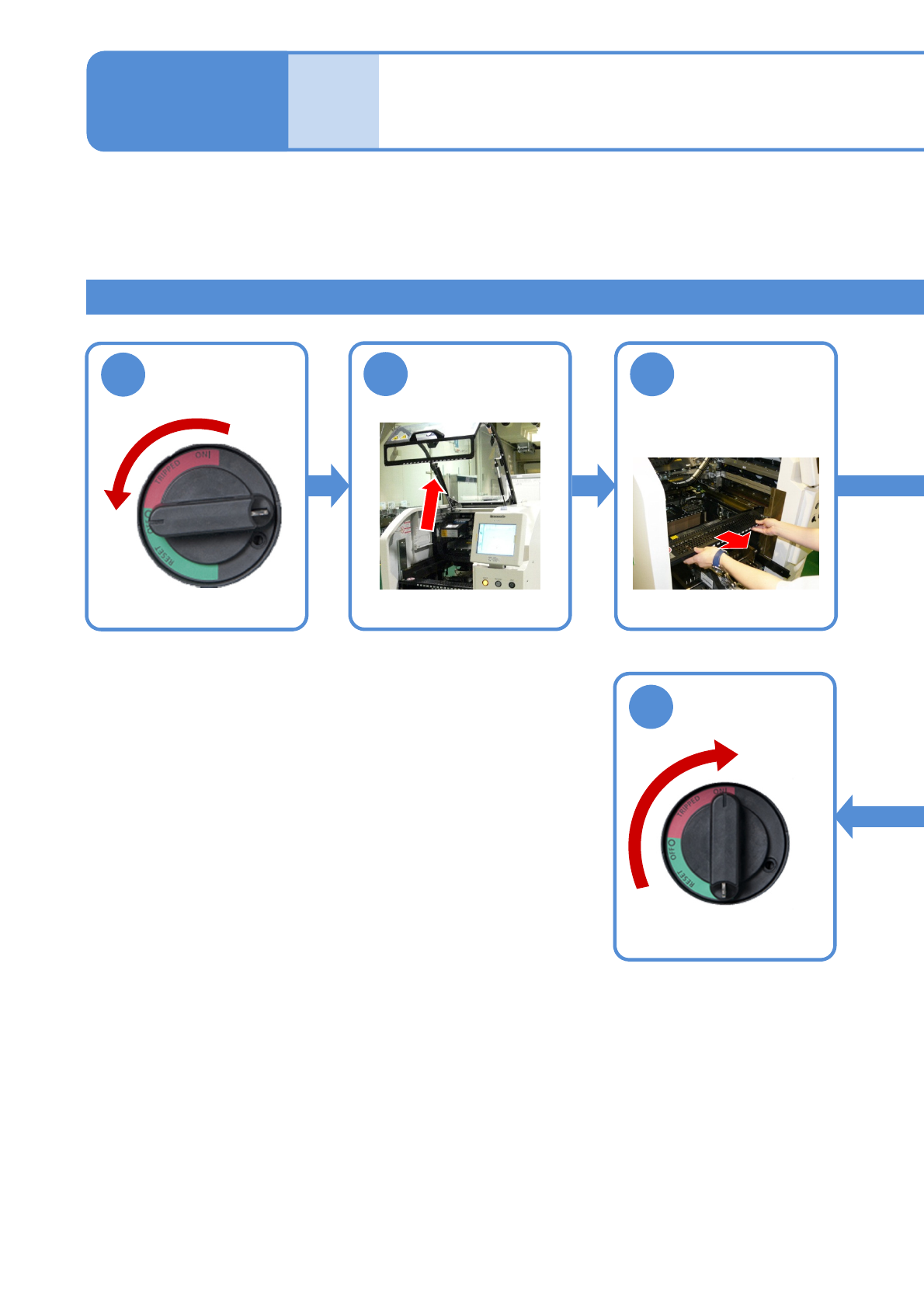

安装方法
1
2
OFF
3
卸下供料器工作台
盖(→P.3-3)
安全盖(选购件)的安装和卸除 1
维修保养篇
14-10
8
ON
NPM-D3 EJM6DC-MB-14M-06
14-10-2
设
置
安装安全盖(选购件)
●把安全盖安装到主体上，需要注意使主体侧的drawer连接器和安全盖背面的连接器相吻合。
拧紧安全盖前侧的
螺栓(共2 个)
4
5
67
安装供料器工作台盖
(→P.3-3)
螺栓
■前侧
■后侧
交换台车规格
托盘供料器规格
