NPM-D3 EJM6DC-SF-01N-0 9 安全管理 连接时的停止规格 1-3-2 -1 1-3-2 主电源开关 紧急停止开关 STOP 开关 安全盖 供料器工作台盖 供料器开口部传感器 内部开口部传感器 传送带 L ■连接 3 台时 传送带 R NPM-D3 A 1 2 3 4 NPM-D3 C NPM-D3 B 外部开口部 传感器 外部开口部 传感器
NPM-D3 EJM6DC-SF-01N-09

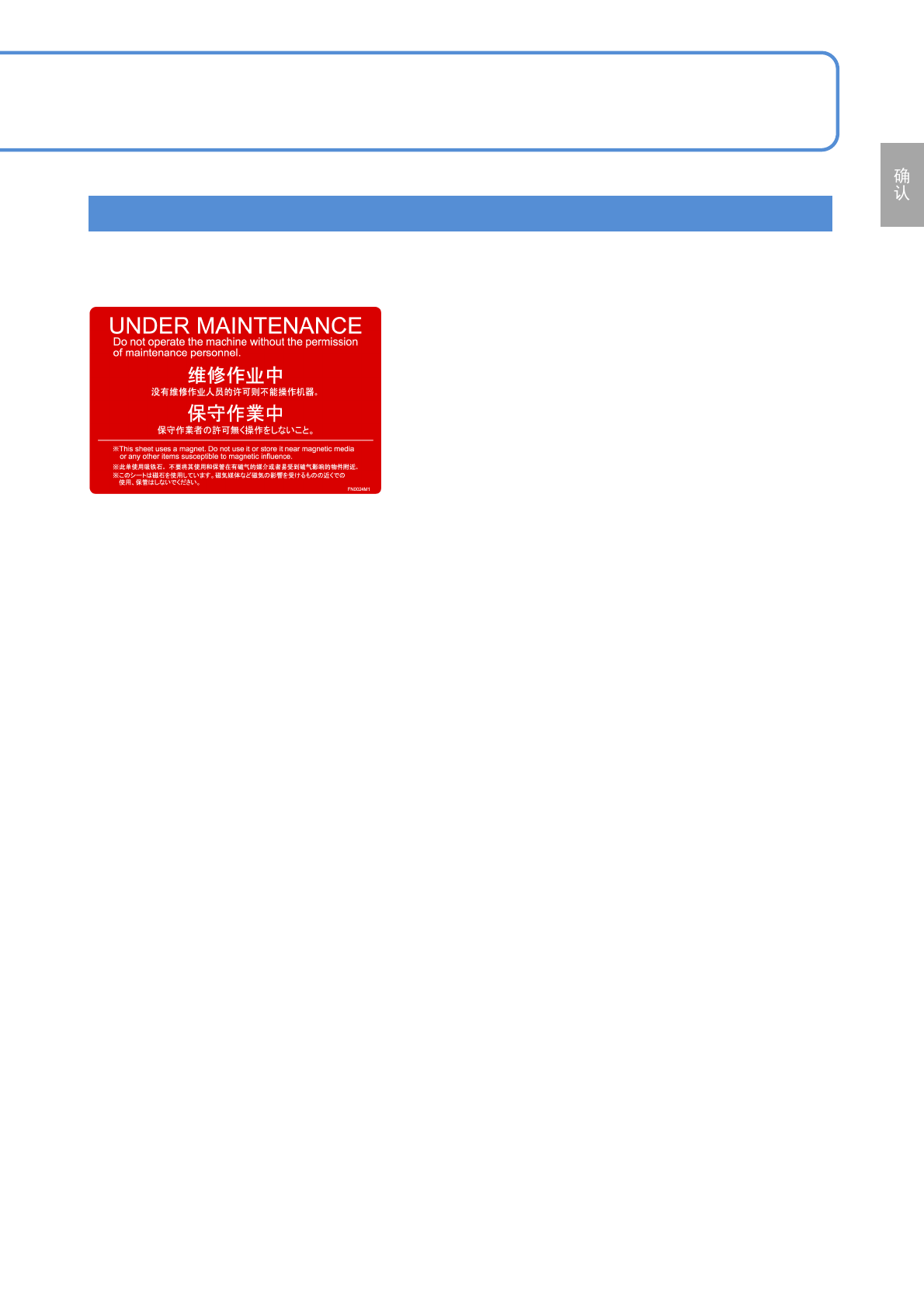

注意牌(维修保养作业时)
维修保养作业前，请把同捆的注意牌 (下图) 粘贴在操作屏附近容易看到的地方，
以便确保安全。特别是2个人以上作业时，除了需要使用此注意牌，还必须互相告知对方后再进行作业。
●此注意牌使用磁铁。
请勿在易受磁气媒介等磁性影响的附近
进行使用和保管。
1-3-1-2
NPM-D3 EJM6DC-SF-01N-09
安全管理
连接时的停止规格
1-3-2-1
1-3-2
主电源开关
紧急停止开关
STOP开关
安全盖
供料器工作台盖
供料器开口部传感器
内部开口部传感器
传送带L
■连接3台时
传送带R
NPM-D3
A
1
2
3
4
NPM-D3
C
NPM-D3
B
外部开口部
传感器
外部开口部
传感器
NPM-D3 EJM6DC-SF-01N-09
1-3-2-2
AB C
○ 紧急停止开关处于ON时
×
*1)
○ 主电源开关处于OFF时○
×
*1)
打开供料器工作台盖时
×
*1)
×
*2)
内部开口部传感器 (左侧) 处于ON时○
○ 内部开口部传感器 (右侧) 处于ON时
×
*2)
○ 打开安全盖时 ○
○ 供料器开口部传感器处于ON时○
○ 卸下整体交换台车时 ○
○ STOP开关处于ON时○
传送带L
AB C
传送带R
外部开口部传感器 处于
ON时
×○ ○
外部开口部传感器 处于
OFF时
外部开口部传感器 处于
OFF时
○○ ×
外部开口部传感器 处于
ON时
*1)设备B的主电源处于OFF并且紧急停止开关处于ON，或在打开供料器工作台盖时启动XY单元，会
显示电源ON处理错误。错误显示时，请解除设备B的紧急停止开关，或者关闭供料器工作台盖。
连接3台时，B的安全装置启动，A和C的状态如下所示。
*2)传送带L、传送带R(选购件)的外部开口部传感器 处于ON时，A、B、C的状态如下所示。
○：可动作 X：不能动作
3 4
1
2
3 4
43
○：可动作 X：不能动作
