NPM-D3 EJM6DC-MB-06M-05 基板传送带部皮带张力的检查 6-6 -5 ●事先在频率测量器 ( 皮带厂家等提供的 声波张力计等 ) 输入以下数值。用手指弹 各跨距的中央部位 ( 下图 P 部 ) ， 使用频率测量器测定固有振动数。 输入值 ●调整并固定张力滑轮，使测量值达 到规格值。 皮带单位重量 0.7 g /m 皮带宽度 4.5 mm 跨距长度 参照下图 规格值 传送带的检查 3 维修保养篇 6-6 张力滑轮 检查…
NPM-D3
EJM6DC-MB-06M-05
6-6-4

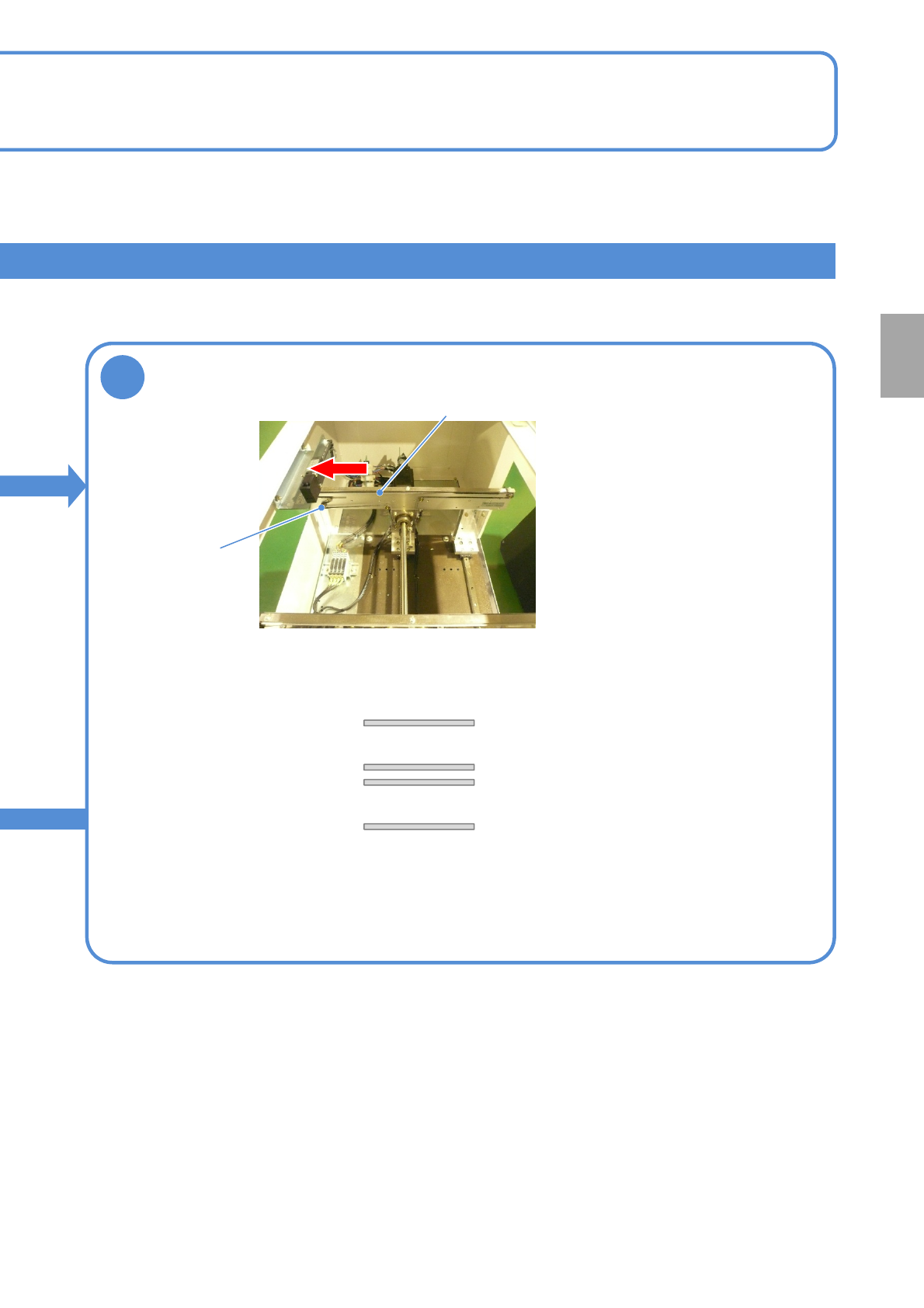

●用手转动皮带，如果有损伤、灰尘、磨损、起毛就进行更换。
●各轨道上2 条。(参照下图)
检查皮带
可动侧
固定侧
可动侧
固定侧
轨道1侧
轨道2侧
每
5
6
0
小
时
保
养
定
期
检
查
4
皮带
滚轮
NPM-D3
EJM6DC-MB-06M-05

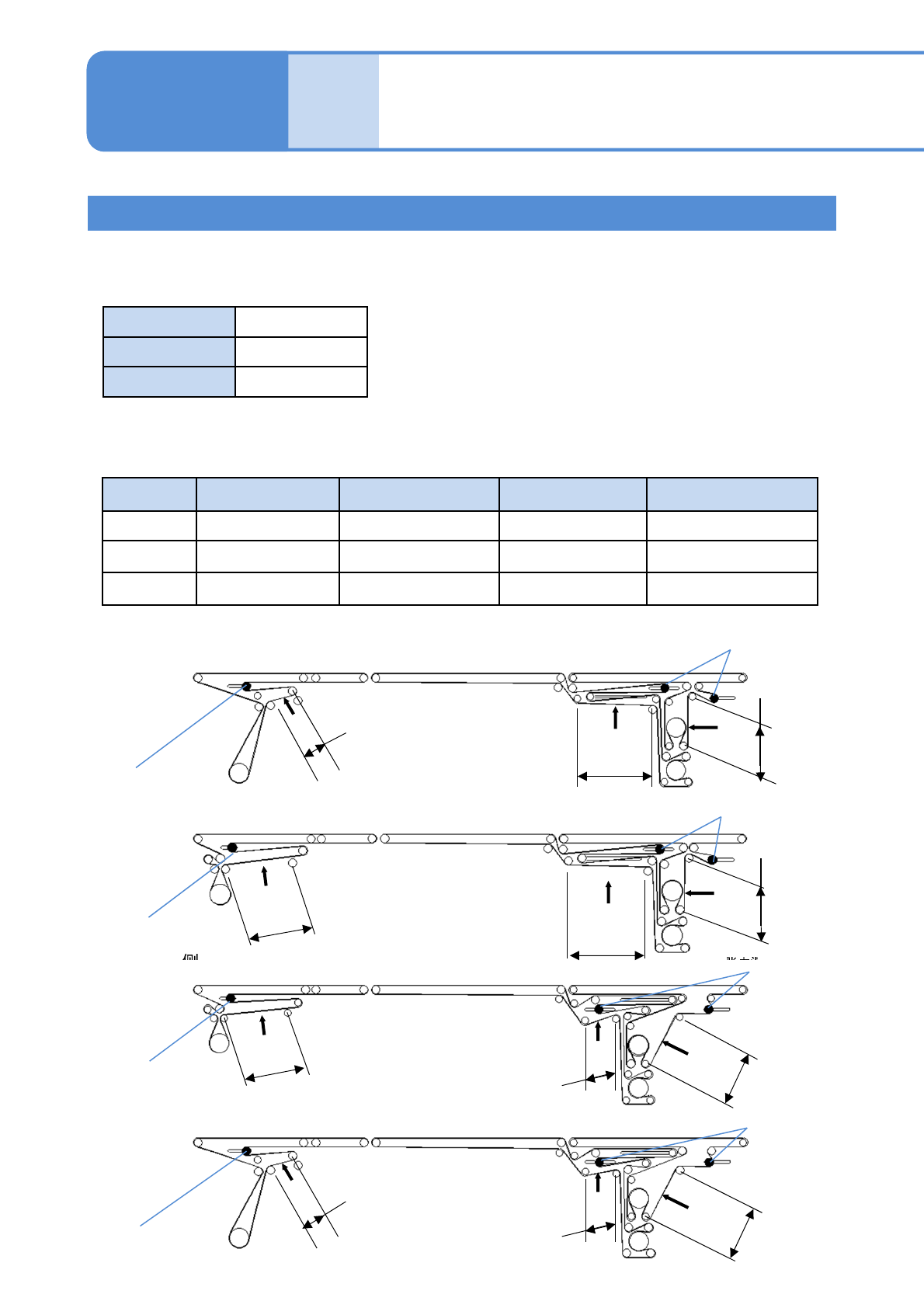

基板传送带部皮带张力的检查
6-6-5
●事先在频率测量器(皮带厂家等提供的声波张力计等)输入以下数值。用手指弹各跨距的中央部位(下图P部)，
使用频率测量器测定固有振动数。
输入值
●调整并固定张力滑轮，使测量值达到规格值。
皮带单位重量
0.7 g/m
皮带宽度
4.5 mm
跨距长度 参照下图
规格值
传送带的检查 3
维修保养篇
6-6
张力滑轮
检查部位 轨道1: 固定侧
轨道1: 可动侧 轨道2: 可动侧 轨道2: 固定侧
P1
810 ～ 900 Hz 270 ～ 300 Hz 270 ～ 300 Hz 810 ～ 900 Hz
P2
260 ～ 290 Hz 260 ～ 290 Hz 640 ～ 700 Hz 640 ～ 700 Hz
P3
415 ～ 455 Hz 415 ～ 455 Hz 355 ～ 395 Hz 355 ～ 395 Hz
■轨道1: 固定侧
■短规格
■轨道1: 可动侧
■轨道2: 可动侧
■轨道2: 固定侧
张力滑轮
张力滑轮
张力滑轮
张力滑轮
张力滑轮
张力滑轮
张力滑轮
37
P1
112
P1
112
P1
37
P1
P3
116
P2
73
P3
116
P2
47
P2
85
P3
85
P3
47
P2
(单位：mm)
73
NPM-D3
EJM6DC-MB-06M-05
6-6-6
每
5
6
0
小
时
保
养
定
期
检
查
检查部位
轨道1: 固定侧 轨道1: 可动侧 轨道2: 可动侧 轨道2: 固定侧
P1
750 ～ 830 Hz 320 ～ 350 Hz 320 ～ 350 Hz 750 ～ 830 Hz
P2
260 ～ 290 Hz 260 ～ 290 Hz 640 ～ 700 Hz 640 ～ 700 Hz
P3
415 ～ 455 Hz 415 ～ 455 Hz 355 ～ 395 Hz 355 ～ 395 Hz
■长规格
规格值
张力滑轮
■轨道1: 固定侧
■轨道1: 可动侧
■轨道2: 可动侧
■轨道2: 固定侧
张力滑轮
张力滑轮
张力滑轮
张力滑轮
张力滑轮
张力滑轮
张力滑轮
40
P1
95
P1
40
P1
95
P1
116
P2
73
P3
116
P2
85
P3
47
P2
85
P3
47
P2
(单位：mm)
73
P3
