NPM-D3 EJM6DC-SF-01N-0 9 各部位 名称 外观图 / 操作单元 1-9-1 -1 1-9-1 前侧 后侧 外观图 元件用完显示灯 灭灯 : 正常自动运转中 亮灯 : 元件用 完 闪烁 : 元件用完提示 安全盖 ( 前侧 ) 触摸屏 ( 前侧 ) 安全盖 ( 后侧 ) 触摸屏 ( 后侧 ) 各种压力表 压力表保护盖 ( 前侧 ) 保护盖 ( 后侧 )
NPM-D3 EJM6DC-SF-01N-09
1-8-2
直线马达的位置
■直线马达的构造（参考）
●根据机种不同多少有异，基本相同。
定子
转子
铁制磁心
●定子（永久磁石）的吸引力非常强大（根据轴的不同而异，最大10 000 N）。定子之间或者定子与厚钢板相
吸，都不能简单使其脱离。
●请勿使铁等磁性体（工具、治具、螺栓等）或者手表、手机、磁气卡等器材靠近距离直线马达40 mm以内的
地方。
（磁性体会被吸在定子上，手指可能被夹住，有受重伤的危险，强大磁力还可能造成手表、手机的故障，也
是造成磁气卡的数据破坏的原因）
●只有定子有吸引力。（转子没有磁力）
使用方面的注意事项
注意磁力！
（最大10 000 N）
线圈
X轴直线马达
X轴定子
(磁石)
Y轴上段定子
(磁石)
Y轴下段定子
(磁石)
Y轴直线马达
NPM-D3 EJM6DC-SF-01N-09
各部位
名称
外观图/操作单元

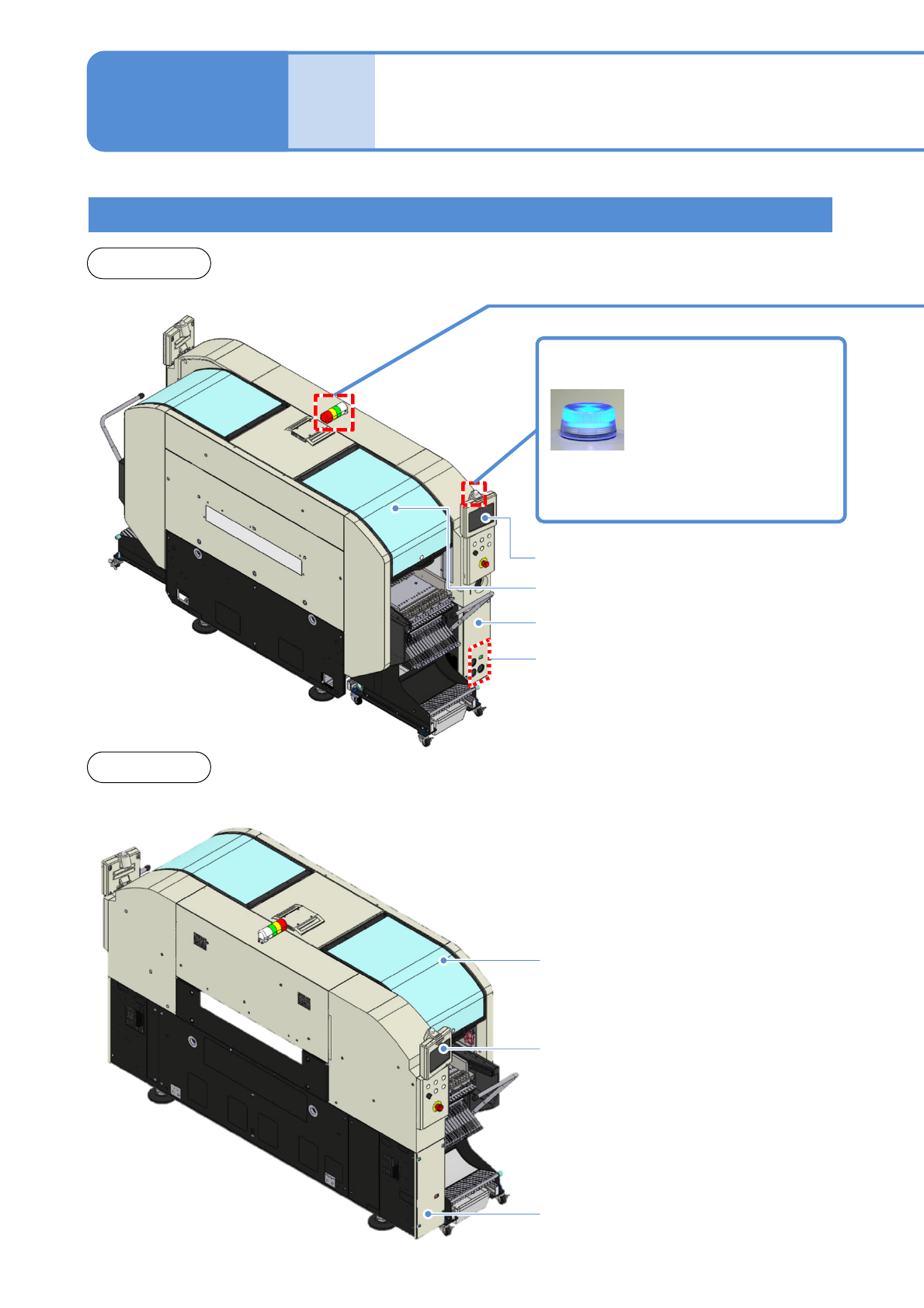

1-9-1-1
1-9-1
前侧
后侧
外观图
元件用完显示灯
灭灯: 正常自动运转中
亮灯: 元件用完
闪烁: 元件用完提示
安全盖(前侧)
触摸屏(前侧)
安全盖(后侧)
触摸屏(后侧)
各种压力表
压力表保护盖(前侧)
保护盖(后侧)
NPM-D3 EJM6DC-SF-01N-09

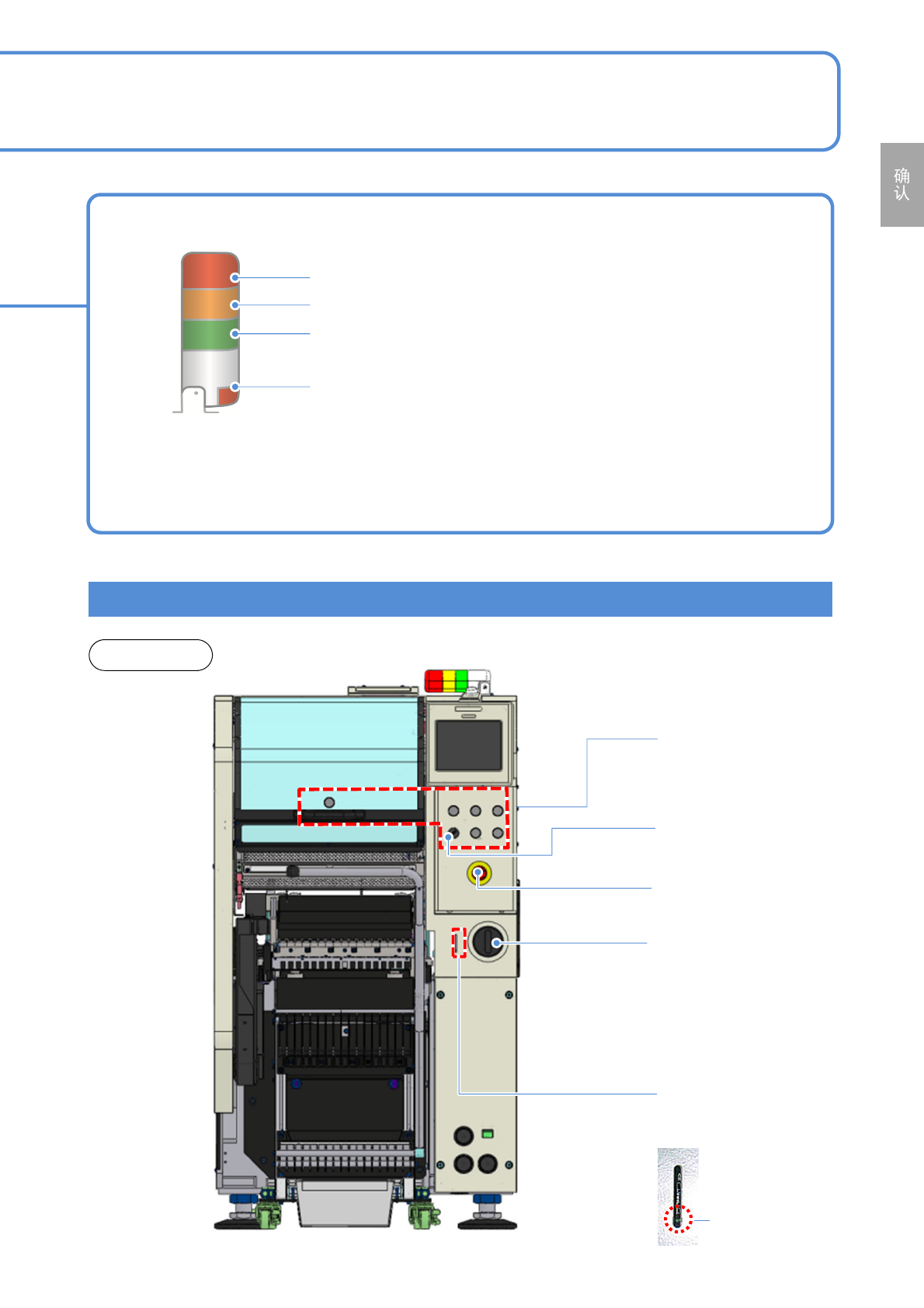

1-9-1-2
操作单元
信号塔
红色:按紧急停止开关时和错误停止时会亮灯。
黄色:材料用完时亮灯。
绿色:自动运转时亮灯。
红色:按紧急停止开关时和错误停止时会亮灯。
●上述设定，可以变更。 (→ 『操作篇』P.7-1-3)
●亮灯确认请参阅『操作篇』(→P.7-2-4)。
●设备出厂时是横放，设置时可以调整角度。
存取指示灯
(绿色LED)
各种操作开关
进行运转开始和停止等操
作。
伺服开关
伺服系的动力为ON或者
OFF。
紧急停止开关
紧急停止运转。
主电源开关
(前侧)
电源以及空压源为ON或
者OFF。
(主电源开关为OFF时，
会联锁达到气压降低)
SD卡插槽
进行各种数据的读取和写
入。
前侧/后侧
