NPM-D3 EJM6DC-MB-13M-05 贴装负荷 确认是否已正常结束 输入数值 ( 显示数字键 ) 13-8-1 -5 贴装负荷 3 维修保养篇 13-8-1 输入测定值 ●输入在 读取的数值。 输入范围 :3. 2 ~ 6.2 N ●读取测定中的稳定值。 关于负荷测定值，由于吸嘴和治具接触 的瞬间数值会增大，无法获取正确的 测 定值。因此，不显示最大值而是使用 标 准值进行测定。 ●负荷测量仪表的切换方法 ( → P.13-8…
NPM-D3 EJM6DC-MB-13M-05
安装吸嘴
关闭安全盖

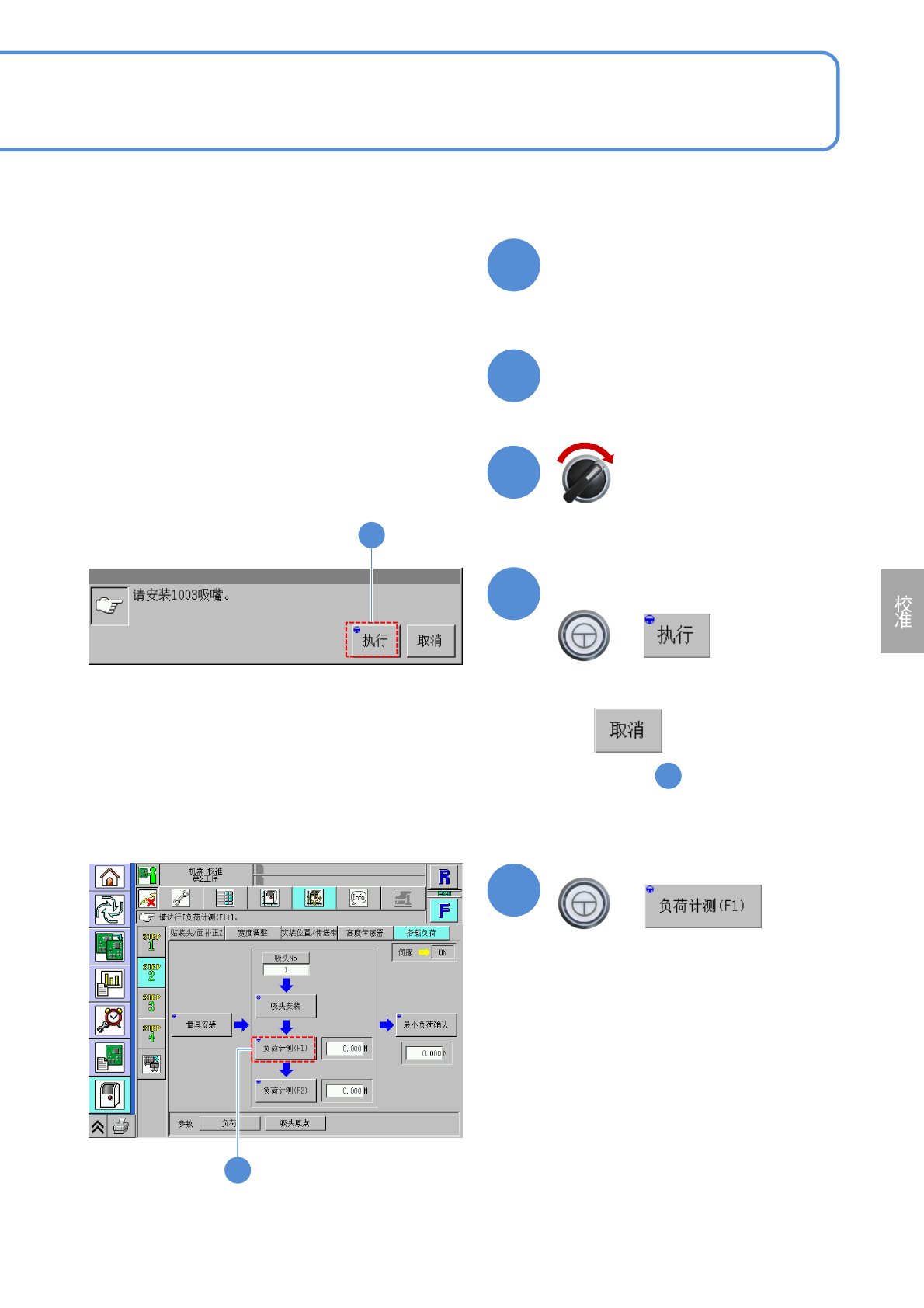

●在测定吸嘴位置安装。(使用1003吸嘴)
13-8-1-4
伺服开关置于ON
●读取测定中的稳定值。
关于负荷测定值，由于吸嘴和治具接
触的瞬间数值会增大，无法获取正确
的测定值。因此，不显示最大值而是
使用标准值进行测定。
●负荷测量仪表的切换方法
(→P.13-8-2)
+
(进行校准作业)
确认提示
●取消时
(仍然是 的画面)
+
17
18
19
21
20
12
21
20
NPM-D3 EJM6DC-MB-13M-05
贴装负荷
确认是否已正常结束
输入数值
(显示数字键)
13-8-1-5
贴装负荷 3
维修保养篇
13-8-1
输入测定值

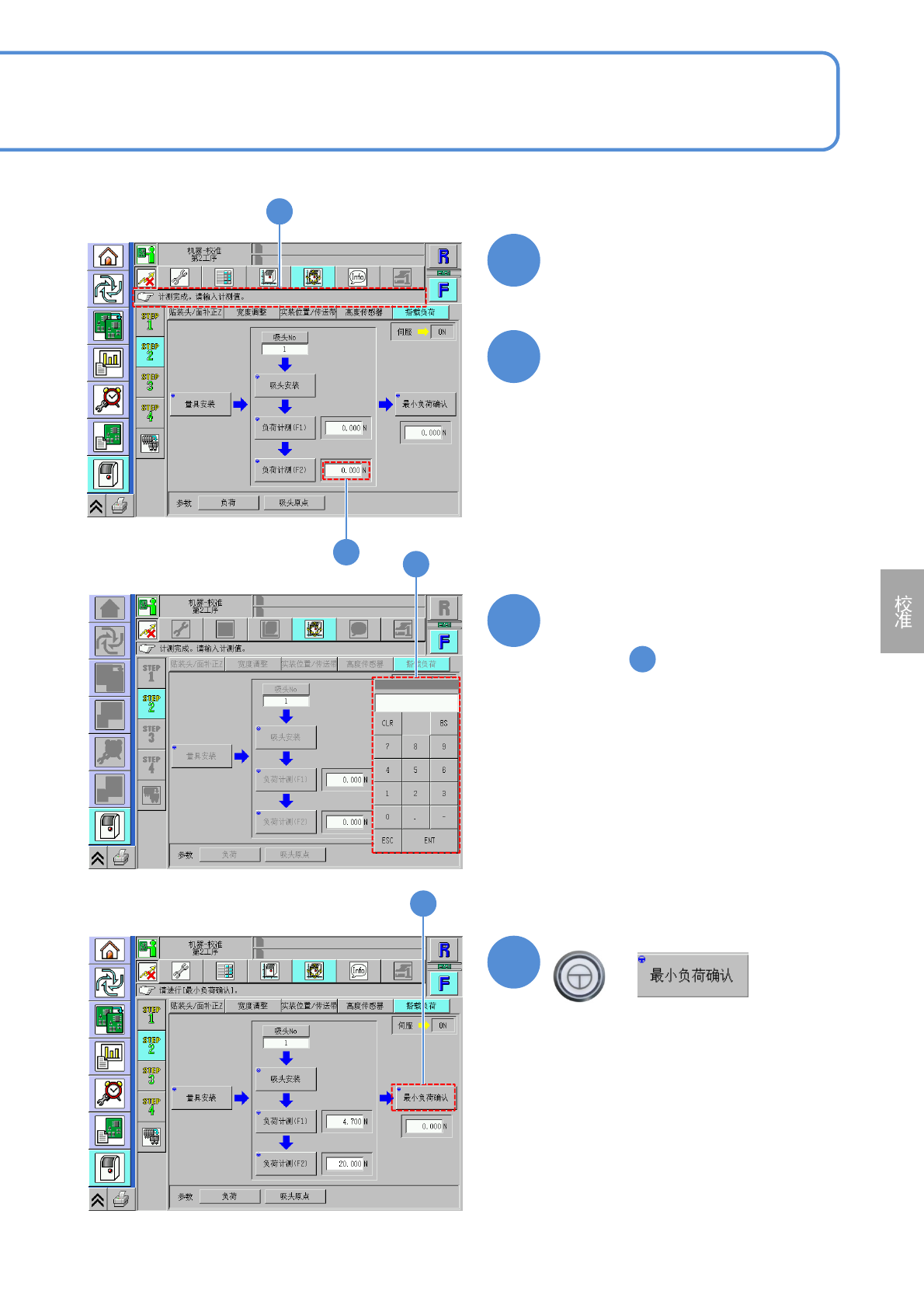

●输入在 读取的数值。
输入范围:3.2 ~ 6.2 N
●读取测定中的稳定值。
关于负荷测定值，由于吸嘴和治具接触
的瞬间数值会增大，无法获取正确的测
定值。因此，不显示最大值而是使用标
准值进行测定。
●负荷测量仪表的切换方法
(→P.13-8-2)
+
(进行校准作业)
22
23
24
25
22
23
24
25
21
NPM-D3 EJM6DC-MB-13M-05
确认是否已正常结束
输入数值
(显示数字键)
13-8-1-6
输入测定值

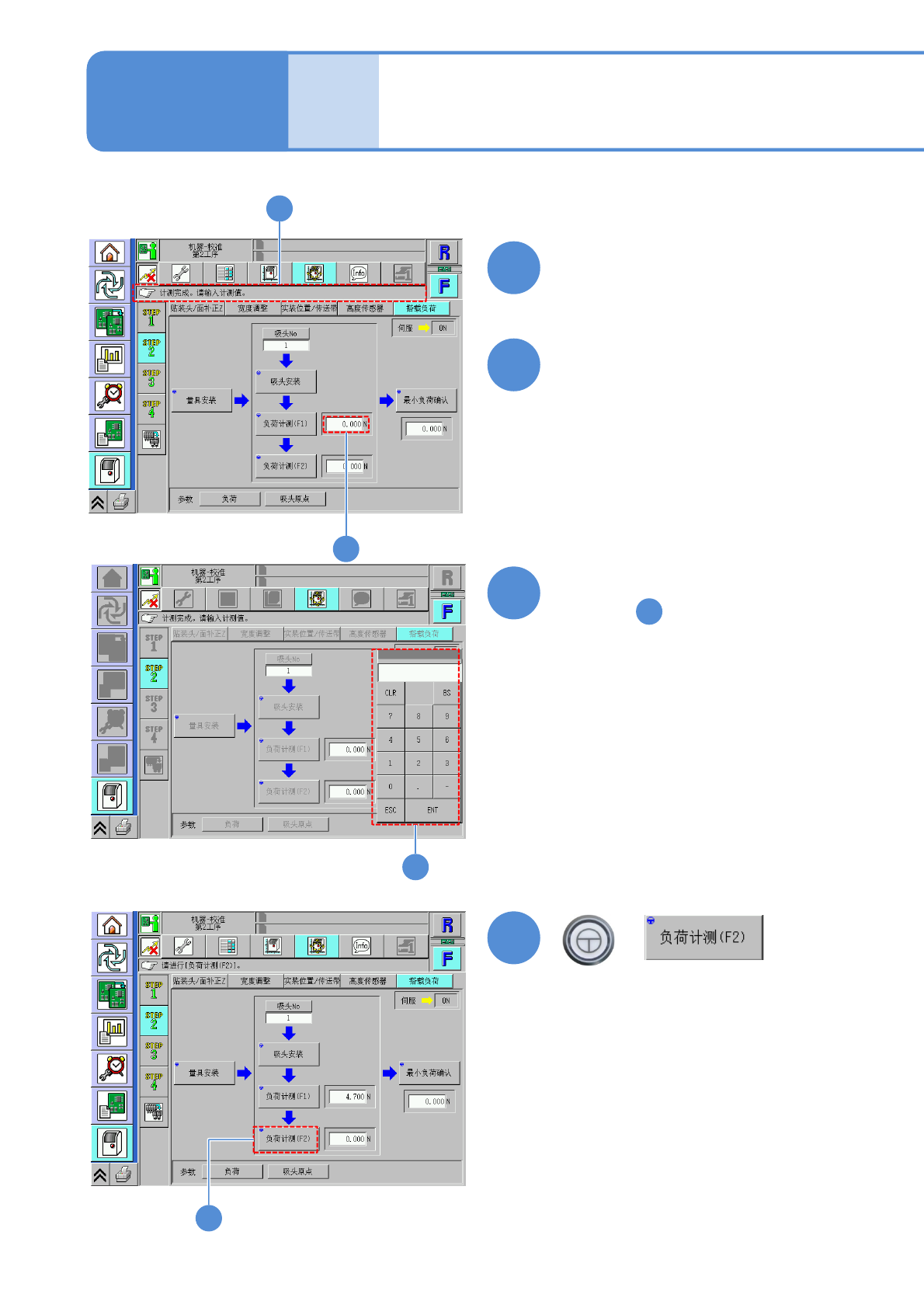

●输入在 读取的数值。
输入范围:15 ～ 25 N
●读取测定中的稳定值。
关于负荷测定值，由于吸嘴和治具接触
的瞬间数值会增大，无法获取正确的测
定值。因此，不显示最大值而是使用标
准值进行测定。
●负荷测量仪表的切换方法
(→P.13-8-2)
+
(进行校准作业)
26
27
28
29
25
26
27
28
