NPM-D3 EJM6DC-MB-12M-09 SERVO ON OFF SERVO 使用工具 : 不要 所 需时间 :3 分钟 12-4 -1 3 1 ENABLING 2 ●把点胶头移动到更换位 置。 安装止动器 (2 处 ) 9 将试点胶编带的先 端固定到卷带侧的 纸卷上 ●请注意止动器没有拧紧的 话，会引起卷带空转。 10 止动器 安装试点胶单元 12 11 13 1 2 ①向左扳倒安装杆。 ②安装试点胶单元。 试点胶编带的更换…

100%1 / 584
NPM-D3 EJM6DC-MB-12M-09
12-3-18
22
连接器
23
24
25
电源灯
连接与设备相连的连接器后，设置检查BOX
固定检查BOX的
调节螺栓后，锁
定小轮
调节螺栓
小轮
确认UPS可正常运转
●确认检查BOX内的FA电脑
的UPS是否正常运转。
●确认FA电脑的电源指示灯
是否亮灯。
ON

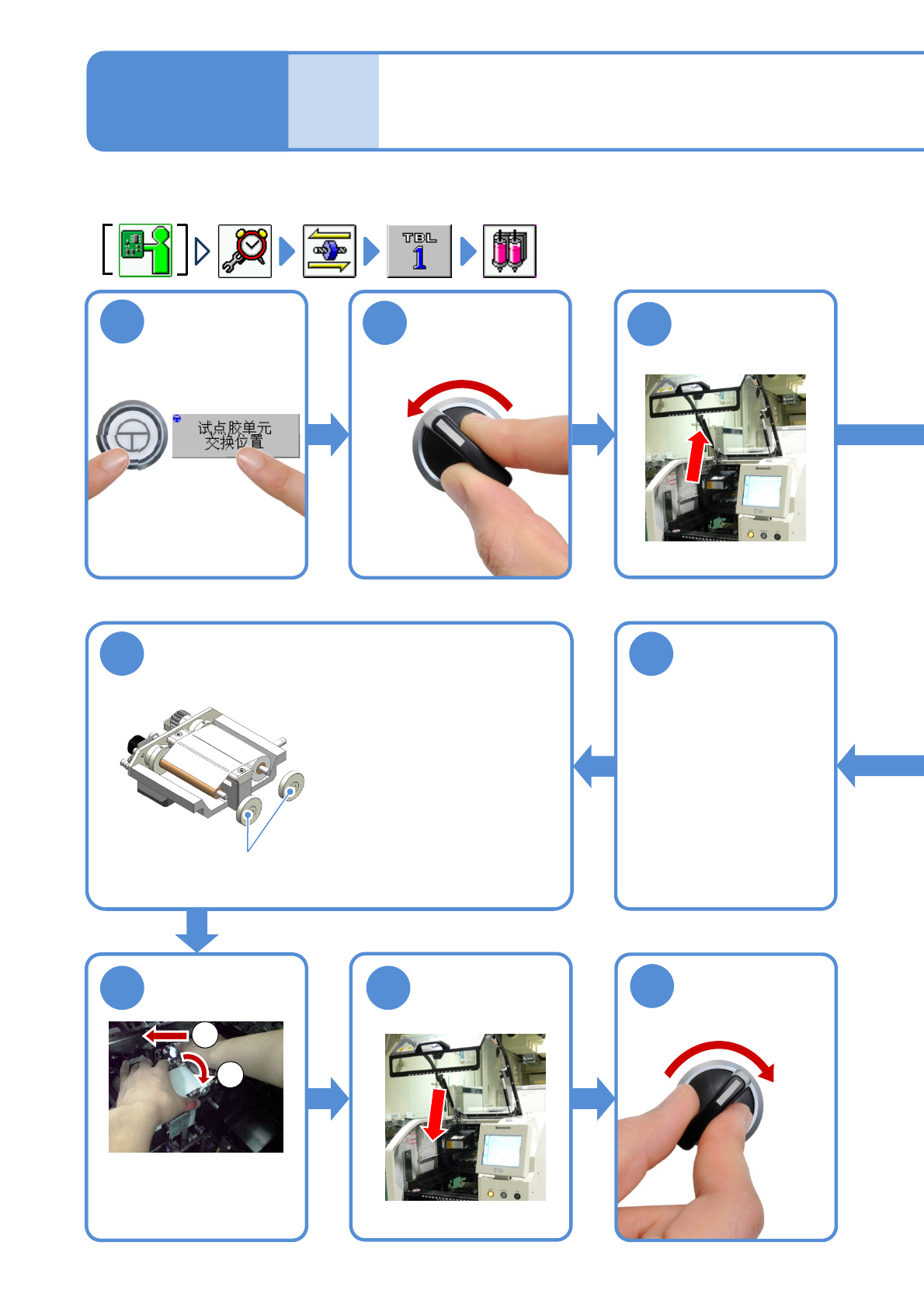

NPM-D3 EJM6DC-MB-12M-09
SERVO
ON
OFF
SERVO
使用工具:不要 所需时间:3分钟
12-4-1
3
1
ENABLING
2
●把点胶头移动到更换位
置。
安装止动器(2处)
9
将试点胶编带的先
端固定到卷带侧的
纸卷上
●请注意止动器没有拧紧的
话，会引起卷带空转。
10
止动器
安装试点胶单元
1211
13
1
2
①向左扳倒安装杆。
②安装试点胶单元。
试点胶编带的更换 (点胶头:选购件)
维修保养篇
12-4

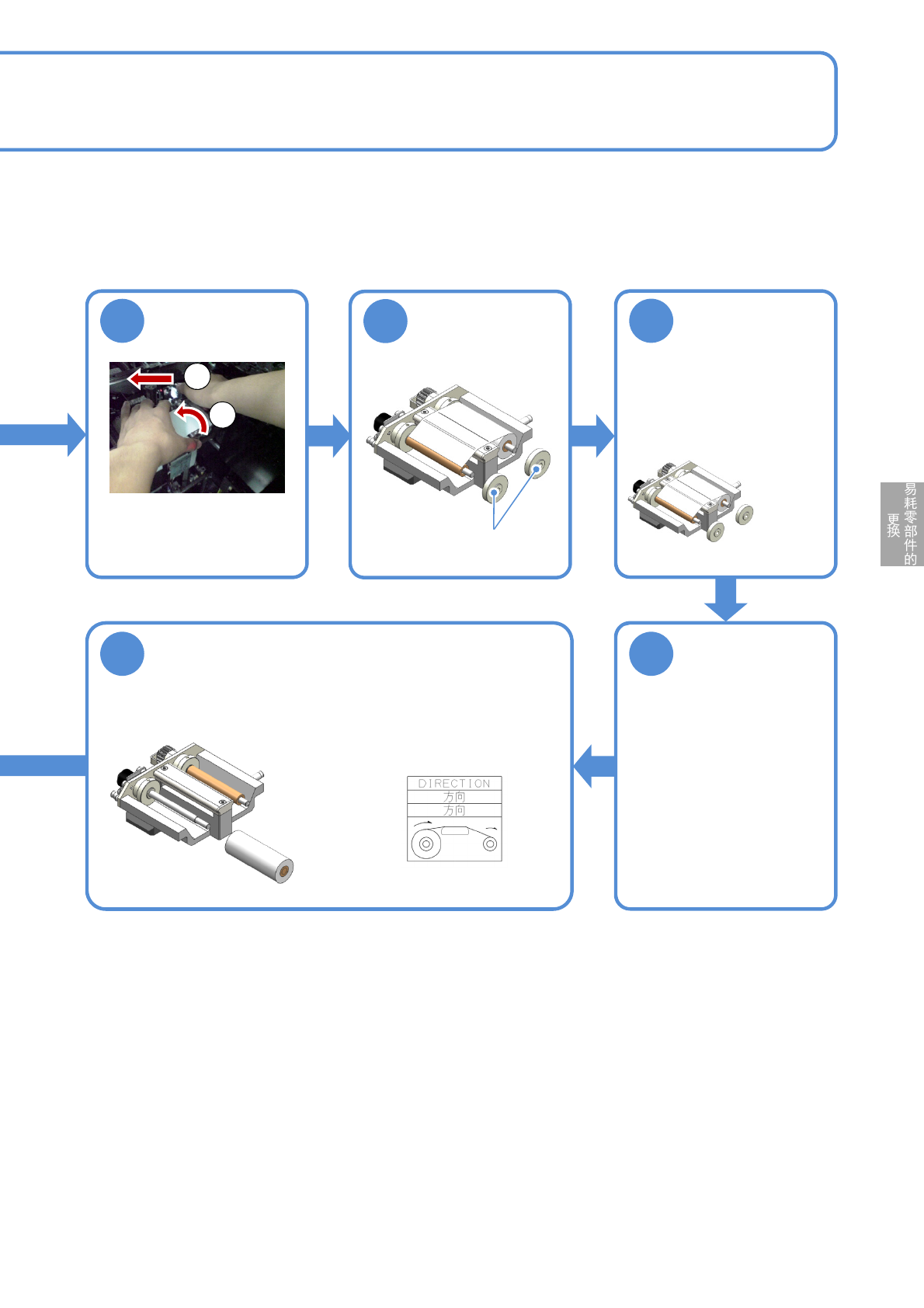

NPM-D3 EJM6DC-MB-12M-09
4
卸下试点胶单元
5
拧松止动器(2处)
6
止动器
卸下旧的编带
卷带侧
送带侧
●送带侧设置新的编带时使
用，请不要废弃。
8
在送带侧设置新的编带
7
将连在旧的编带上
的纸卷安装到卷带
侧。
●试点胶编带：
N210112529AA
●请注意试点胶编带的旋转方
向。
卷带侧
送带侧
12-4-2
1
2
①向左扳倒安装杆。
②安装试点胶单元。
