NPM-D3使用说明书・维修保养篇.pdf - 第321页
NPM-D3 EJM6DC-MB-11M-06 11 - 4 -3 更 换 7 从设备内拆卸下切换用台车 8 固定交换台车切换单元的驱动部 9 固定配线、配管 配线 (1 处 ) 配管 (1 处 ) ●使用扭力扳手拧紧。 (3 处 ) 拧紧扭矩规格值： 40 ± 4 N·m
NPM-D3 EJM6DC-MB-11M-06
11-4-2
托盘供料器切换为交换台车规格 1
1
3
4
安装交换台车切换单元的驱动部
2
解除切换用台车的止动器
6
5
拆下托盘供料器
拆下供料器工作台盖
●将切换用台车移动到交换台车切换单
元驱动部的安装位置附近。
锁住切换用台车的止动器 (2处)
A
A
将前侧定位销与定位槽对齐
B
B
交换台车切换单元
驱动部前端部
交换台车切换单元
驱动部定位槽
切换用台车止动器
●为安全起见，请务必锁住止动器。
●拿着交换台车切换单元驱动部的把
手，从切换用台车上抬起，将交换台
车切换单元驱动部的前端部设置在前
侧定位销 上。
●将交换台车切换单元驱动部向右转，
将前侧定位销 与交换台车切换
单元驱动部的定位槽对齐。
●按下踏板，则解除止动器。
维修保养篇
11-4
交换台车切换单元 2
切换用台车
止动器解除用踏板
NPM-D3 EJM6DC-MB-11M-06
11-4-3
更
换
7
从设备内拆卸下切换用台车
8
固定交换台车切换单元的驱动部
9
固定配线、配管
配线 (1处)
配管 (1处)
●使用扭力扳手拧紧。
(3处)
拧紧扭矩规格值：40±4 N·m

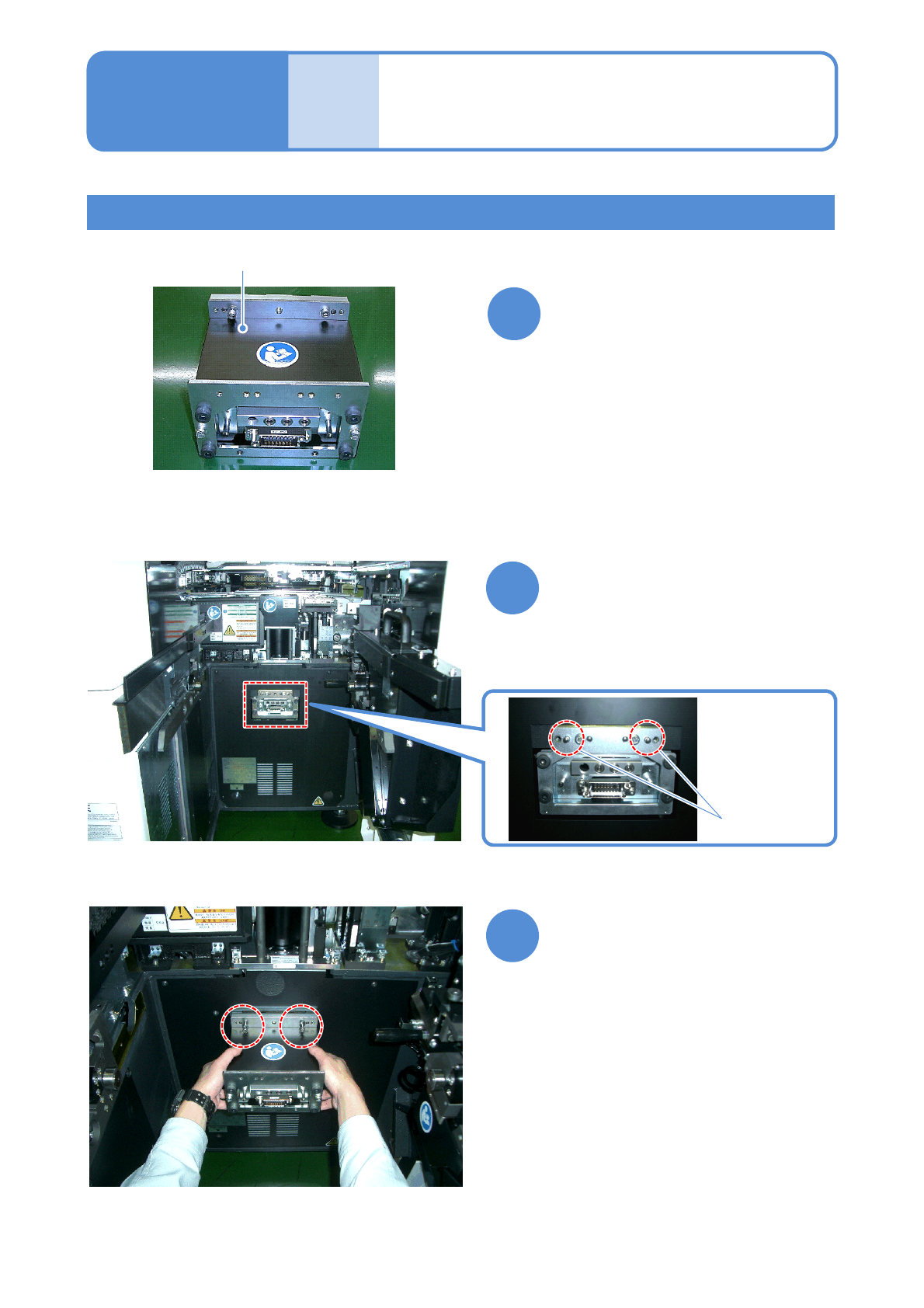

NPM-D3 EJM6DC-MB-11M-06
11-4-4
11
对准抽屉式连接器的定位销，安装
抽屉式连接器延长单元
12
安装抽屉式连接器延长单元
前侧定位销
托盘供料器切换为交换台车规格 2
●使用六角扳手，拧紧螺栓。
交换台车切换单元 3
维修保养篇
11-4
10
准备抽屉式连接器延长装置。
抽屉式连接器延长装置
