2 Betriebssicherheit 2.6 IMDA-Registrierung 22 User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020
2 Betriebssicherheit
2.6 IMDA-Registrierung
User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 21
2.5.3 FCC-Label an der LDU 2 X
1. Das FCC-Label(1) befindet sich auf der
rechten Gehäuseseite der LDU2X.
2.6 IMDA-Registrierung
HINWEIS
Das unten genannte Gerät ist bei der INFOCOMM MEDIA DEVELOPMENT AUTHORITY
nach Verordnung 20(6) der "Telecommunications (Dealers) Regulations (Cap 323, Rg
6)" (den "Händler-Verordnungen) und für den Verkauf in Singapur freigegeben. Beachten
Sie die unten beschriebenen Bestimmungen und Anforderungen der Händler.
Deklarierte Geräte-Information
Markenname/Handelsname ASM
Modellname/Nr.: SIPLACE LDU 2 X
(inklusive RFID-Modul 03153721‑01)
Gerätebeschreibung Linear Dipping Unit 2 X
2.6.1 IMDA-Label an der LDU 2 X
Die SIPLACE Linear Dipping Unit 2 X erfüllt die IMDA-Standards:
2 Betriebssicherheit
2.6 IMDA-Registrierung
22 User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020
3 Funktionsbeschreibung und Aufbau
3.1 Funktionsbeschreibung
User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 23
3 Funktionsbeschreibung und Aufbau
3.1 Funktionsbeschreibung
Die LDU wird wie ein Zuführmodul auf einem Bauelementetisch gerüstet. In der Liniensoftware
(SIPLACE Pro) können Bauelemente für das Dippen ausgewählt und die entsprechenden Parame-
ter eingestellt werden. Die LDU stellt in einem bestimmten Bereich das Flussmittel in einer genau
definierten Stärke (Schichtdicke) bereit. Mittels automatisch ausgeführter Applikationsvorgänge
wird die Flussmittelschicht immer wieder erneuert. Dadurch wird gewährleistet, dass die Bauele-
mente immer in eine frische Flussmittelschicht eingetaucht werden und so immer gleich bleibende
Prozessbedingungen herrschen.
Die LDU kann grob in einen mechanischen Teil - die so genannte Applikationseinheit - und in einen
elektrischen Teil - die so genannte Steuereinheit - unterteilt werden.
Steuereinheit
Die Steuereinheit enthält die elektrischen Teile wie Energieversorgung, Schnittstellen, Steuerung
und Bedieneinheit.
Applikationseinheit
Die Applikationseinheit hat zwei Bewegungsachsen. Die Rakelachse bewegt einen Schlitten vor-
wärts und rückwärts. Die Hubachse bewegt die Hubeinheit auf und ab. Beide Achsen werden
durch Elektromotoren und ein Spindelsystem angetrieben. Durch einen Drehgeber (Encoder) auf
der Motorwelle wird die aktuelle Position der Spindel ermittelt. An den beiden Achsen befinden sich
Sensoren, die anzeigen, wann die Achse eine Endlage erreicht hat.

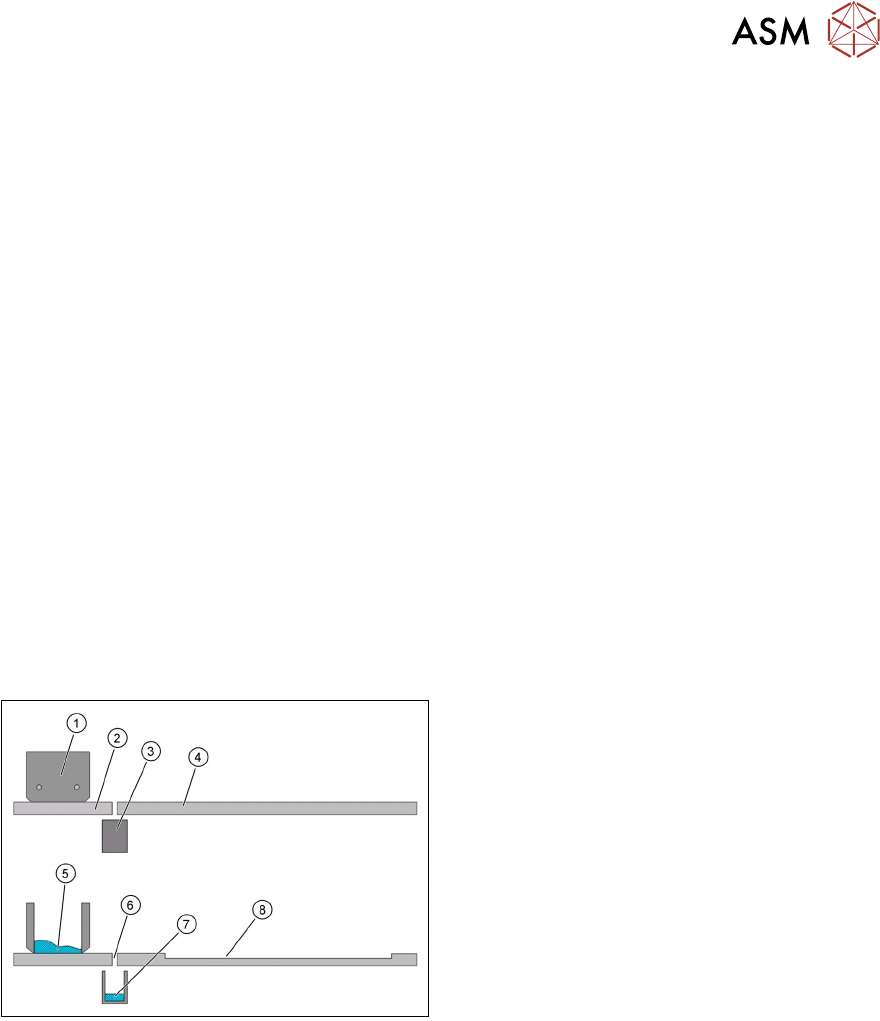

Die Applikationseinheit der LDU besteht im We-
sentlichen aus folgenden Teilen:
1. Flussmittelbehälter
2. Parkplatte
3. Auffangwanne
4. Dipping-Platte
5. Flussmittel
6. Übergang
7. Flussmittel in der Auffangwanne
8. Kavität
