3 功能描述和结构
3.2 结构
User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 233

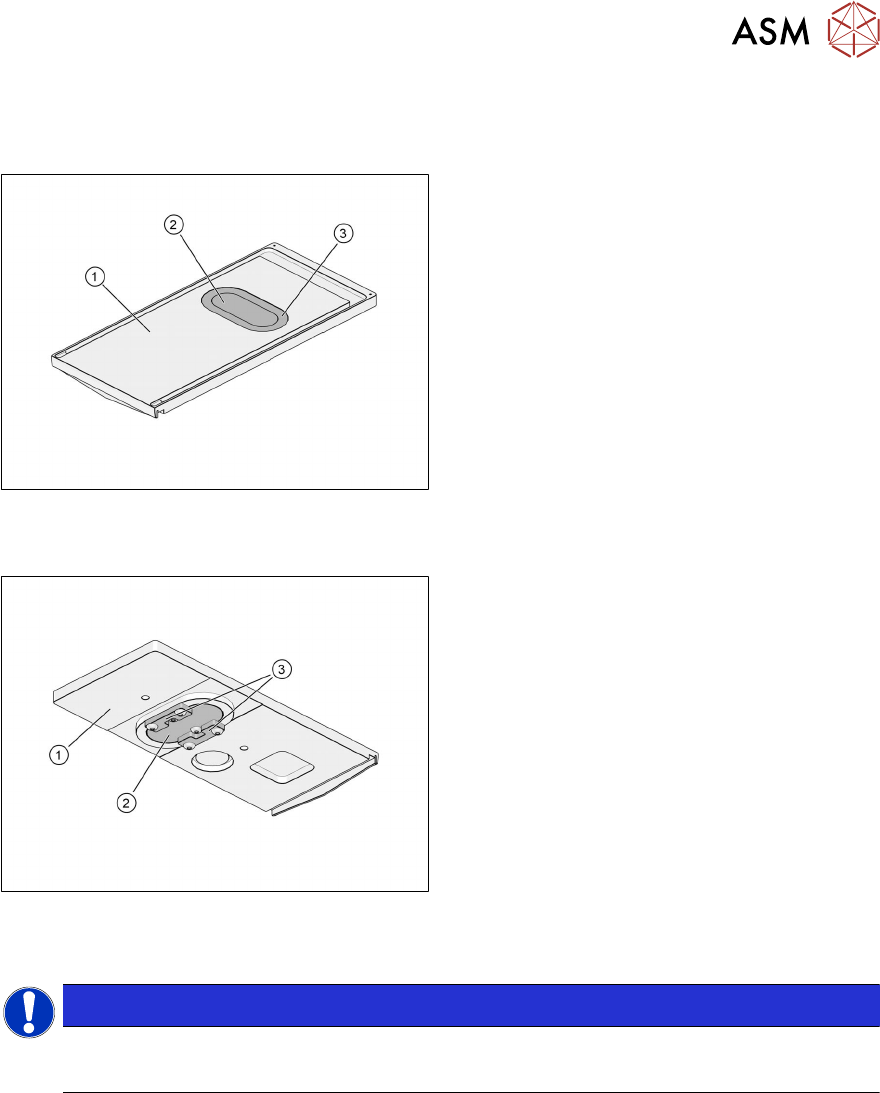

可调空腔深度的浸渍板（仅适用于配备自动空腔选装件的 LDU 2 X）
自动空腔浸渍板的可调空腔包括一个可移动的空腔板，该板通过柔性密封件与浸渍板相连。
浸渍板顶侧：
1. 浸渍板
2. 空腔板
3. 密封垫
浸渍板底部的空腔板由两块止动板支撑，这两块止动板确定了空腔板的最低位置并确保了浸渍过程
中的机械稳定性。
浸渍板底侧：
1. 浸渍板
2. 空腔板
3. 止动板
自动空腔浸渍板的空腔深度范围为 0.01 mm 至 0.25 mm，调整容差为 ±10 µm。浸渍板上可以使用
的最大元件尺寸为 15 mm x 25 mm。
提示
目前所有采用固定空腔深度的标准浸渍板也可以与配备自动空腔选装件的 LDU 2 X 兼容使
用。
3 功能描述和结构
3.2 结构
234 User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020

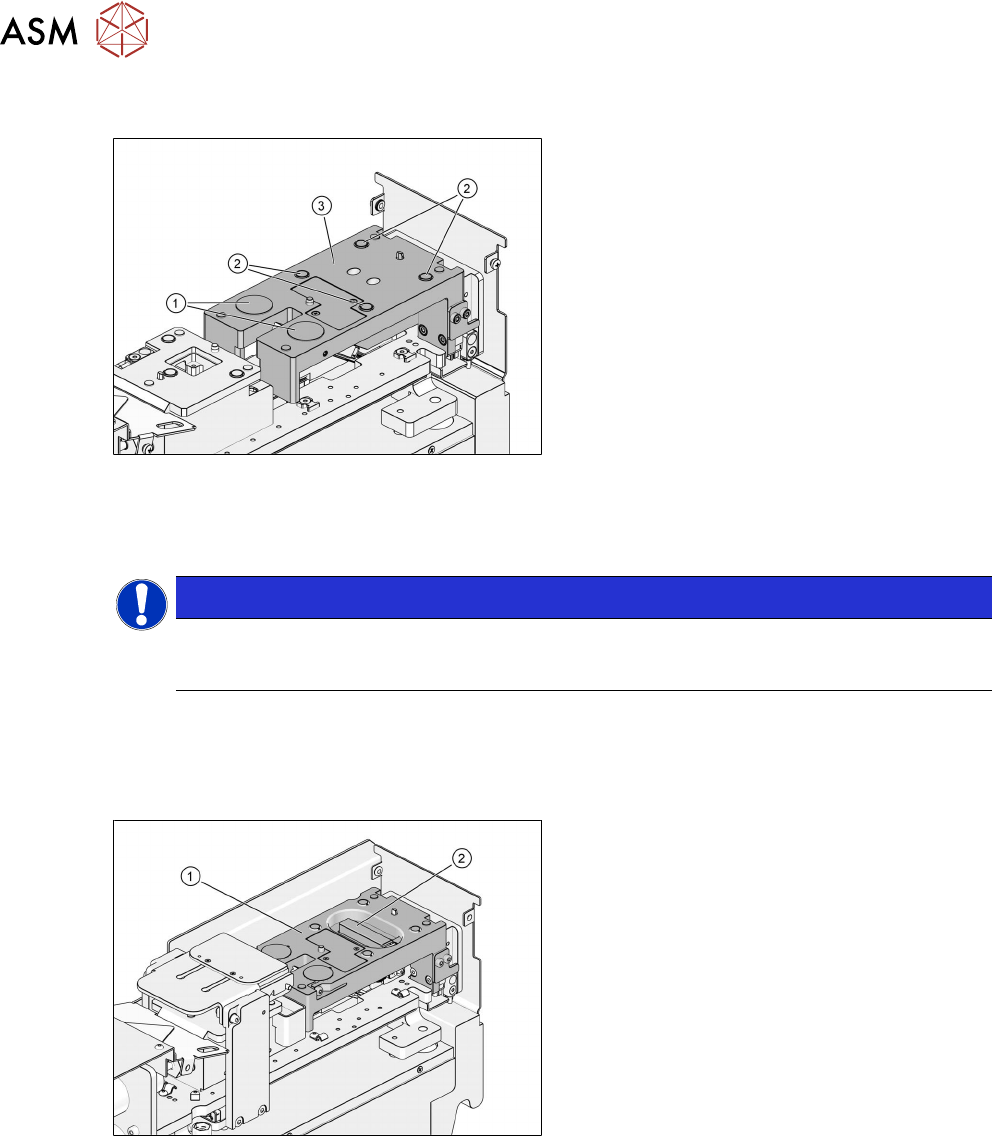

3.2.6 浸渍冲程板
1. 电磁体
2. 永磁体
3. 浸渍行程板
浸渍板由四个永磁体固定于浸渍行程板上。两个电磁体用于额外固定浸渍行程板，并检查是否已安
装浸渍板。电磁体可以检测出浸渍板和浸渍行程板之间距离的变化。在向下运动过程中浸渍板被挡
板卡住即属于此情况。
提示
浸渍板不可用
如果浸渍板未正确安装，则浸渍板将无法被识别并会显示“浸渍板不可用”。
配备自动空腔选装件的 LDU 2 X 浸渍行程板
配备自动空腔选装件的 LDU 2 X 浸渍行程板采用了特殊的高度调节机构设计。可垂直移动的推块与
空腔板接触并控制其垂直位置。
1. 浸渍行程板
2. 推块
3 功能描述和结构
3.2 结构
User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 235

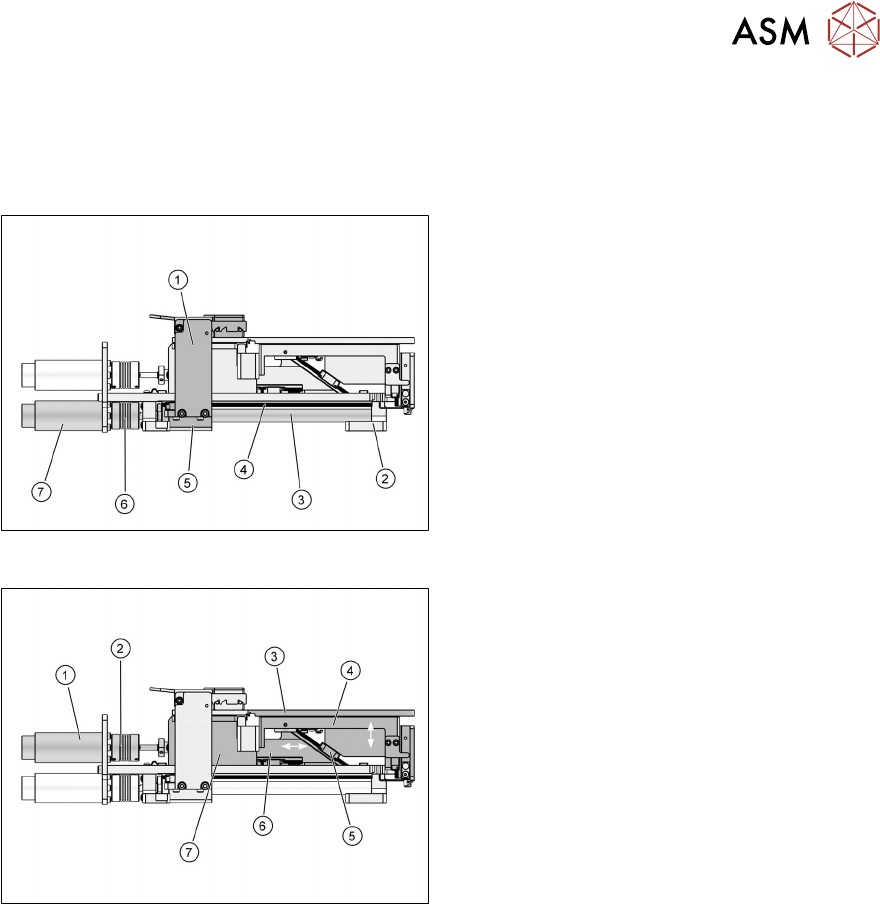

3.2.7 轴
LDU 有两个驱动轴。
刮刀轴将刮刀前后移动。
1. 刮刀
2. 前部轴承座
3. 芯轴
4. 导轨
5. 后部轴承座
6. 联轴器
7. 马达
升降轴上下移动浸渍板。
1. 马达
2. 联轴器
3. 浸渍板
4. 浸渍行程板
5. 导轨
6. 滑动单元
7. 轴承座（挡板底部）
升降轴的最大升程为 -8.5mm 至 +22mm（机械止动器）。基本位置（由感应开关决定）位于
-7.5mm 处。刮刀位于 0mm 处。浸渍位置位于 +17.5 mm 处。刮刀和浸渍位置由马达的脉冲发生
器决定。
