4 操作 4.1 SIPLACE Pro 的设置 User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 247 4 操作 4.1 SIPLACE Pro 的设置 提示 目标组：设置操作员 所述操作是一项不定期执行的任务，仅可由经过培训且具有特定专业知识的操作员（设置操 作员）执行。 要按照贴片顺序使用 LDU，启动前必须在 SIP…
3 功能描述和结构
3.3 基本工艺
246 User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020
4 操作
4.1 SIPLACE Pro 的设置
User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 247
4 操作
4.1 SIPLACE Pro 的设置
提示
目标组：设置操作员
所述操作是一项不定期执行的任务，仅可由经过培训且具有特定专业知识的操作员（设置操
作员）执行。
要按照贴片顺序使用 LDU，启动前必须在 SIPLACE Pro 中定义以下设置：
●
设置 LDU
●
定义浸渍板
●
为 LDU 分配浸渍板
●
定义焊剂材料
●
为 LDU 分配焊剂材料
●
设置焊剂厚度传感器的参数
●
所用元件的浸渍参数：
– 所使用的焊剂材料
– 空腔深度
– 浸渍顺序
– 浸渍时的压紧力
– 浸渍时的停留时间
– 浸渍时的运行曲线
– 贴片时的等待时间
●
所用焊剂的工艺参数：
– 愈合时间
– 固化时间
– 焊剂厚度传感器数值
– 浸渍边缘
– 刮刀速度
– 预热期间的刮刀循环次数
4 操作
4.1 SIPLACE Pro 的设置
248 User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020
4.1.1 安装 LDU
●
SIPLACE Pro 会根据贴片头和转换料台检测能否到达 LDU。无常规限制。
●
SIPLACE Pro 会根据贴片头和转换料台检测能否到达 LDU。无常规限制。
●
LDU 可以直接安装在任何供料器模块旁边。
●
对于非常小的元件，LDU 不应配置在紧邻供料器模块的位置。
●
建议不要将任何线性供料器和管式供料器模块与 LDU 一起安装在同一转换料台上。

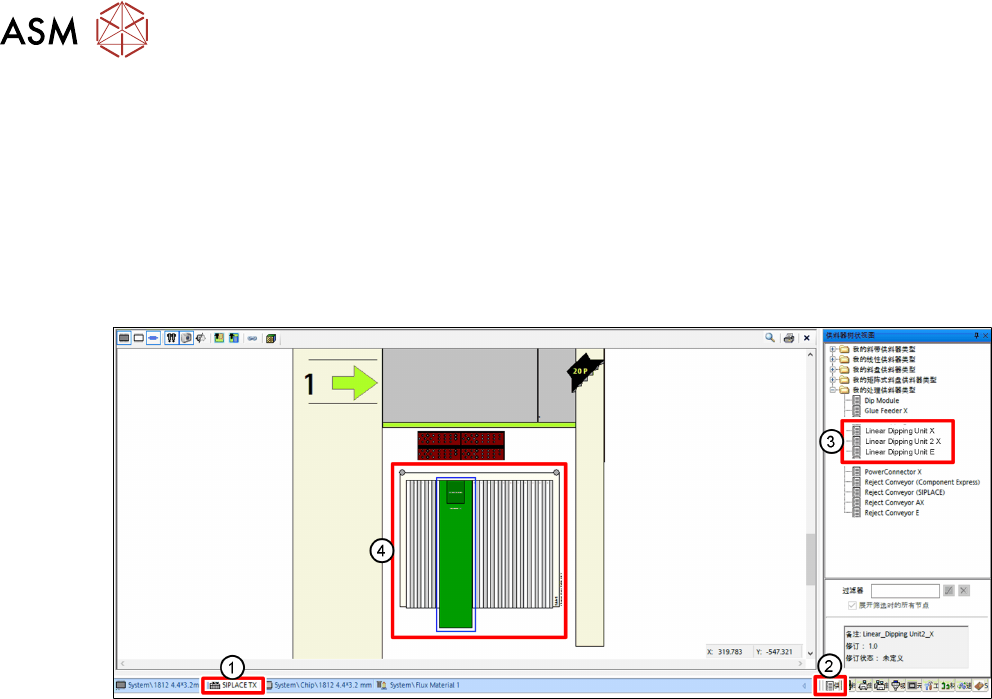

► 在 SIPLACE Pro 中，单击
Setup
选项卡
(1)
。
► 单击
Feeder Tree View
选项卡
(2)
。
► 将相关 LDU 从树视图
(3)
拖至转换料台的所需料槽中
(4)
.
