4 Bedienung 4.12 Zusammensetzen 88 User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 (1) Die LDU bewegt die Hubachse nach unten. (2) Die LDU bewegt die Rakeleinheit nach vorn. ► (3) Stellen…
4 Bedienung
4.12 Zusammensetzen
User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 87

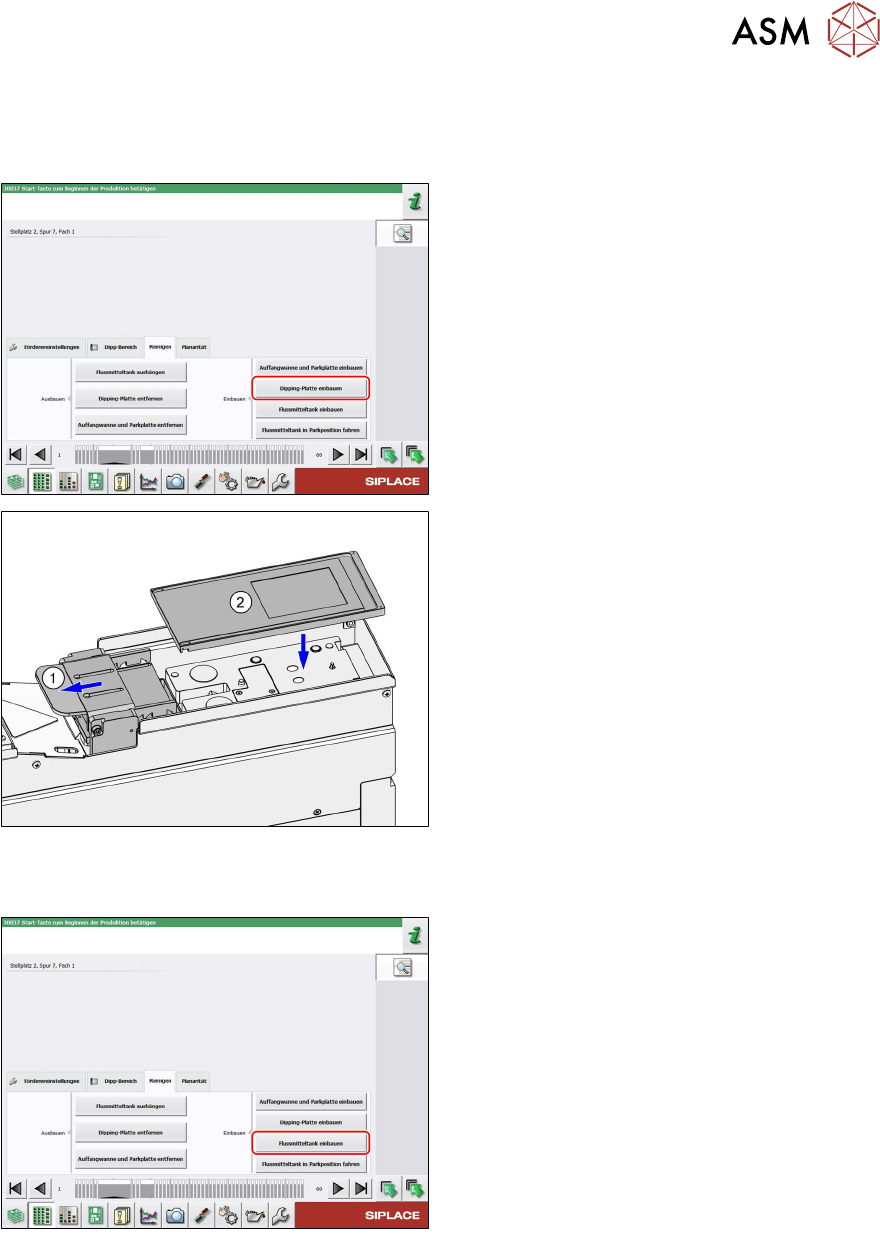

Dipping-Platte einsetzen
Voraussetzungen: Die Auffangwanne und die Parkplatte sind eingesetzt. Die Dipping-Platte ist
noch nicht eingesetzt.
► Klicken Sie auf die Schaltfläche Dipping-
Platte einbauen.
(1)Die LDU bewegt die Rakeleinheit zurück
über die Parkplatte und bewegt die Hubachse
nach oben.
► (2)Setzen Sie die Dipping-Platte in der
abgebildeten Orientierung ein.
Flussmittelbehälter einsetzen
Voraussetzungen: Die Parkplatte und die Dipping-Platte sind eingesetzt.
► Klicken Sie auf die Schaltfläche Flussmit-
telbehälter einbauen.
4 Bedienung
4.12 Zusammensetzen
88 User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020
(1) Die LDU bewegt die Hubachse nach unten.
(2) Die LDU bewegt die Rakeleinheit nach vorn.
► (3) Stellen Sie den Flussmittelbehälter auf
die Dipping-Platte und schieben ihn zurück
unter den Niederhalter bis zum Anschlag.
Flussmittelbehälter in Parkposition bewegen
Voraussetzungen: Die Parkplatte und die Dipping-Platte sind eingesetzt.
► Klicken Sie auf die Schaltfläche Flussmit-
telbehälter in Parkposition fahren.
(1)Die LDU bewegt die Hubachse in die Null-
Position. Der Niederhalter verriegelt dabei den
Flussmittelbehälter.
(2)Die LDU bewegt die Rakeleinheit zurück
über die Parkplatte.
► (3)Stellen Sie sicher, dass die vier Zapfen
des Flussmittelbehälters korrekt in der Hal-
teklammer des Niederhalters eingerastet
sind.
4 Bedienung
4.13 Ausrichten
User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 89
4.13 Ausrichten
HINWEIS
Zielgruppe: Standardbediener
Das beschriebene Verfahren ist eine regelmäßige Aufgabe, die von jedem geschulten
Bediener ausgeführt werden kann.
Zum Ausrichten der LDU benötigen Sie folgendes Werkzeug:
●
Inbus-Schlüssel 3mm
●
Inbus-Schlüssel 10mm
Die Schrauben zur Ausrichtung der LDU sind dann von oben leicht zugänglich:
1. Hintere Fixierschraube (Inbus 3 mm)
2. Hintere Einstellschraube (Inbus 10 mm)
3. Vordere Fixierschraube (Inbus 3 mm)
4. Vordere Einstellschraube (Inbus 10 mm)
Die beiden Paare aus Fixier- und Einstellschraube sind jeweils konzentrisch angeordnet.
► Lösen Sie die beiden Fixierschrauben (1) und (3) mit einem Inbus-Schlüssel 3 mm.
► Richten Sie mit den beiden Einstellschrauben (2) und (4) die Dipping-Platte aus (Inbus-
Schlüssel 10mm).
Das Drehen der jeweiligen Einstellschraube im Uhrzeigersinn bewirkt ein Anheben der Dipping
Platte an dieser Stelle.
Das Drehen der jeweiligen Schraube gegen den Uhrzeigersinn bewirkt ein Absenken der Dipping-
Platte an dieser Stelle.
Eine Umdrehung der Einstellschrauben entspricht einem Anheben oder Absenken um 0,5mm.
► Schrauben Sie die beiden Fixierschrauben (1) und (3) mit einem maximalen Drehmoment
von 0,75 Nm fest.
