4 操作
4.7 执行自检
280 User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020

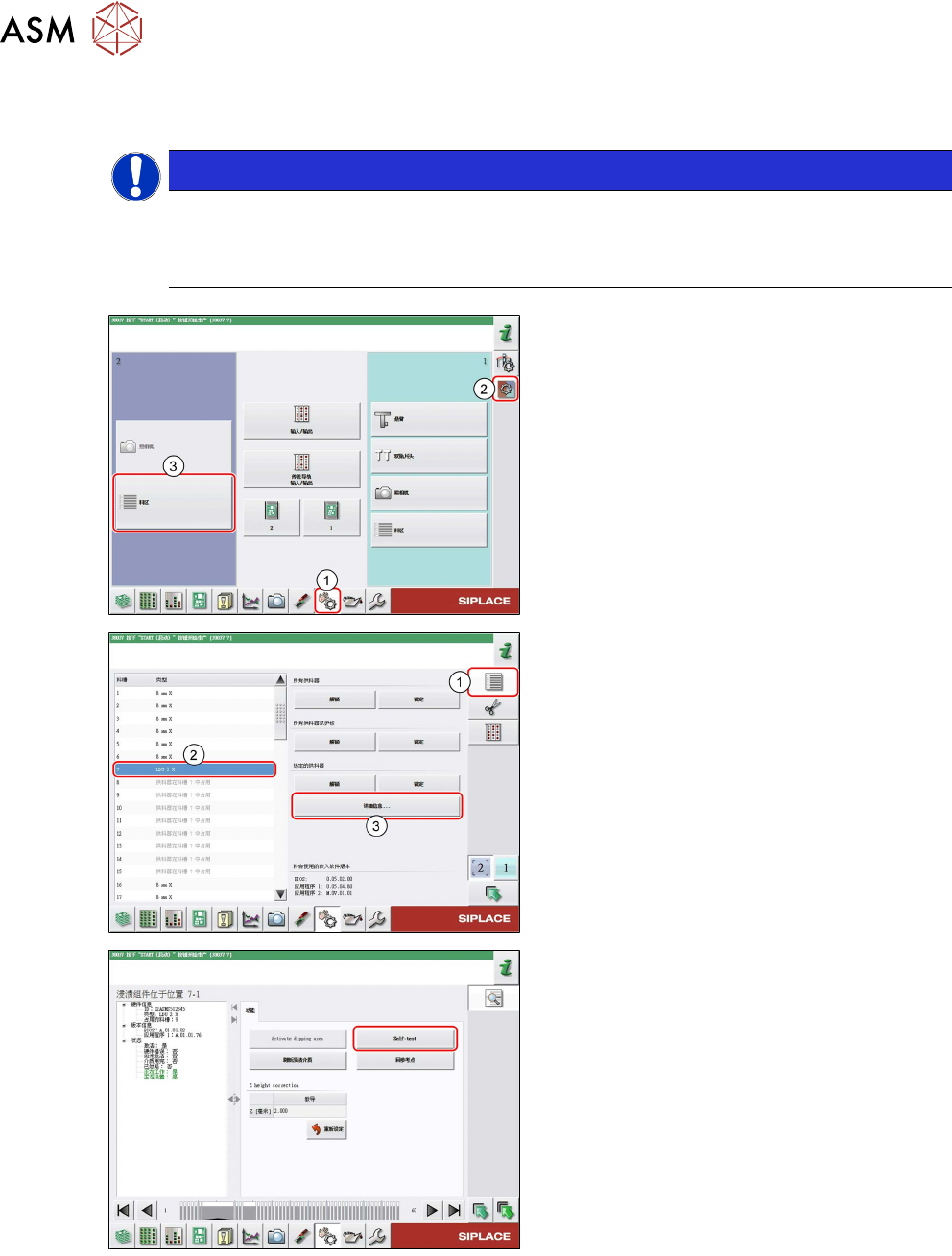

4.7 执行自检
提示
目标组：设置操作员
所述操作是一项不定期执行的任务，仅可由经过培训且具有特定专业知识的操作员（设置操
作员）执行。
► 在贴片机软件中，依次选择
Single
functions
视图
(1)
和
Subsystems
区域
(2)
。
► 选择 LDU 安装的
Location
(3)
。
► 选择
Feeder
区域
(1)
。
► 在已安装供料器的列表中选择 LDU
(2)
。
► 单击
Details…
按钮
(3)
。
► 单击
Self-test
按钮。
LDU 执行自检。
4 操作
4.8 通过用户界面操作控制单元
User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 281

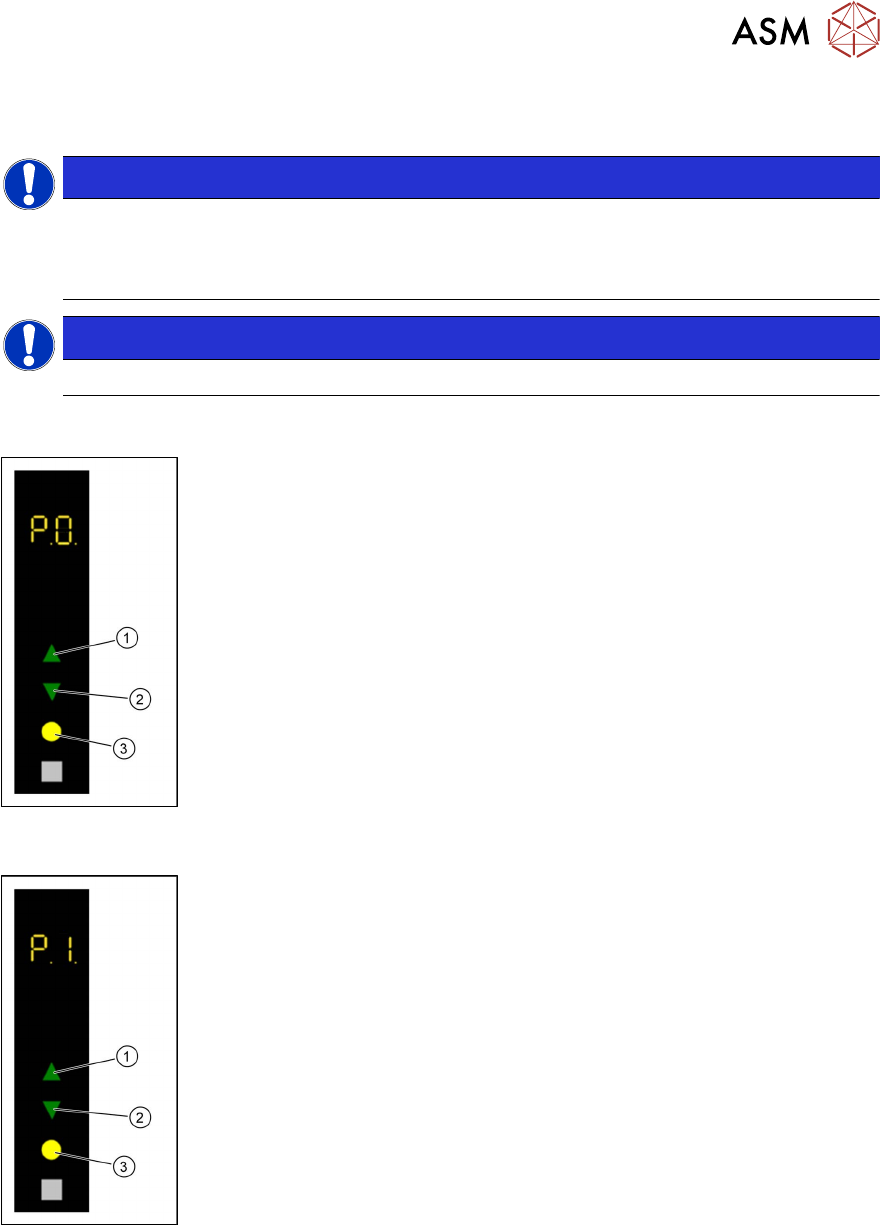

4.8 通过用户界面操作控制单元
提示
目标组：设置操作员
所述操作是一项不定期执行的任务，仅可由经过培训且具有特定专业知识的操作员（设置操
作员）执行。
提示
可由经过培训的操作员通过 GUI 操作控制单元。
注销
► 使用
Up
(1)
或
Down
键
(2)
选择操作模式
P0
。
► 按
Select
键
(3)
。
LDU 将从贴片机注销并解锁。
► 将 LDU 从转换料台上拆下。
启动回参考点
► 使用
Up
(1)
或
Down
键
(2)
选择操作模式
P1
。
► 按
Select
键
(3)
。
LDU 执行回参考点。
4 操作
4.8 通过用户界面操作控制单元
282 User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020

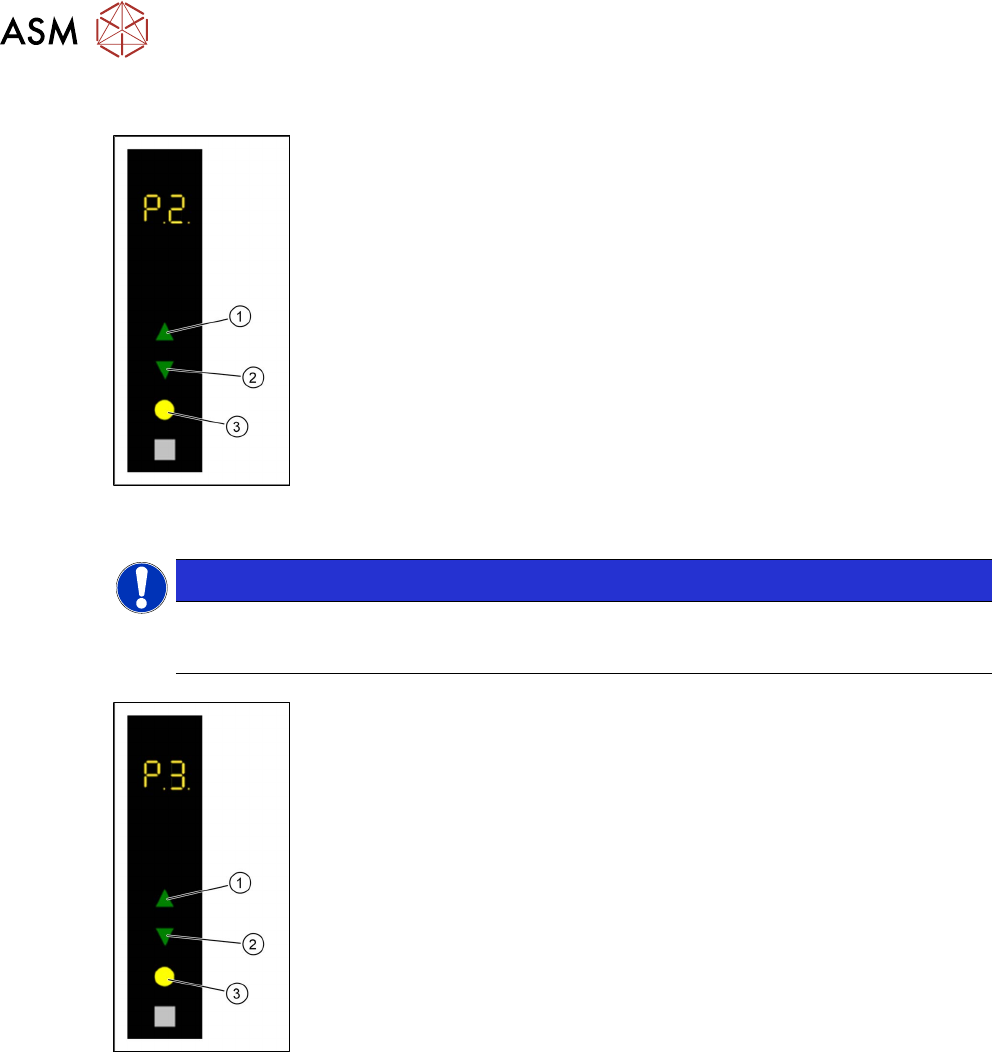

刷新浸渍介质
► 使用
Up
(1)
或
Down
键
(2)
选择操作模式
P2
。
► 按
Select
键
(3)
。
LDU 执行刮刀运动。
调整刮刀速度
提示
仅用于检测用户界面
不论进行何种设置，Serio 始终会使用 SIPLACE Pro 设置！
► 使用
Up
(1)
或
Down
键
(2)
选择操作模式
P2
。
► 按住
Up
键
(1)
，以切换至
Advanced production
接入级别。
► 使用
Up
(1)
或
Down
键
(2)
选择操作模式
P3
。
► 按
Select
键
(3)
。
► 按
Up
(1)
或
Down
键
(2)
以提高或降低刮刀速度值。
7 段显示器 3/4 中显示刮刀速度（以 mm/s 为单位）。
► 按
Select
键
(3)
以保存该值。
