4 操作 4.3 设置浸渍板的零位 User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 269 ► 从列表 (1) 中选择 LDU。 ► 单击 Details… 按钮 (2) 。
4 操作
4.3 设置浸渍板的零位
268 User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020

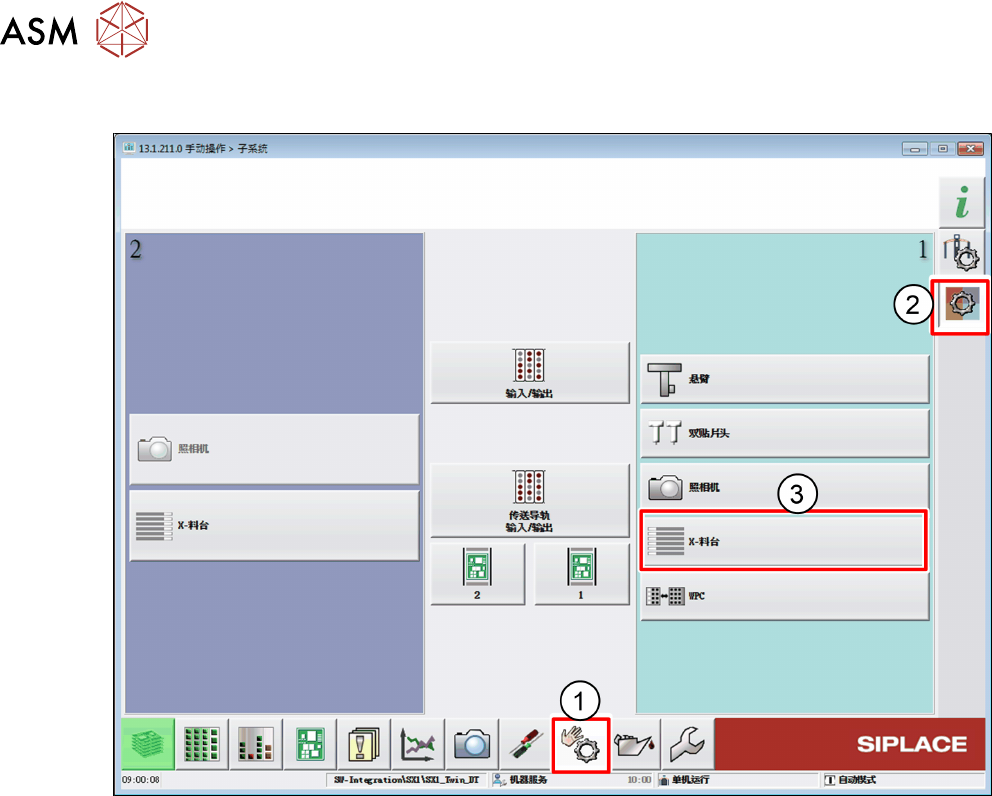

通过贴片机软件进行调整
► 在贴片机软件中，选择
Sensor functions
视图
(1)
。
► 选择
Check sensors and functions of specific components
区域
(2)
。
► 选择 LDU 安装的位置
(3)
。
4 操作
4.3 设置浸渍板的零位
User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 269

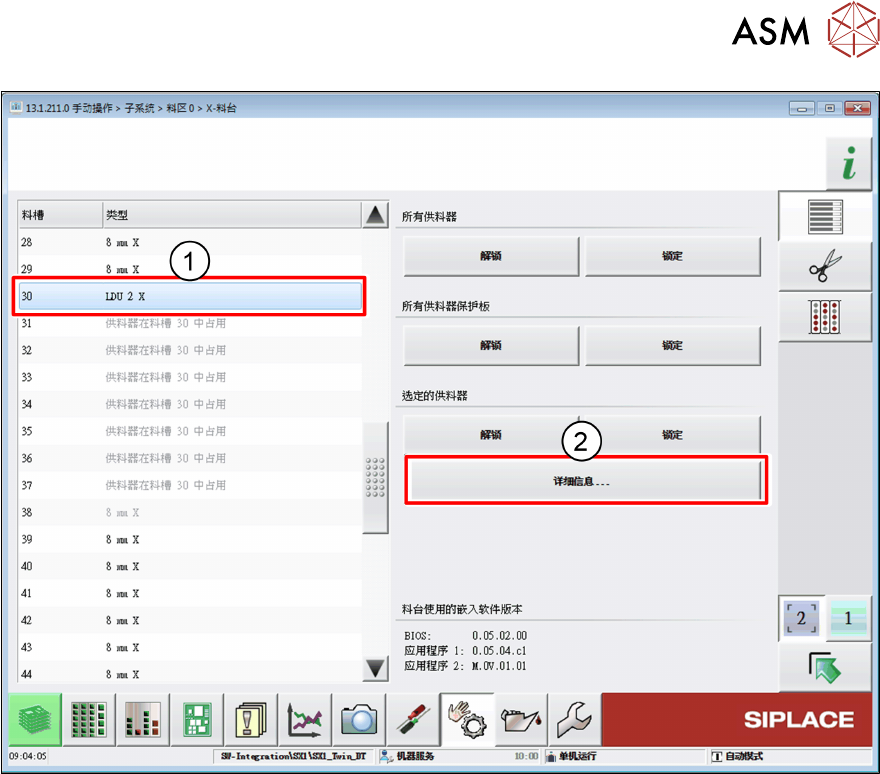

► 从列表
(1)
中选择 LDU。
► 单击
Details…
按钮
(2)
。
4 操作
4.3 设置浸渍板的零位
270 User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020

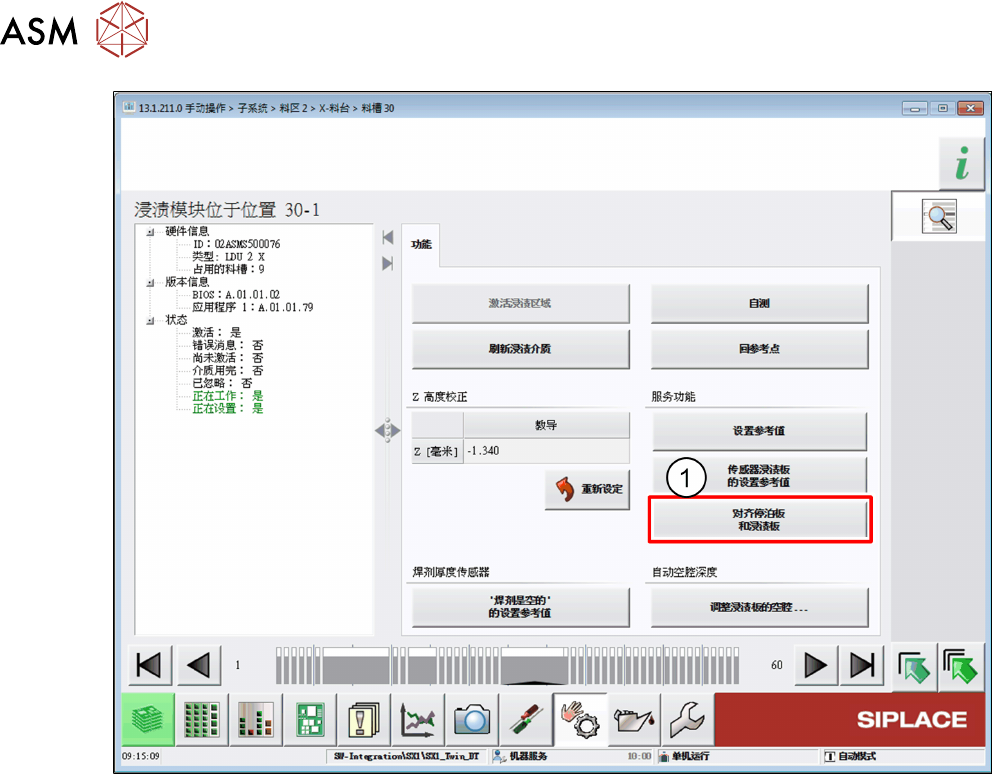

► 单击
Align park plate and dipping plate
按钮
(1)
。
