5 清洁
5.2 拆卸要清洁的部件
User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 301

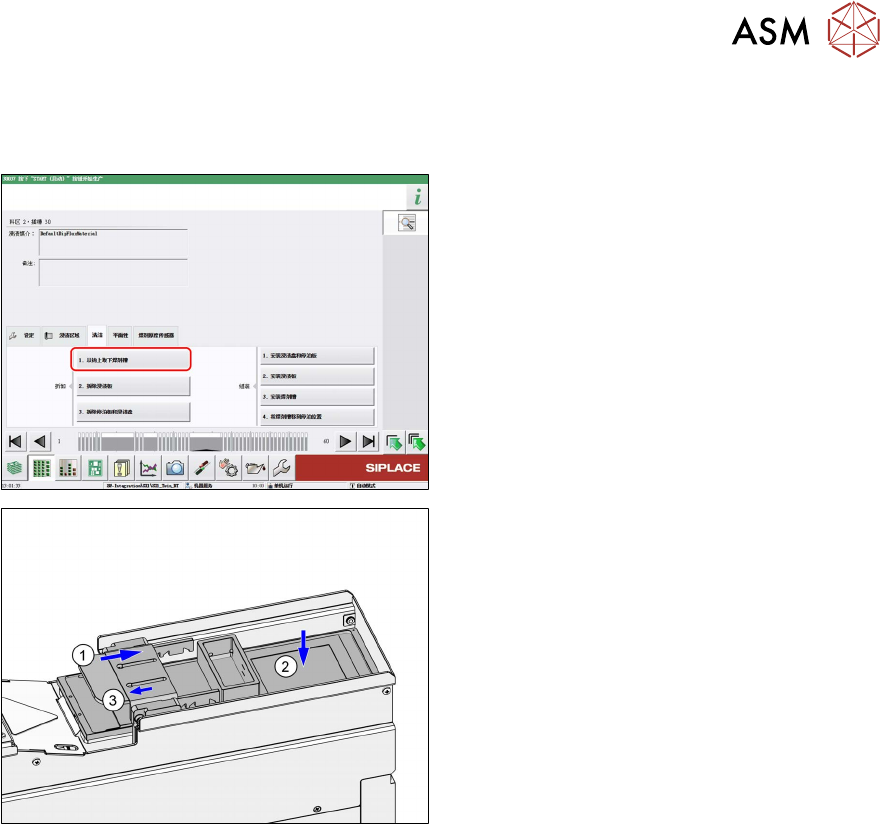

释放焊剂罐
前提条件：已安装挡板和浸渍板。
► 单击
Unhook flux tank
按钮。
(1)
LDU 将刮刀移动至浸渍板上方。
(2)
升降轴下降，并释放焊剂罐。
(3)
LDU 将刮刀稍微向后移动至挡板上方。
► 确保焊剂罐被完全释放。
5 清洁
5.2 拆卸要清洁的部件
302 User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020

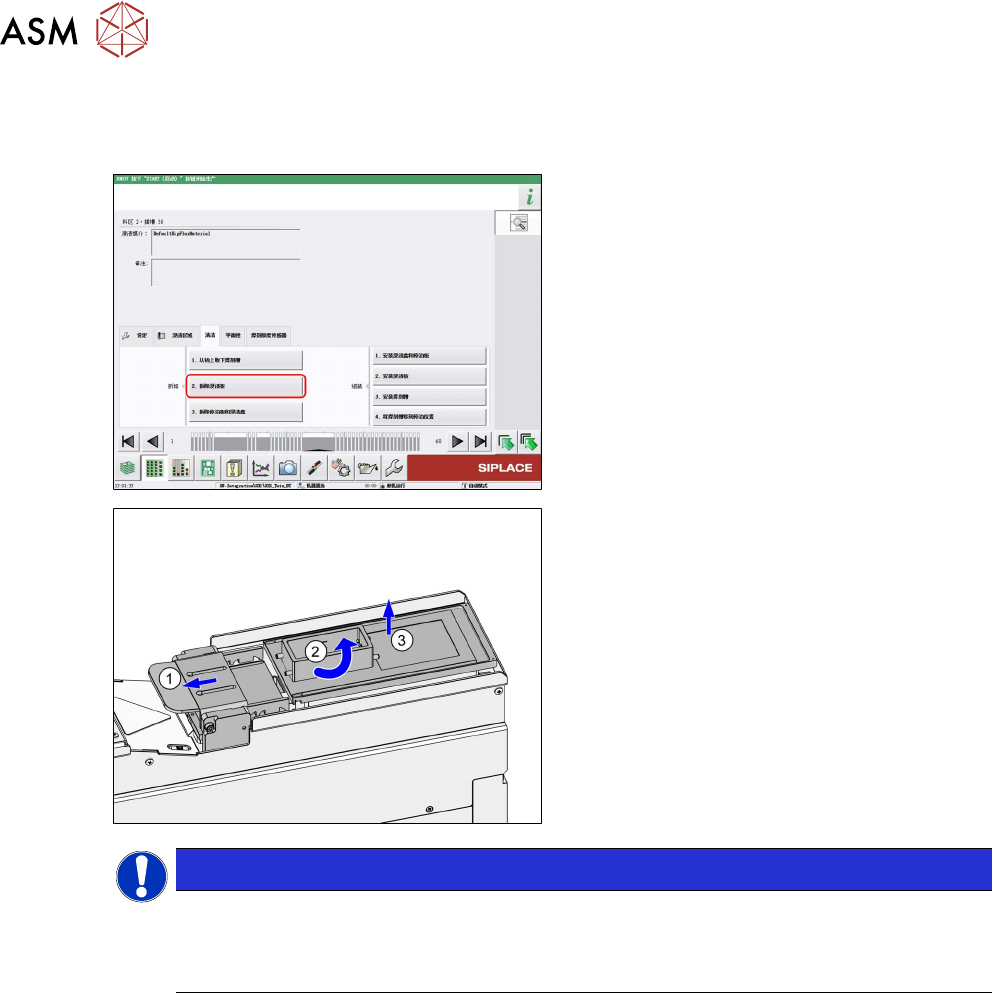

拆卸焊剂罐和浸渍板
前提条件：已安装挡板和浸渍板。
► 单击
Remove dip plate
按钮。
(1)
LDU 将刮刀向后移动至挡板上方，并将浸渍
板和焊剂罐一起提起。
(2)
将浸渍板上的焊剂罐旋转大约 90°。
(3)
将浸渍板连同焊剂罐一起拆下。
提示
避免焊剂泄漏
在拆卸焊剂罐和浸渍板时，将焊剂罐留在浸渍板上，使剩余的焊剂不会从焊剂罐中泄漏出来
污染 LDU。将浸渍板上的焊剂罐旋转大约 90° 并且不要提起它，这样更便于拆卸。
5 清洁
5.2 拆卸要清洁的部件
User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 303

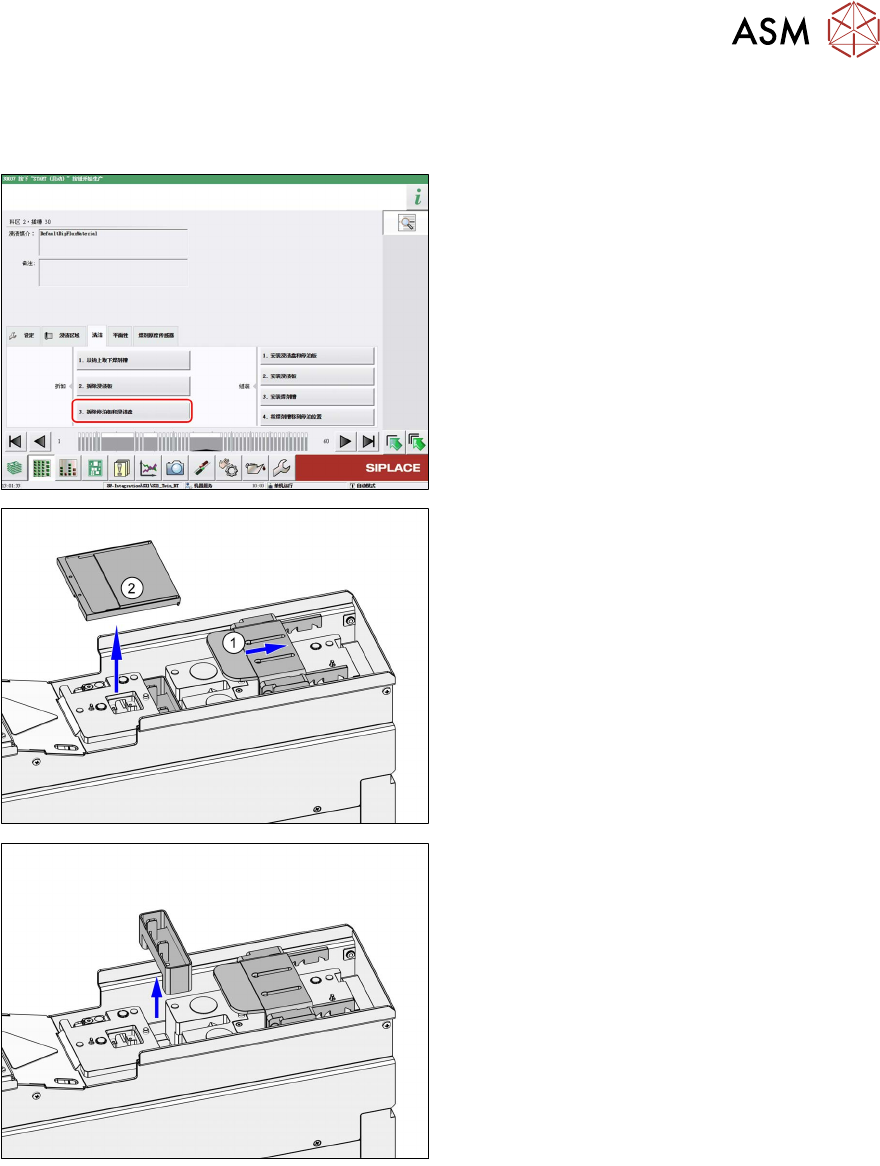

拆卸挡板和承滴盘
前提条件：已安装挡板和承滴盘。已拆下浸渍板。
► 单击
Remove drip tray and park plate
按
钮。
(1)
LDU 将升降轴向后移动，将刮刀向前移动。
(2)
拆卸挡板。
► 拆卸承滴盘。
