4 Bedienung
4.1 Einstellungen in SIPLACE Pro
48 User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020

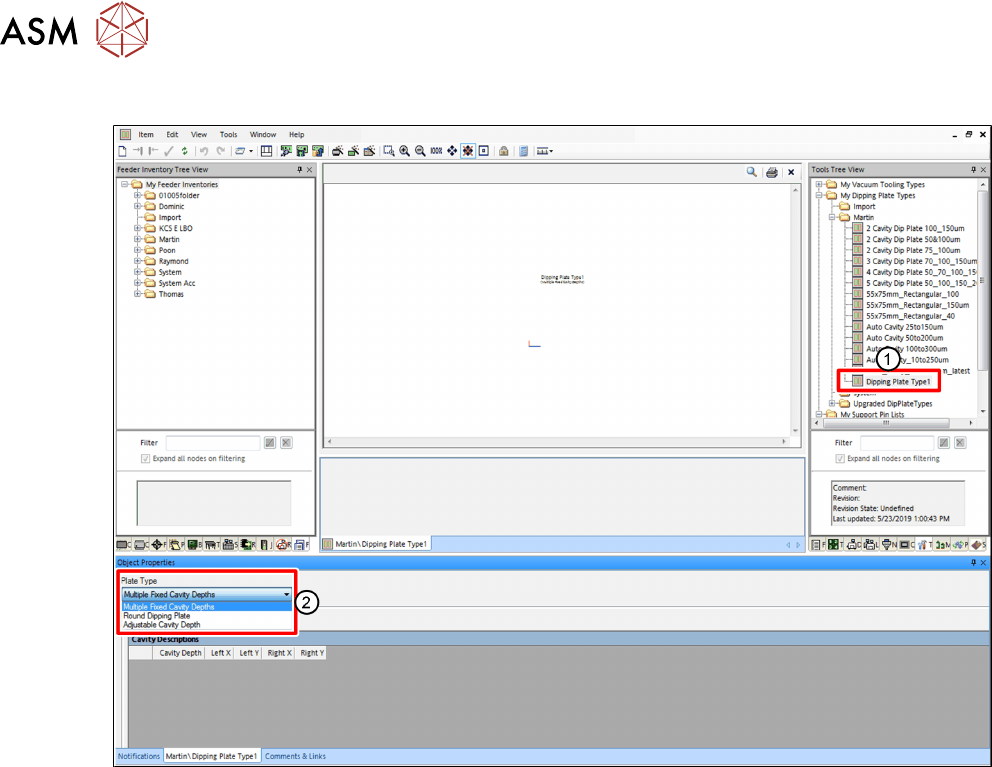

Standard-Dipping-Platte definieren
► Wählen Sie in Tools - Strukturansicht die Dipping-Platte, die definiert werden soll (1).
► Wählen Sie im Bereich Objekt-Eigenschaften im Menü Plattentyp Mehrere feste Kavitä-
tentiefen (2).
4 Bedienung
4.1 Einstellungen in SIPLACE Pro
User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 49

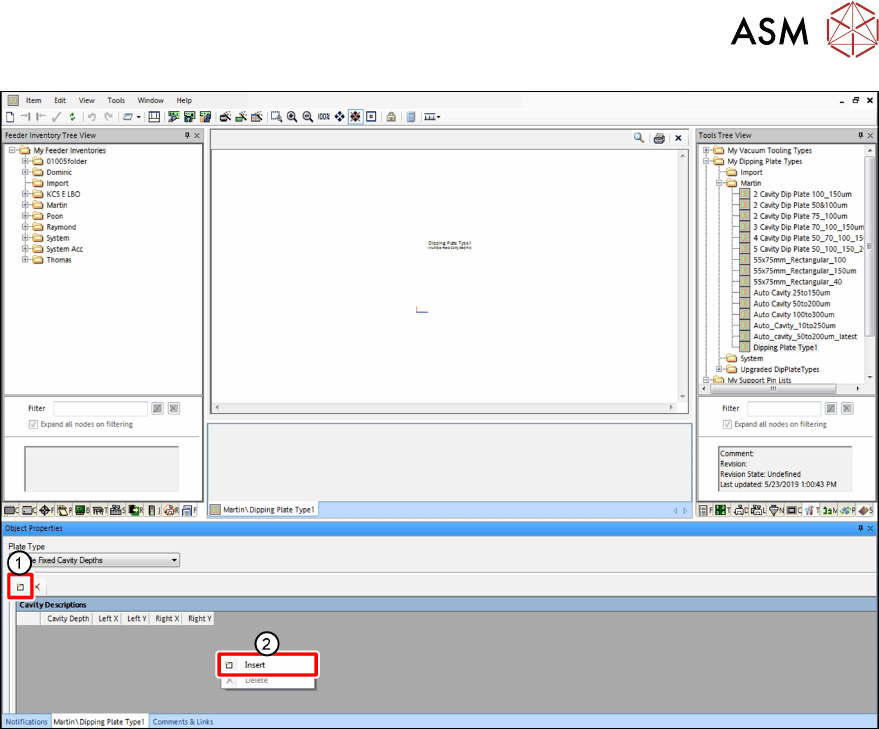

► Klicken Sie auf das Symbol Einfügen (1) oder klicken Sie alternativ mit der rechten Maus-
taste auf den grauen Bereich und wählen Sie im Menü Einfügen
(2).
4 Bedienung
4.1 Einstellungen in SIPLACE Pro
50 User Manual / Bedienungsanleitung / 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020
► Geben Sie die geeigneten Koordinaten und die Kavitätentiefe in die entsprechenden Felder
ein (1)
.
Kavitätentiefe: Tiefe der Kavität
Links X / Links Y: linke untere Ecke der Kavität
Rechts X / Rechts Y: rechte obere Ecke der Kavität
Die Koordinaten und die Tiefe der Kavität werden im Anzeigebereich angezeigt (2).
