Software-Versionsbeschreibung Stationssoftware 505.05 Ausgabe 07/2008
5.18. Flexibler Doppeltransport
Mit dem Leistungsmerkmal "Flexibler Doppeltransport" ist es möglich, eine Transportspur über ihre
maximale Breite hinaus zu verbreitern, um überbreite Leiterplatten (> 216 mm) auch in einer Maschine
mit Doppeltransport verarbeiten zu können. Dazu werden die Transportwangen der zweiten
Transportspur vollständig zusammengefahren. Diese Transportspur ist damit deaktiviert.
Hinweis:
Beim Einstellen der Transportbreite kann es zu einem Crash zwischen der Transportwange
und den LP-Unterstützungen kommen. Es wird eine entsprechende Warnmeldung
ausgegeben, die den Bediener dazu auffordert, die LP-Unterstützungen zu entfernen, bevor
die Transportwangen zusammengefahren werden.
Die beiden nachfolgenden Grafiken veranschaulichen das Prinzip des flexiblen Doppeltransports.
feste
Transportwange
bewegliche
Transportwange
Transportrichtung
Transport-
spur 1
Transport-
spur 2
Deaktivierte
Transportspur

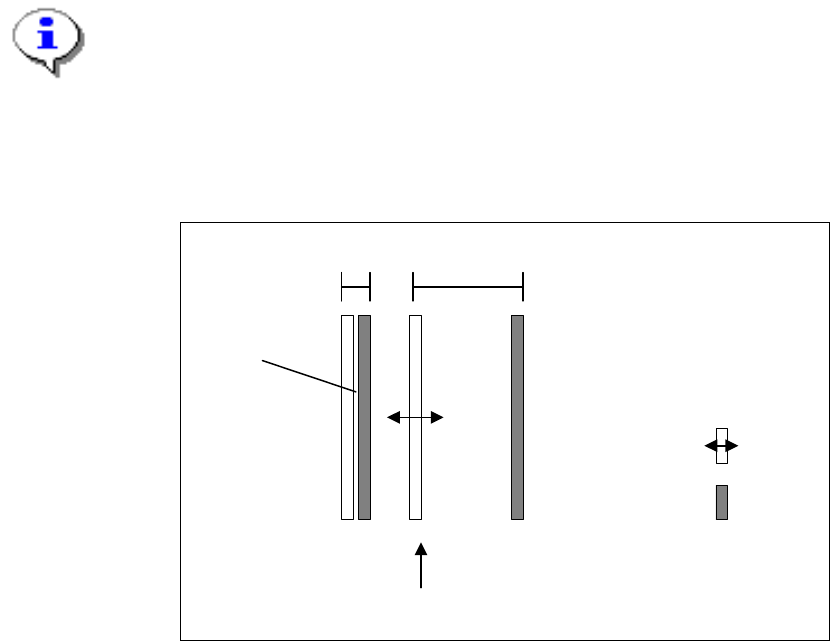

Abb. 5-1: Doppeltransport mit verbreiterter Transportspur 1 (feste Transportwange rechts)
112 von 150
Software Version Description, Station Software 505.05 Ausgabe 07/2008
Transportrichtung
feste
Transportwange
bewegliche
Transportwange
Transport-
spur 2
Transport-
spur 1
Deaktivierte
Transportspur

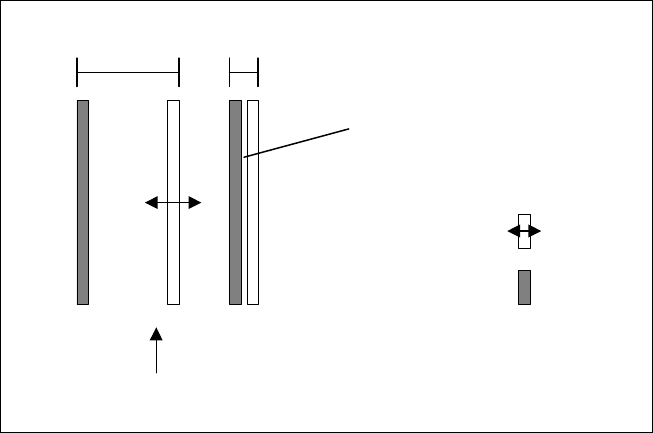

Abb. 5-2: Doppeltransport mit verbreiterter Transportspur 2 (feste Transportwange links)
Die Verbreiterung der Transportspur wird vom Programmiersystem für einen Auftrag vorgegeben, falls
dies für die Fertigung des Auftrags erforderlich ist.
5.18.1. Einschränkungen
- Beim Wechsel in den Modus "Verbreiterter Transport" und zurück in den normalen Modus müssen
immer mechanische Umbauarbeiten durchgeführt werden.
- Wenn die Option "Lange Leiterplatte" verwendet wird, muss sie vor dem Wechsel in den Modus
"Verbreiterter Transport" deaktiviert werden, und die Hardware für die Option muss entfernt
werden.
- In der Linie wird die Breite der Transportspur bestimmt durch die Bestückstation mit der schmälsten
Transportspur. Enthält eine Linie z.B. Stationen des Typs S-27 HM und HF mit "Flexiblem
Doppeltransport", wird aufgrund der S-27 HM nur eine LP-Breite von 216 mm unterstützt und nicht
eine LP-Breite von 250 mm.
- Bei einem Transport, der auf Überbreite eingestellt ist, kann die Anschlagart (Rechts- bzw.
Linksanschlag) erst umgestellt werden, wenn beim Transport eine normale Breite eingestellt wurde
(SIPLACE HS 60).
5.19. Neue Mappingplatte für HS-60, S-27
Bei der HS-60 und der S-27 gibt es zusätzlich zur Standard-Mappingplatte (216 mm) eine 380 mm
breite Mappingplatte, um den Doppeltransport mappen zu können.
113 of 150
Software-Versionsbeschreibung Stationssoftware 505.05 Ausgabe 07/2008
114 von 150
5.20. Anzahl der Wiederholungen beim Abholen eines BE
Ab SIPLACE Pro 2.0 kann für jede Gehäuseform festgelegt werden, wie oft ein Abholvorgang
wiederholt werden soll, wenn er nicht erfolgreich war. Es kann dafür ein Wert von 1 bis 255 eingegeben
werden. Wenn das Abholen der entsprechenden Gehäuseform nach der festgelegten Anzahl der
Abhol-Wiederholungen an der Maschine nicht erfolgreich war, stoppt die Maschine mit einem "Spur
leer"-Fehler.
5.21. Unterschiedliche Pipettentypen auch am 12er C&P-Kopf
Ab der SW-Version 505.xx ist es möglich, unterschiedliche Pipettentypen in den einzelnen Garagen der
Pipettenwechsler-Magazine auch für den 12er C&P-Kopf zu rüsten (wie bereits für den 6er C&P-Kopf).
