Informationen zur Pipettenbeschreibung
Leitfaden für 9xx-Pipetten am TwinHead Pipettenscan zur Verschmutzungserkennung
17 Student Guide SIPLACE Vision (Digital) FSE
Pipettenscan zur Verschmutzungserkennung
3.2.3 Pipettenscan zur Verschmutzungserkennung
Es wird bei Sonderpipetten kein Pipettenscan durchgeführt, auch wenn die originale Pipette eine
Programmierung hierzu enthielt. Siehe hierzu auch "3.2.2 Auszüge aus Pipettenbeschreibungen in der
Stationsanwendung" [ ➙ 16](letzte 11 Zeilen der Pipetten-Datenbeschreibung).
▪ Scanning DipfId4Scan:
Erkennungsvorlage (Modell der Pipettenspitze) für die optische Verschmutzungserkennung.
▪ IsNozzle2Scan:
Pipetten bis zur Größe 1006 werden gescannt. (1005/1006 als Spezial 01005/0201 Pipette).
Pipetten die nicht gescannt werden haben keinen Datenblock für Scan.
▪ Presentation toleranceX - Presentation toleranceY -
Presentation toleranceangle:
Diese Werte definieren den Suchbereich, in µm/grad, für die Pipettenspitzengeometrie.
▪ NumberOfComponents4Scan:
Definiert nach wie viel Bestückzyklen pro Segment der Pipettenscan wiederholt wird. Dabei wird
festgestellt ob die Pipettenoberfläche oder der Pipettenkanal verschmutzt wurde.
▪ Variation X/Y:
Wird derzeit nicht benutzt (definiert in Zukunft eine Exzentrizität).
Leitfaden für 9xx-Pipetten a m TwinHead
3.3 Leitfaden für 9xx-Pipetten am TwinHead
Allgemein e Hinweise
3.3.1 Allgemeine Hinweise
IsNozzle2Scan="1" Aktiviert Pipettenscanning
PresentationToleranceX="20
00"
Suchfeldtoleranzbereich für Scanning in µm.
PresentationToleranceY="20
00"
Suchfeldtoleranzbereich für Scanning.
PresentationToleranceAngle
="5"
Winkeltoleranz für die Pipettenspitze.
NumberOfComponents4Sca
n="350">
Anzahl der BEs pro Segment nachdem – am Ende der LP-Bestückung
- das Scanning wiederholt wird.
<!-- DipfId4Scan: 1=scanning
concern -->
Kommentarzeile
<!-- PresentaionToleranceX
unit [um] -->
Kommentarzeile
<!-- PresentaionToleranceY
unit [um] -->
Kommentarzeile
<!--
PresentaionToleranceAngle
unit [Grad] -->
Kommentarzeile
</Scanning> Ende des Scanning-Datenblocks
Parameter Beschreibung
HINWEIS
Pipettennummern zur Programmierung
Weitere Pipetten, die vom Kunden programmiert werden können:
[520.. 549], [570.. 589]
Informationen zur Pipettenbeschreibung
Pipettenadapter Leitfaden für 9xx-Pipetten am TwinHead
Student Guide SIPLACE Vision (Digital) FSE 18
Pipetten adapter
3.3.2 Pipettenadapter
▪ Über den TH-Pipettenadapter 03011583-02 können ältere Pipettentypen 4xx am TwinHead
verwendet werden.
▪ 9xx-Pipetten (Sonderpipetten) können am TwinHead nur mit Hilfe eines 9xx-4xx-Pipettenadapters
(00330027-04) verwendet werden.
Die Vakuumwerte die mithilfe dieses Adapters am TWINHead erreicht werden weichen stark von den
Werten ab die mit der gleichen Pipettentype am C&P-Kopf erreicht werden.
Pipettenparam eter für 9xx/5xx-Pipetten
3.3.3 Pipettenparameter für 9xx/5xx-Pipetten
Die Pipetten müssen am Programmiersystem SIPLACE Pro als kundenspezifische Pipetten definiert
werden.
Zur optimalen Verwendung von 9xx-Pipetten am TwinHead ist die Anpassung folgender Parameter
erforderlich:
HINWEIS
Reservierte Pipettennummern
Weitere Pipetten, die als SIPLACE-Definition vorgegeben sind:
550… 556 und [590.. 599]
HINWEIS
Art und Quelle der Gefahr
Am TwinHead werden keine Pipetten optisch auf Verschmutzung gescannt.
VORSICHT
Pipettenadapter 00330027-04 erforderlich!
Der Pipettenadapter 00330027-04 besitzt eine zusätzliche blaue Membrane, die korrekte
Vakuumwerte sicherstellt.
► Sollte der Versionsstand -04 nicht verfügbar sein, so muss überprüft werden, ob der
Pipettenadapter des TwinHead luftdicht im 9xx-4xx-Pipettenadapters sitzt. Dazu sollte der
Vakuumwert geschlossen überprüft werden - die Pipette wird dabei mit dem Finger
abgedichtet.
SIPLACE Pro Name an HF-Maschinen (505.x) an X-Maschinen (6xx)
Nennlänge Pipettenlänge Length
Min. Abweichung Min_Vak_Abstand VacMinDifference
Kubisches Vakuum Kub_Vak_Schwellwert VacCubic
Vakuum Nicht kubisch Nkub_Vak_Schwellwert VacNonCubic
Toleranz für undicht Zul_Undichtigkeit VacLeakyTol
Vakuumprüfung --- VacCheck
Höhenprüfung --- HeightCheck
HINWEIS
Als Vorlage für die Pipettenparameter der Kundenpipette dienen die Parameter der
entsprechenden 9xx-Pipette
Hierbei muss unbedingt beachtet werden, dass der Parameterwert NKub_Vak_Schwellwert
der 9xx-Pipette als Parameterwert Kub_Vak_Schwellwert der 5xx-Pipette eingetragen wird.
Informationen zur Pipettenbeschreibung
Leitfaden für 9xx-Pipetten am TwinHead Pipettenparameter für 9xx/5xx-Pipetten
19 Student Guide SIPLACE Vision (Digital) FSE
Pipetten länge – Length
3.3.3.1 Pipettenlänge – Length
Mit der angegebenen Pipettenlänge werden die Z- Achsensollpositionen für das Abholen, Zentrieren
und Bestücken berechnet.
▪ Ein zu großer Wert für die Pipettenlänge führt bis zum Ausgleich der Fehlhöhe durch die
automatische Z- Höhenkorrektur der Maschine zu Bestückleistungsverlusten bzw. zu falschen
Höheneinstellungen beim optischen Zentrieren an der stationären BE-Kamera.
▪ Ein zu geringer Wert für die Pipettenlänge verursacht ein Auftreffen der Z- Achse mit zu hoher
Geschwindigkeit bei Abholen und Bestücken. Die Z-Achse trifft dann mit zu hoher Geschwindigkeit
auf die Bauteile (bei den ersten Abholvorgängen) bzw. auf die erste Leiterplatte (Nageln).
Die Pipettenlänge und die BE-Höhe ergeben zusammen den Z-Verfahrweg nach oben, damit wird
sichergestellt, dass auch ein 25 mm hohes BE nicht umgestoßen wird.
► Portal positionieren mit Z-Achse im Sicheren Bereich.
Min.Abwe ichung: Min_Vak_Abstand - VacMinDiff erence
3.3.3.2 Min.Abweichung: Min_Vak_Abstand - VacMinDifference
Dieser Wert entspricht der minimal zulässigen Vakuumdifferenz zwischen dem Vakuumwert offen
und Vakuumwert geschlossen und dient bei der offenen Pipette zur Überwachung des Verschleißes
und der Verschmutzung (z. B. durch Lotpaste) der Pipette.
Die Überprüfung erfolgt während des Gesamtreferenzlaufs der Maschine und nach dem
Pipettenwechsel. Wird bei der Prüfung der Minimalwert unterschritten, erfolgt an der Station die
Fehlermeldung "Vakuumdifferenz zwischen offen und geschlossen zu gering". Der Parameter wird als
absoluter Druckwert in 0,1 mbar angegeben.
Bei der Erzeugung der 5xx-Kundenpipette sollte der Originalwert der entsprechenden 9xx-Pipette
verwendet werden. Stellen sie sicher, dass der Adapter für den TwinHead und der des Pipettenadapters
dicht abschließen.

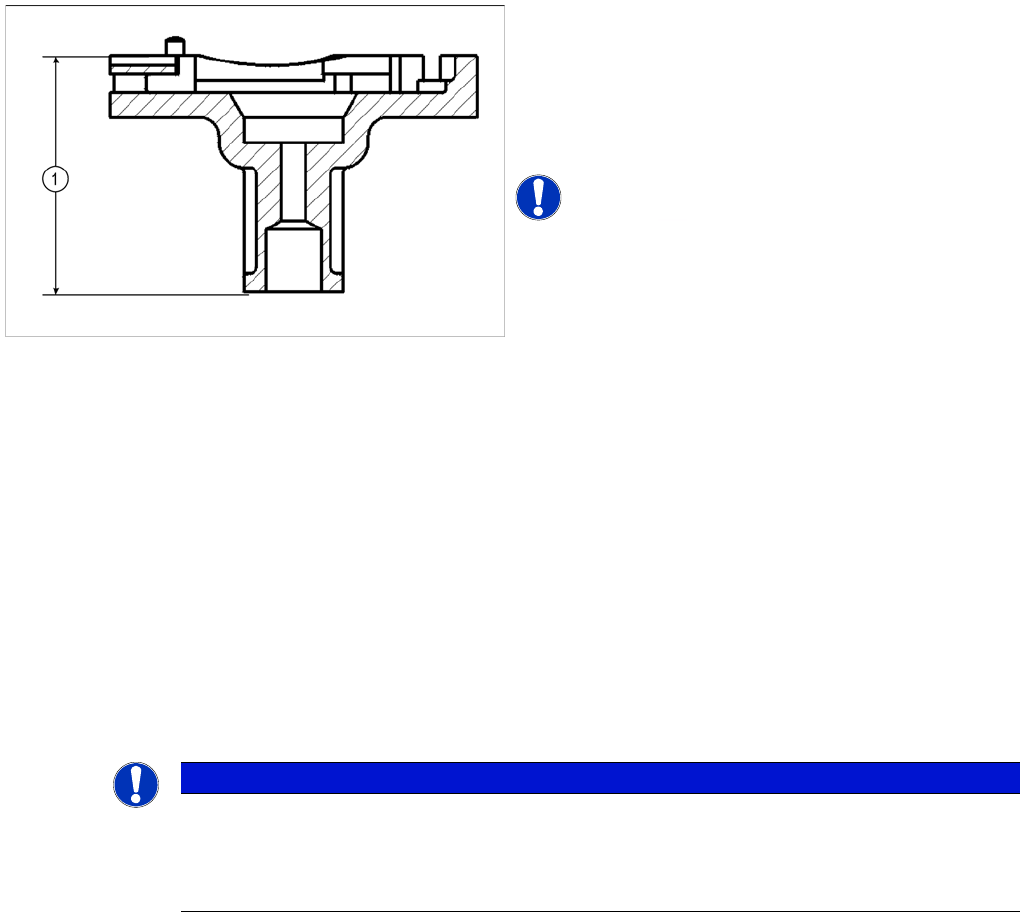

Zur Ermittlung der Pipettenlänge muss zu der Länge der
9xx-Pipette 9,5 mm addiert werden (entspricht der
relevanten Länge des Pipettenadapters).
Die einzutragende Gesamtlänge (1) entspricht dem
Abstand von der Pipettenspitze bis zur Stirnseite des
Adapters (ohne TH- Adapter!).
HINWEIS! Pipettenlänge möglichst genau
angeben!
Pipettenlängenfehler ab 1 mm werden an der
Stationssoftware angezeigt.
Bei Mehrfachmessung an Stationären BE-Kameras
wirken sich die Pipettenlängenfehler bzw. BE-
Höhenprogrammierfehler bereits wesentlich früher aus.
Halten sie Toleranzen von ca. +/-0,2 mm ein.
HINWEIS
Das Portal positioniert beim Bestücken nur wenn Z sich in oberster Position befindet!
Bei 6xx Stations-SW wird Höhenüberprüfung auf Aktiviert gestellt.
Danach wird die Pipettenlänge beim Referenzlauf (1. Pipette aufnehmen) gemessen und der
Messwert als Bezugswert gesetzt.
