4.6.8 Abschließende Arbeiten
► Bestätigen Sie den Abschluss des Kalibriervorgangs, der Träger mit den Weissnormalen wird in das
Ausgabeband transportiert.
► Entnehmen Sie den Träger und beenden Sie SITEST
► Beim Verlassen von SITEST werden Sie dazu aufgefordert die Maschinendaten zu speichern. Wird
dies bestätigt werden die ermittelten Werte in die Kamera-EPROMs geschrieben.
XML-Report (S W 605.xx)
4.6.9 XML-Report (SW 605.xx)
Zur Beurteilung der FCCS-Resultate gilt:
Alle eingebauten Beleuchtungsebenen sollten ähnliche Helligkeitsgrundwerte aufweisen.
Beleuchtungsebenen mit hohen Abweichungen deuten auf Schäden an den LEDs oder deren
Ansteuerung hin.
Kameras mit Helligkeitsgrundwerte über 400 sollten zur Wartung an ASM Assembly Systems
eingesendet werden.
Bei Resultaten von etwa 800 funktioniert die Kamera nicht mehr. Die FCCS-SW gibt dann eine
entsprechende Fehlermeldung aus und bricht die Messung ab.
► Über den Buttom „Report im PDF-Format
erzeugen...“ werden alle Kalibrierergebnissse der
Kameras in Tabellenform dargestellt.
► Erklärung Reportdatei, siehe „Reportdatei ab SW
705.03“
HINWEIS
Zu Reportzwecken finden Sie im Verzeichnis C:\SR-Daten\FCCS für jede Kamera zwei
XML-Dateien.
Die Dateinamen sind mit einer Zeitangabe und folgenden Kennungen versehen.
- Portalbezeichnung
- Kameratypnamen
- vor (before) / nach (after) Kalibrierung
- Datumsstempel
► Beispiel: Gantry_1_CameraID_25_after_FCCS_2008_06_06_14_01_28.xml
HINWEIS
Ab der oben genannten Stationssoftware wird nach der Kalibrierung automatisch eine
Reportdatei generiert.
► Beispiel: Report_FCCS_SX2_00004133_2011-01-31_15-20-40 aktuell aus SW705-03.pdf
Bauelemente-Sensoren
Weißabgleich der SIPLACE Vision Kameras digital XML-Report (SW 605.xx)
53 Student Guide SIPLACE Vision (Digital) FSE

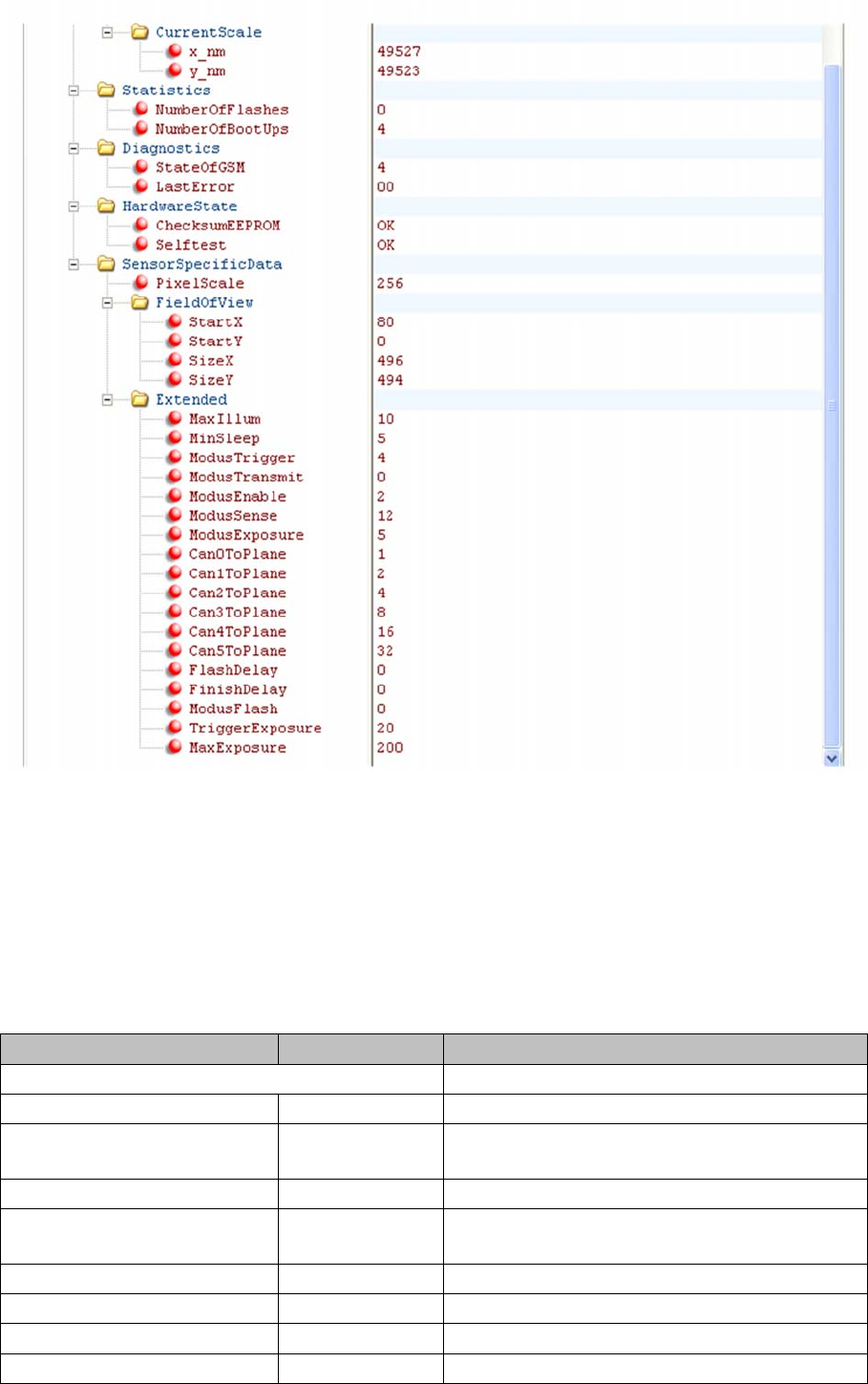

Auszug aus der FCCS…xml-Datei:
Bauelemente-Sensoren
Bedeutungen der Parametereinträge Weißabgleich der SIPLACE Vision Kameras digital
Student Guide SIPLACE Vision (Digital) FSE 54
Bedeutungen der Parametereinträge
4.6.10 Bedeutungen der Parametereinträge
Die XML-Dateien die zum (Beginn) Abschluss der Kalibrierung erstellt werden zeigen folgende
Parameter.
CameraData_36_KL-U5-0003_Gantry1.xml ist die Reportdatei der Kameradaten. Diese kann aus
dem Kamera-EPROM vor Kalibrierbeginn ausgelesen werden.
FCCS.. datum .zeit .xml ist die Resultatsdatei der Kameradaten. Diese kann auf das Kamera-
EPROM nach Field camera calibration Service (FCCS) gesichert werden.
Parametername Wert der Kamera Kommentar
<?xml version="1.0" encoding="Windows-1252" ?>
- <Sensorsystem Version ="1.0"> Kameraversion
<General SensorSystemType ="29" Bauelementkameratyp (hier für C&P 6
Bestückkopf)
MaterialNumber ="3018637-02"
SerialNumber ="KL-U5-0013" /> Kameraseriennummer (auch auf dem Kamera-
aufkleber)
<Camera Type ="iX20-K01" CCD Sensortyp
Version ="VER 0002"
SerialNumber ="0055.10.06" />
<Firmware Firmwareversionen mit SITEST ‘downloadbar’
