Bauelemente-Sensoren Ablauf Kamerakalibrierung ab SW705.03 Weißabgleich der SIPLACE V is ion Kameras digital Student Guide SIPLACE Vision (Digital) FSE 50 Ablauf Kame rakalib rierung ab SW705.0 3 4.6.7 Ablauf Kamerakal i…
Bauelemente-Sensoren
Weißabgleich der SIPLACE Vision Kameras digital Beleuchtungskalibrierablauf (SW605.xx)
49 Student Guide SIPLACE Vision (Digital) FSE
Beleuchtungskalibrierablauf (SW605.xx)
4.6.6 Beleuchtungskalibrierablauf (SW605.xx)
► Die LP-Kamera wird zur Anwesenheitsprüfung der Kalibrierteile positioniert. Durch
Markenerkennung wird die Vollständigkeit der Kalibrierteile überprüft.
► Die LP-Kamera zentriert die 3 Marken zur
Lageerkennung des Kalibrierteilträgers.
► Die Beleuchtungskalibrierung der LP-Kamera wird
ausgeführt.
(siehe Bild der Standard LP-Kamera)
► Die Tray-Lageerkennung wird nochmals ausgeführt.
► Der Bestückkopf des Portals holt sein jeweils
passendes Kalibrierteil für die BE-Kamera ab.
► Das Kalibrierteil wird unter bzw. über die jeweilige
BE-Kamera gebracht, der Abgleich wird ausgeführt
und das Kalibrierteil wieder zurückgelegt.
(Hier sehen Sie das Videobild der C&P6-BE-
Kamera.)
► Der Kalibriervorgang wird für die Kameras des 2.
Portals des Bearbeitungsbereiches bzw. für den 2.
Bestückkopf des Portals wiederholt.
Bauelemente-Sensoren
Ablauf Kamerakalibrierung ab SW705.03 Weißabgleich der SIPLACE Vision Kameras digital
Student Guide SIPLACE Vision (Digital) FSE 50
Ablauf Kamerakalibrierung ab SW705.03
4.6.7 Ablauf Kamerakalibrierung ab SW705.03
Damit keine Rüstung des Kunden verändert werden muss wird ein Schwarzer Kalibrierteilträger in den
LP-Transport 1 eingefahren, geklemmt optisch zentriert, die Weißabgleichkalibrierteile auf Anwesenheit
geprüft und dann wird der Beleuchtungskalibriervorgang (Weißabgleich) gestartet.
HINWEIS
Art und Quelle der Gefahr
Zur Gewährleistung der erfolgreichen Kamerakalibrierung für die komplette Linien wird
empfohlen einen Trockenlauf der Kamerakalibrierung ohne speichern der Kalibrierwerte
durchzuführen.
Dies ist notwendig, da ein Abbruch der Kalibrierung zu unterschiedlichen Beleuchtungswerten
der Kameras in der Linie führt. Die sichere Erkennung der Bauelemente, über die Line, kann
erst nach Ersetzen der auffälligen Kamera und erneuter Kalibrierung aller Kameras der Line
gewährleistet werden.
HINWEIS
Vorbedingungen :Pipettenkonfiguration, Transportbreite, usw.
Sie können zu jeden Zeitpunkt den SW-Assistenten verlassen, um über die Einzelmenüs die
geforderten Vorbedingungen sicherzustellen.
► Schalten Sie die Maschine ein.
► Drücken Sie die Start Taste, um den
Gesamtreferenzlauf zu starten
► Melden Sie sich als Kunde (Service) an.
► Wechseln Sie in das Menü SERVICE.
► Wählen Sie „Beleuchtung kalibrieren“.
► Wählen Sie die zu kalibrierenden Kameras aus.
► Die in der Spalte angegebenen Pipettentypen
müssen am Kopf bzw, im Pipettenwechsler zur
Verfügung stehen.
Bauelemente-Sensoren
Weißabgleich der SIPLACE Vision Kameras digital Ablauf Kamerakalibrierung ab SW705.03
51 Student Guide SIPLACE Vision (Digital) FSE

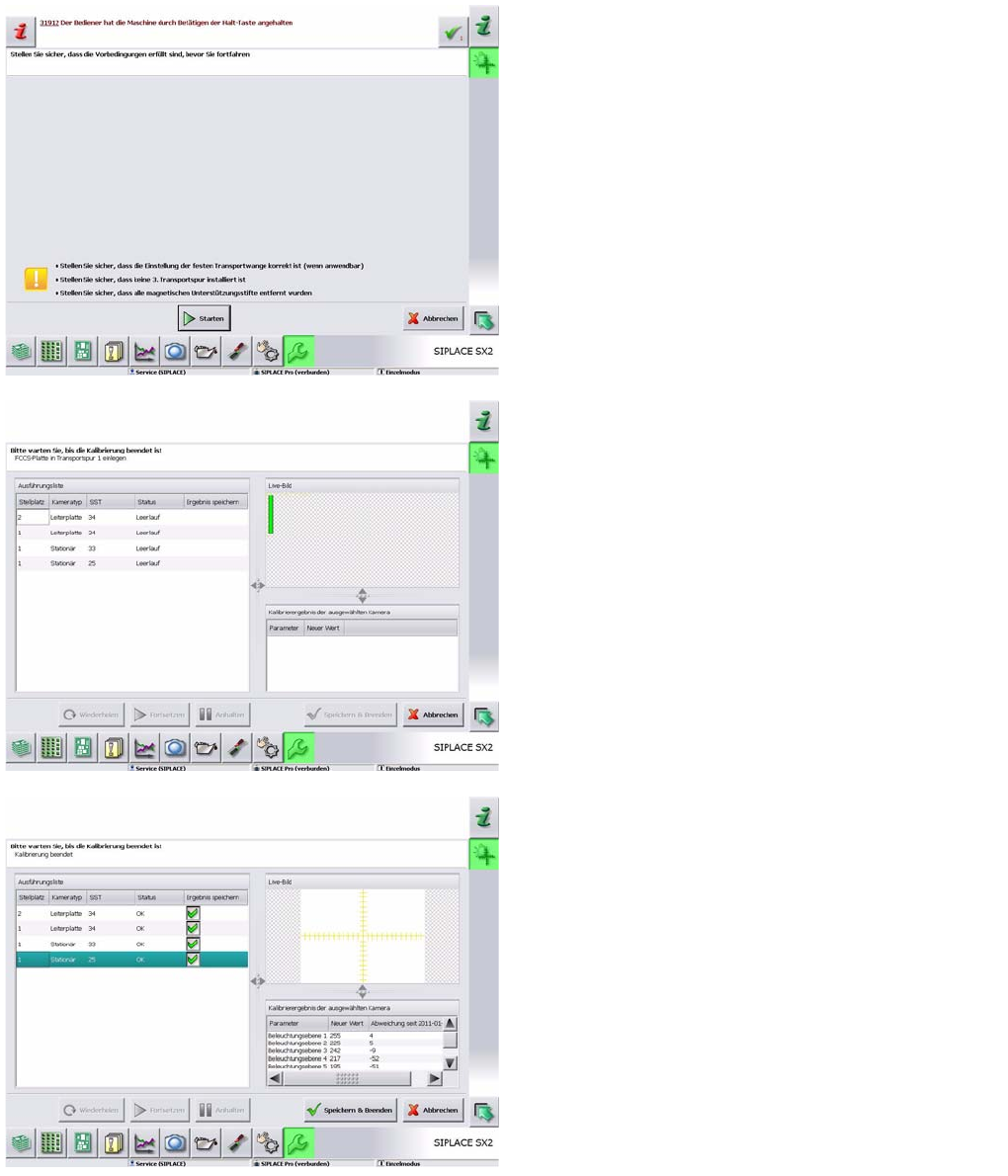

► Bevor Sie die START Taste drücken, stellen Sie
sicher, dass alle unten aufgeführten Bedingungen
erfüllt sind.
► Legen Sie nun das Kamera Kalibriertray in die
Transportspur ein.
► Die Kalibrierung startet automatisch, wenn das Tray
im Bestückbereich geklemmt wurde.
► Nach der Kalibrierung, wird der Status angezeigt.
► Über den Buttom „Speichern&Beenden“ werden die
Daten in die Kameras geschrieben und Sie haben die
Möglichkeit sich das Ergebniss in Dateiform
anzeigen zu lassen.
