Bauelemente-Sensoren Abschließende Arbeiten Weißabgleich der SIPLACE Vision Kameras d ig ital Student Guide SIPLACE Vision (Digital) FSE 52 Abschließe nde Arbe iten 4.6.8 Abschließende Arbeiten ► Bestätigen Sie den Absch…
Bauelemente-Sensoren
Weißabgleich der SIPLACE Vision Kameras digital Ablauf Kamerakalibrierung ab SW705.03
51 Student Guide SIPLACE Vision (Digital) FSE
► Bevor Sie die START Taste drücken, stellen Sie
sicher, dass alle unten aufgeführten Bedingungen
erfüllt sind.
► Legen Sie nun das Kamera Kalibriertray in die
Transportspur ein.
► Die Kalibrierung startet automatisch, wenn das Tray
im Bestückbereich geklemmt wurde.
► Nach der Kalibrierung, wird der Status angezeigt.
► Über den Buttom „Speichern&Beenden“ werden die
Daten in die Kameras geschrieben und Sie haben die
Möglichkeit sich das Ergebniss in Dateiform
anzeigen zu lassen.
Bauelemente-Sensoren
Abschließende Arbeiten Weißabgleich der SIPLACE Vision Kameras digital
Student Guide SIPLACE Vision (Digital) FSE 52
Abschließende Arbeiten
4.6.8 Abschließende Arbeiten
► Bestätigen Sie den Abschluss des Kalibriervorgangs, der Träger mit den Weissnormalen wird in das
Ausgabeband transportiert.
► Entnehmen Sie den Träger und beenden Sie SITEST
► Beim Verlassen von SITEST werden Sie dazu aufgefordert die Maschinendaten zu speichern. Wird
dies bestätigt werden die ermittelten Werte in die Kamera-EPROMs geschrieben.
XML-Report (S W 605.xx)
4.6.9 XML-Report (SW 605.xx)
Zur Beurteilung der FCCS-Resultate gilt:
Alle eingebauten Beleuchtungsebenen sollten ähnliche Helligkeitsgrundwerte aufweisen.
Beleuchtungsebenen mit hohen Abweichungen deuten auf Schäden an den LEDs oder deren
Ansteuerung hin.
Kameras mit Helligkeitsgrundwerte über 400 sollten zur Wartung an ASM Assembly Systems
eingesendet werden.
Bei Resultaten von etwa 800 funktioniert die Kamera nicht mehr. Die FCCS-SW gibt dann eine
entsprechende Fehlermeldung aus und bricht die Messung ab.

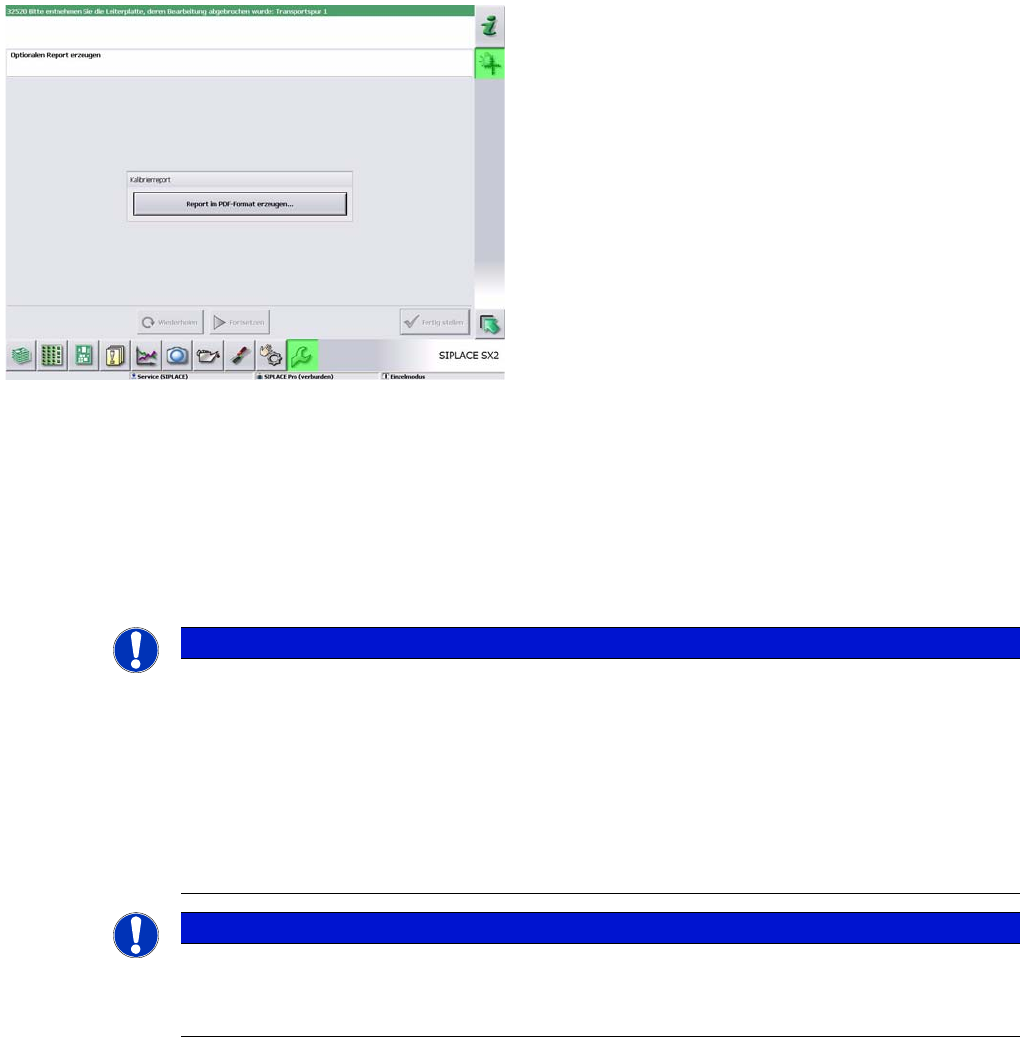

► Über den Buttom „Report im PDF-Format
erzeugen...“ werden alle Kalibrierergebnissse der
Kameras in Tabellenform dargestellt.
► Erklärung Reportdatei, siehe „Reportdatei ab SW
705.03“
HINWEIS
Zu Reportzwecken finden Sie im Verzeichnis C:\SR-Daten\FCCS für jede Kamera zwei
XML-Dateien.
Die Dateinamen sind mit einer Zeitangabe und folgenden Kennungen versehen.
- Portalbezeichnung
- Kameratypnamen
- vor (before) / nach (after) Kalibrierung
- Datumsstempel
► Beispiel: Gantry_1_CameraID_25_after_FCCS_2008_06_06_14_01_28.xml
HINWEIS
Ab der oben genannten Stationssoftware wird nach der Kalibrierung automatisch eine
Reportdatei generiert.
► Beispiel: Report_FCCS_SX2_00004133_2011-01-31_15-20-40 aktuell aus SW705-03.pdf
Bauelemente-Sensoren
Weißabgleich der SIPLACE Vision Kameras digital XML-Report (SW 605.xx)
53 Student Guide SIPLACE Vision (Digital) FSE

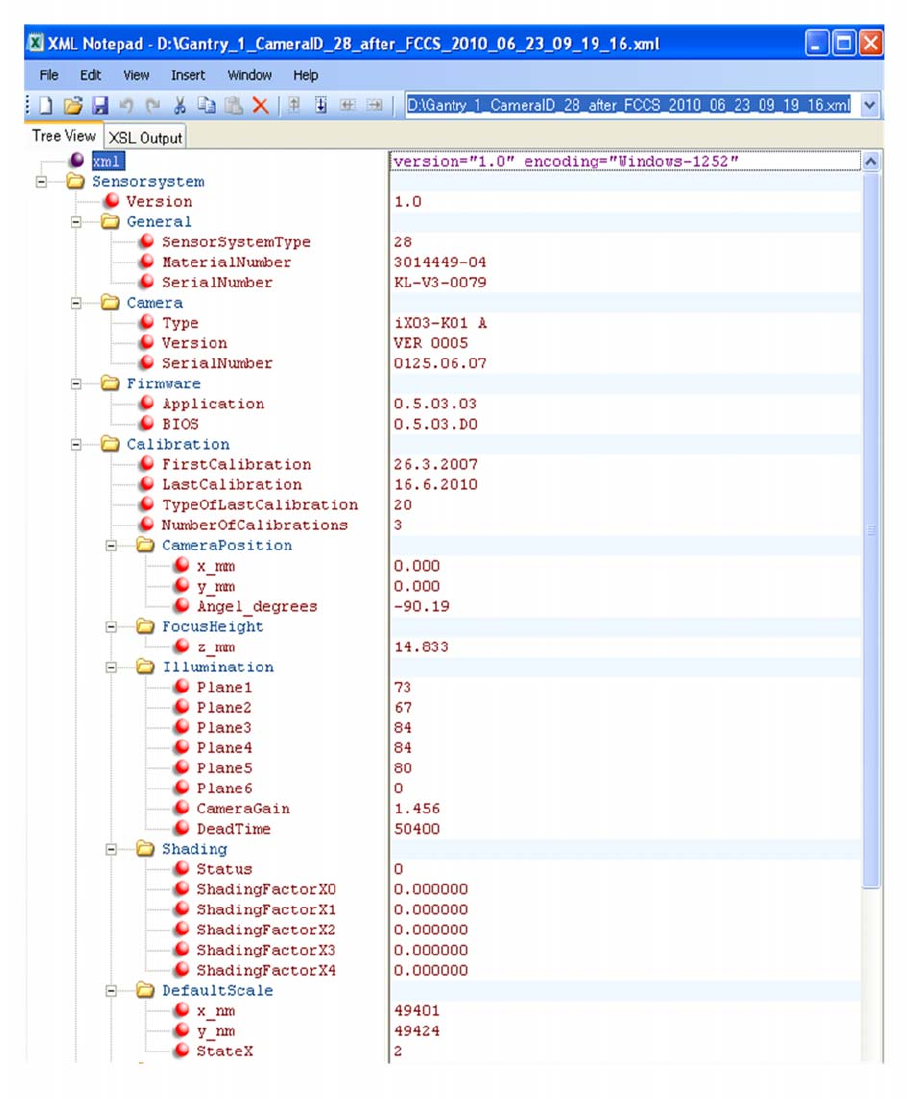

Auszug aus der FCCS…xml-Datei:
