Bauelemente-Sensoren
Weißabgleich der SIPLACE Vision Kameras digital Reportdatei ab SW 705.03
57 Student Guide SIPLACE Vision (Digital) FSE

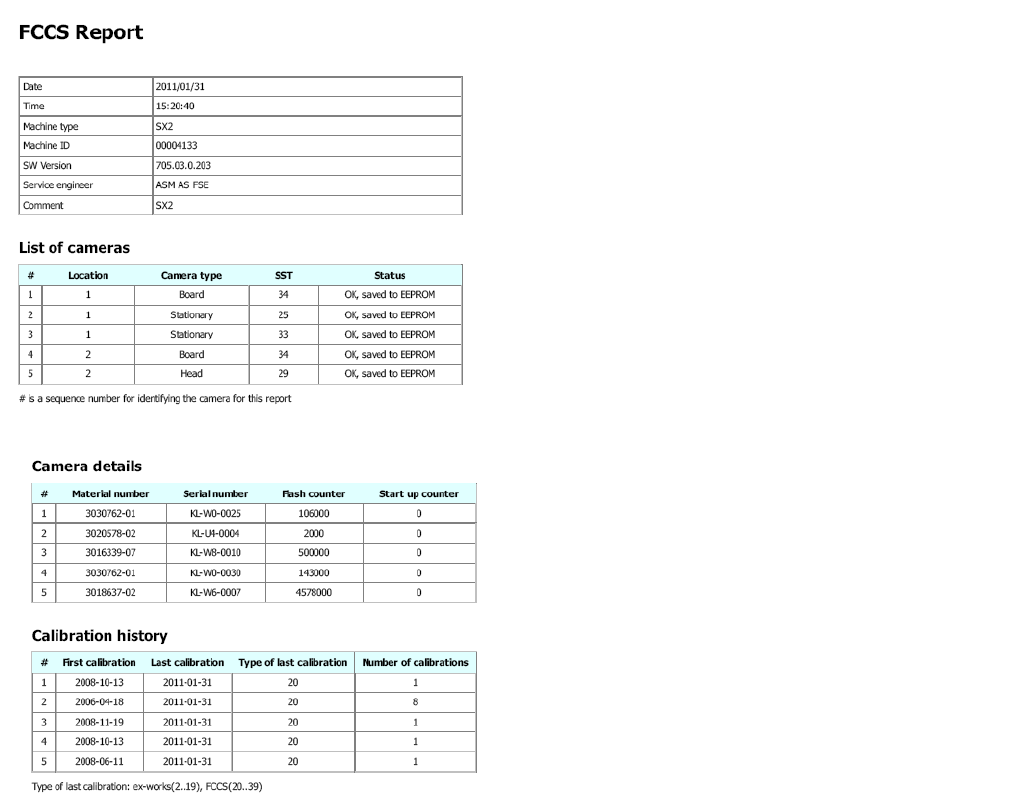

► Die Liste der Kameras gibt einen Überblick, über den
Kalibrierstatus und die ordnungsgemäße
Speicherung der Kalibriwerte wieder.
► Unter Kameradetails sehen Sie die Materialnummer,
Seriennummer und die Anzahl der Flashs, also wie
viele Bauelemente optisch zentriert wurden.
► Kalibrierhistory, zeigt Ihnen das Datum der ersten
und letzte Kalibrierung, sowie die Anzahl der
Kalibriervorgänge.
Bauelemente-Sensoren
Reportdatei ab SW 705.03 Weißabgleich der SIPLACE Vision Kameras digital
Student Guide SIPLACE Vision (Digital) FSE 58
► Kalibrierresultate für jede erfolgreich kalibrierte
Kamera
► Unter „Result“ erscheint für jede Beleuchtungsebene
die eingestellte Belichtungsdauer, bezogen auf das
Weißnormal als Referenz, sowie die
Kameraverstärkung
► Unter Differenz steht die Abweichung zur letzten
Kalibrierung.
Detaillierte Filter-Beschreibungen
59 Student Guide SIPLACE Vision (Digital) FSE
Detaillierte Filter-Beschreibungen
5 Detaillierte Filter-Beschreibungen
Auf den folgenden Seiten sind detaillierte Filter-Beschreibungen für SIPLACE Servicetechniker (FSE)
aus den optischen Zentrierungen der verschiedenen GF-Typen abgebildet.
