Bauelemente-Sensoren Weißabgleich der SIPLACE Vision Kameras digital Vorbereitung zur Kalibrierung (SW605.xx) 47 Student Guide SIPLACE Vision (Digital) FSE Vorbereitu ng zur K alibrierun g (SW605 .xx) 4.6.5 Vorbereitung …
Bauelemente-Sensoren
Inhalt FCCS Tool digital Weißabgleich der SIPLACE Vision Kameras digital
Student Guide SIPLACE Vision (Digital) FSE 46
Inhalt FCCS To ol digital
4.6.4 Inhalt FCCS Tool digital

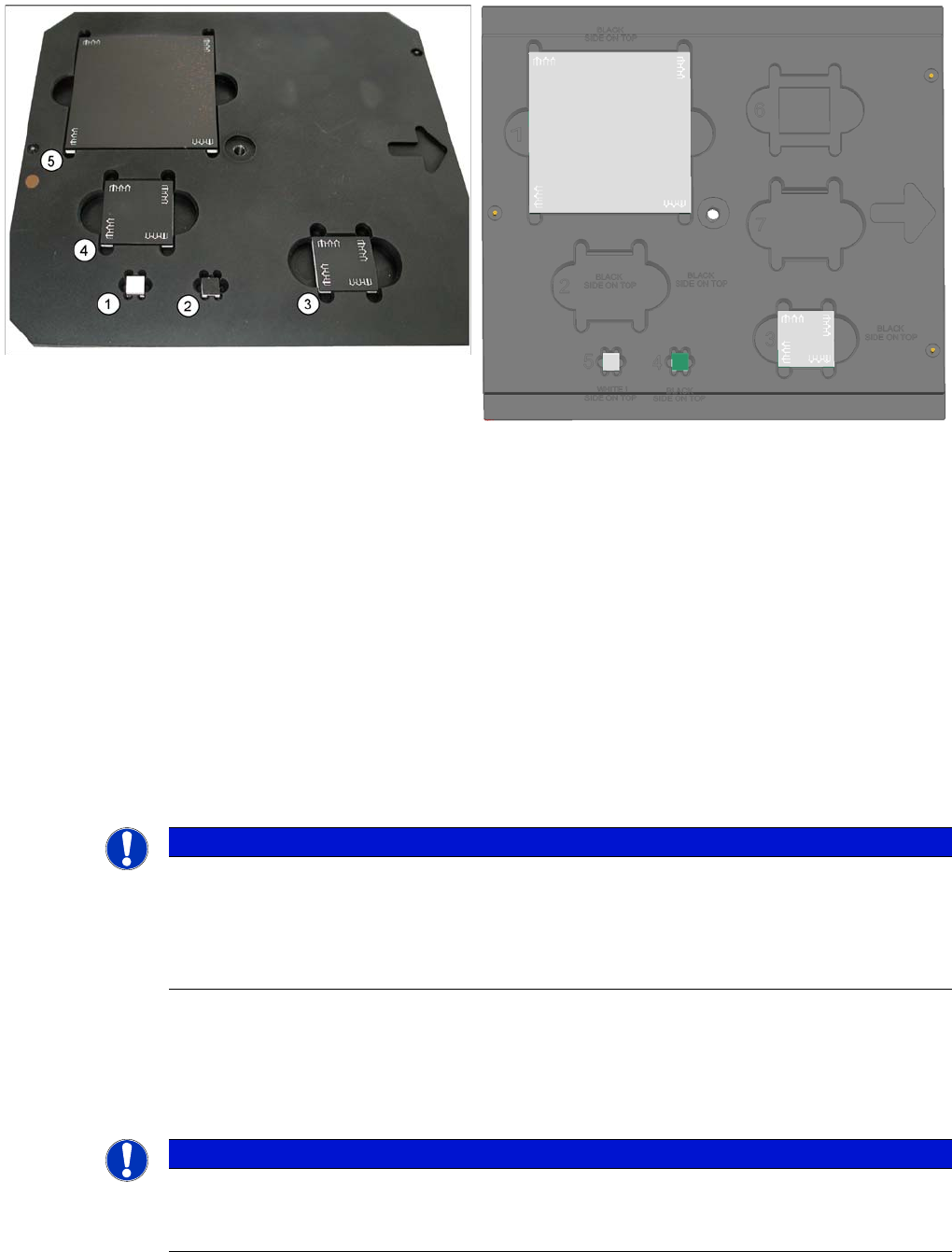

Kamera Kalibrierplatte mit Weißnormalen
1. Weissnormal 7x7 komplett
2. Weissnormal 7x7 komplett
3. Weissnormal 24x24 komplett
4. Weissnormal 30x30 komplett
5. Weissnormal 70x70 komplett
6. Baumwollhandschuhe Virgin Größe 8
7. Bedienungsanleitung FCCS digital
8. Koffer mit Einlage
9. Sicherheitsblatt
Bitte beachten Sie weiterhin folgende Hinweise:
▪ Die Weißabgleich-Kalibrierteile dürfen KEINESFALLS berührt werden!
▪ Verschmutzungen jedweder Art müssen vermieden werden!
▪ Bei Maschinen mit Third-Lane-Transportoption muss diese ausgebaut werden.
Kamera-Kalibriertray (03047943S01)
Version-01
Kamera-Kalibriertray (03047943-02)
Version-02
HINWEIS
Art und Quelle der Gefahr
Die Versionen 01 und 02 des Kamera Kalibrietrays, unterscheiden sich lediglich in der Form
des Trays. Die Version -01 ist nur für Maschinen geeignet, deren Transportsystem nicht mit
einem Klinkenstopper ausgerüstet ist. Die verbesserte Version 02 kann an allen Maschinen
eingesetzt werden.
HINWEIS
Art und Quelle der Gefahr
Überprüfen Sie den Koffer bei Erhalt und vor dem Versenden an Hand der Stückliste auf
Vollständigkeit!
Bauelemente-Sensoren
Weißabgleich der SIPLACE Vision Kameras digital Vorbereitung zur Kalibrierung (SW605.xx)
47 Student Guide SIPLACE Vision (Digital) FSE
Vorbereitung zur Kalibrierung (SW605.xx)
4.6.5 Vorbereitung zur Kalibrierung (SW605.xx)
Damit keine Rüstung des Kunden verändert werden muss wird ein Schwarzer Kalibrierteilträger in den
LP-Transport 1 eingefahren, geklemmt optisch zentriert, die Weißabgleichkalibrierteile auf Anwesenheit
geprüft und dann wird der Beleuchtungskalibriervorgang (Weißabgleich) gestartet.
HINWEIS
Art und Quelle der Gefahr
Zur Gewährleistung der erfolgreichen Kamerakalibrierung für die komplette Linien wird
empfohlen einen Trockenlauf der Kamerakalibrierung ohne speichern der Kalibrierwerte
durchzuführen.
Dies ist notwendig, da ein Abbruch der Kalibrierung zu unterschiedlichen Beleuchtungswerten
der Kameras in der Linie führt. Die sichere Erkennung der Bauelemente, über die Line, kann
erst nach Ersetzen der auffälligen Kamera und erneuter Kalibrierung aller Kameras der Line
gewährleistet werden.

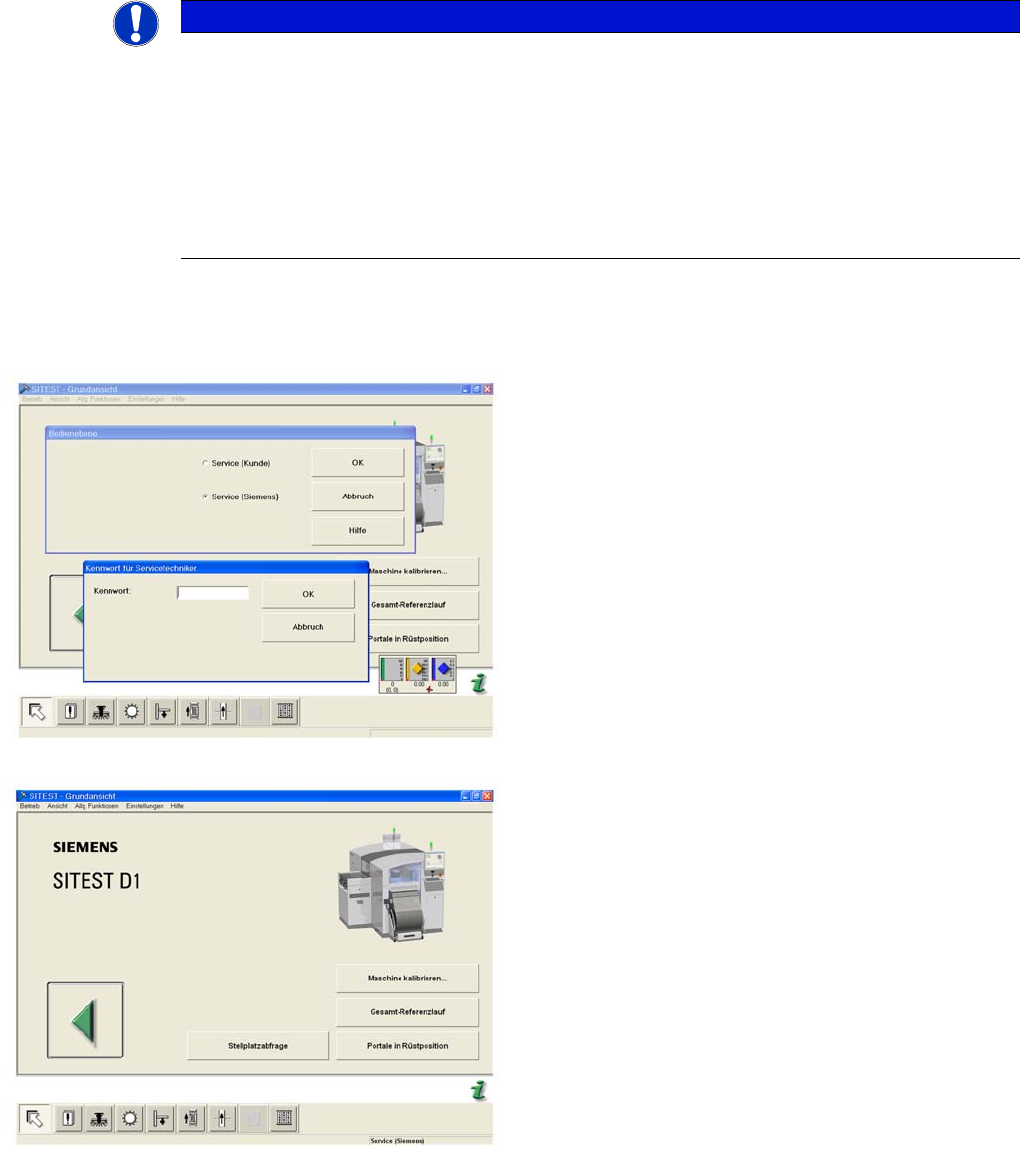

► Starten Sie SITEST.
► Melden sich über das Service (SIPLACE) Passwort
an.
► Starten Sie den GESAMT-REFERENZLAUF
Bauelemente-Sensoren
Vorbereitung zur Kalibrierung (SW605.xx) Weißabgleich der SIPLACE Vision Kameras digital
Student Guide SIPLACE Vision (Digital) FSE 48

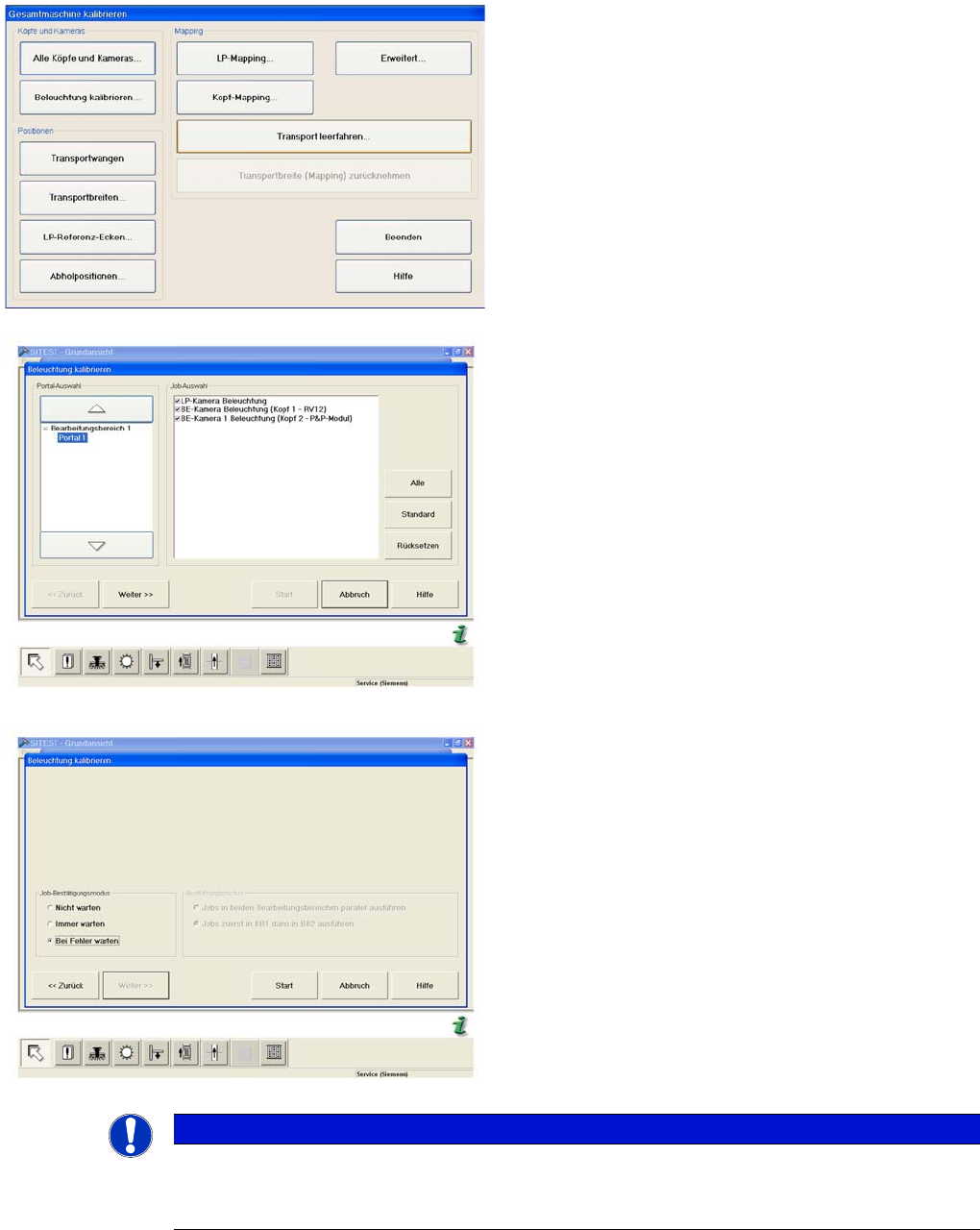

► Rufen Sie BELEUCHTUNG KALIBRIEREN im Menü
Gesamtmaschine kalibreiren auf.
► Wählen Sie die zu kalibrierenden Kamera und die
entsprechenden Bestückbereiche.
► Bestätigen Sie die Auswahl über WEITER.
► Wählen Sie die Ablaufeigenschaften während der
Kalibrierung aus.
► Bestätigen Sie die Auswahl über START.
► Die weiteren Schritte nehmen Sie bitte anhand der
Menüführung vor
-> vornehmen der Breitenverstellung
-> überprüfen der Pipettenkonfiguration
-> einelegen des Trägers mit den Weißnormalen
HINWEIS
Pipettenkonfiguration
Sie können zu jeden Zeitpunkt den SW-Assistenten verlassen, um über die Einzelmenüs die
geforderten Pipettentypen aufzunehmen.
