Bauelemente-Sensoren Weißabgleich der SIPLACE Vision Kameras digital Beleuchtungskali brierablau f (SW605.xx) 49 Student Guide SIPLACE Vision (Digital) FSE Beleuchtun gskalibri erablauf (SW605.xx) 4.6.6 Beleuchtungskalib…
Bauelemente-Sensoren
Vorbereitung zur Kalibrierung (SW605.xx) Weißabgleich der SIPLACE Vision Kameras digital
Student Guide SIPLACE Vision (Digital) FSE 48
► Rufen Sie BELEUCHTUNG KALIBRIEREN im Menü
Gesamtmaschine kalibreiren auf.
► Wählen Sie die zu kalibrierenden Kamera und die
entsprechenden Bestückbereiche.
► Bestätigen Sie die Auswahl über WEITER.
► Wählen Sie die Ablaufeigenschaften während der
Kalibrierung aus.
► Bestätigen Sie die Auswahl über START.
► Die weiteren Schritte nehmen Sie bitte anhand der
Menüführung vor
-> vornehmen der Breitenverstellung
-> überprüfen der Pipettenkonfiguration
-> einelegen des Trägers mit den Weißnormalen
HINWEIS
Pipettenkonfiguration
Sie können zu jeden Zeitpunkt den SW-Assistenten verlassen, um über die Einzelmenüs die
geforderten Pipettentypen aufzunehmen.
Bauelemente-Sensoren
Weißabgleich der SIPLACE Vision Kameras digital Beleuchtungskalibrierablauf (SW605.xx)
49 Student Guide SIPLACE Vision (Digital) FSE
Beleuchtungskalibrierablauf (SW605.xx)
4.6.6 Beleuchtungskalibrierablauf (SW605.xx)
► Die LP-Kamera wird zur Anwesenheitsprüfung der Kalibrierteile positioniert. Durch
Markenerkennung wird die Vollständigkeit der Kalibrierteile überprüft.
► Die LP-Kamera zentriert die 3 Marken zur
Lageerkennung des Kalibrierteilträgers.
► Die Beleuchtungskalibrierung der LP-Kamera wird
ausgeführt.
(siehe Bild der Standard LP-Kamera)
► Die Tray-Lageerkennung wird nochmals ausgeführt.
► Der Bestückkopf des Portals holt sein jeweils
passendes Kalibrierteil für die BE-Kamera ab.
► Das Kalibrierteil wird unter bzw. über die jeweilige
BE-Kamera gebracht, der Abgleich wird ausgeführt
und das Kalibrierteil wieder zurückgelegt.
(Hier sehen Sie das Videobild der C&P6-BE-
Kamera.)
► Der Kalibriervorgang wird für die Kameras des 2.
Portals des Bearbeitungsbereiches bzw. für den 2.
Bestückkopf des Portals wiederholt.
Bauelemente-Sensoren
Ablauf Kamerakalibrierung ab SW705.03 Weißabgleich der SIPLACE Vision Kameras digital
Student Guide SIPLACE Vision (Digital) FSE 50
Ablauf Kamerakalibrierung ab SW705.03
4.6.7 Ablauf Kamerakalibrierung ab SW705.03
Damit keine Rüstung des Kunden verändert werden muss wird ein Schwarzer Kalibrierteilträger in den
LP-Transport 1 eingefahren, geklemmt optisch zentriert, die Weißabgleichkalibrierteile auf Anwesenheit
geprüft und dann wird der Beleuchtungskalibriervorgang (Weißabgleich) gestartet.
HINWEIS
Art und Quelle der Gefahr
Zur Gewährleistung der erfolgreichen Kamerakalibrierung für die komplette Linien wird
empfohlen einen Trockenlauf der Kamerakalibrierung ohne speichern der Kalibrierwerte
durchzuführen.
Dies ist notwendig, da ein Abbruch der Kalibrierung zu unterschiedlichen Beleuchtungswerten
der Kameras in der Linie führt. Die sichere Erkennung der Bauelemente, über die Line, kann
erst nach Ersetzen der auffälligen Kamera und erneuter Kalibrierung aller Kameras der Line
gewährleistet werden.
HINWEIS
Vorbedingungen :Pipettenkonfiguration, Transportbreite, usw.
Sie können zu jeden Zeitpunkt den SW-Assistenten verlassen, um über die Einzelmenüs die
geforderten Vorbedingungen sicherzustellen.
► Schalten Sie die Maschine ein.
► Drücken Sie die Start Taste, um den
Gesamtreferenzlauf zu starten

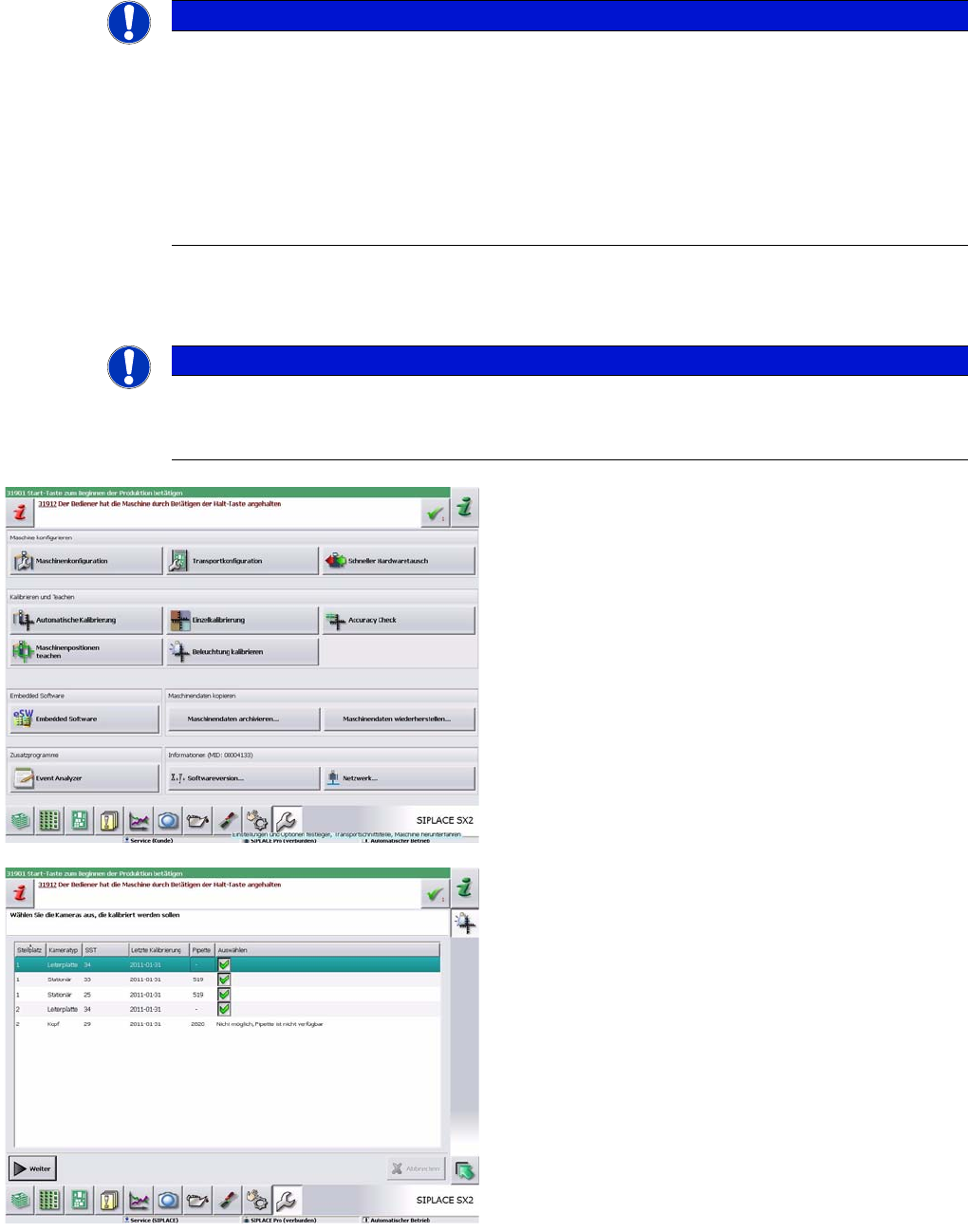

► Melden Sie sich als Kunde (Service) an.
► Wechseln Sie in das Menü SERVICE.
► Wählen Sie „Beleuchtung kalibrieren“.
► Wählen Sie die zu kalibrierenden Kameras aus.
► Die in der Spalte angegebenen Pipettentypen
müssen am Kopf bzw, im Pipettenwechsler zur
Verfügung stehen.
