1 Einleitung 1.5 Benötigte Werkzeuge, Messmittel und Verbrauchsstoffe 10 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 Head Maintenance Kit (HMK) Abb.2: Übersicht – Head Maintenance Kit für CPx [03…
1 Einleitung
1.4 Abkürzungen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 9
1.4 Abkürzungen
Abkürzung Beschreibung
BB, BB1, BB2 Bestückbereich, Bestückbereich 1, Bestückbereich 2
BE Bauelement
C&P Collect&Place
CPP Collect&Pick&Place-Kopf
CPx Sammelbezeichnung für CPP, CP20, CP12 und/oder CP6
DRV Druckregelventil
EGB Elektrostatisch gefährdete Bauelementegruppe
EMV Elektromagnetische Verträglichkeit
FS Funktionsstand
Die letzten beiden Ziffern einer Artikelnummer.
HF High Force
HMK Head Maintenance Kit
LP Leiterplatte
P&P Pick&Place
TH TwinHead
VHF Very High Force
1.5 Benötigte Werkzeuge, Messmittel und Verbrauchsstoffe
Stellen Sie vor Beginn der Arbeiten sicher, dass Ihnen die jeweils notwendigen Werkzeuge und
Verbrauchsstoffe zur Verfügung stehen.
●
Als Grundausstattung empfehlen wir den "Head Maintenance Kit für CPx" [03109541‑xx]
(s.u.).
Der HMK enthält viele der für die Servicearbeiten benötigten Werkzeuge und Verbrauchs-
stoffe. Darüber hinaus benötigtes Material ist gesondert aufgelistet.
Beachten Sie dazu auch die technische Information "Head Maintenance und Exchange
Kit" [DE:TI2017‑09D05] [EN:TI2017‑09E05].
●
Wir empfehlen außerdem den Kopfständer [03056231‑xx] zu verwenden.
●
Die benötigten Ersatzteile finden Sie in den jeweiligen Kapiteln.
●
Weitere Informationen dazu finden Sie auf unserer Homepage www.siplace.com im Service-
Bereich.
1 Einleitung
1.5 Benötigte Werkzeuge, Messmittel und Verbrauchsstoffe
10 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020

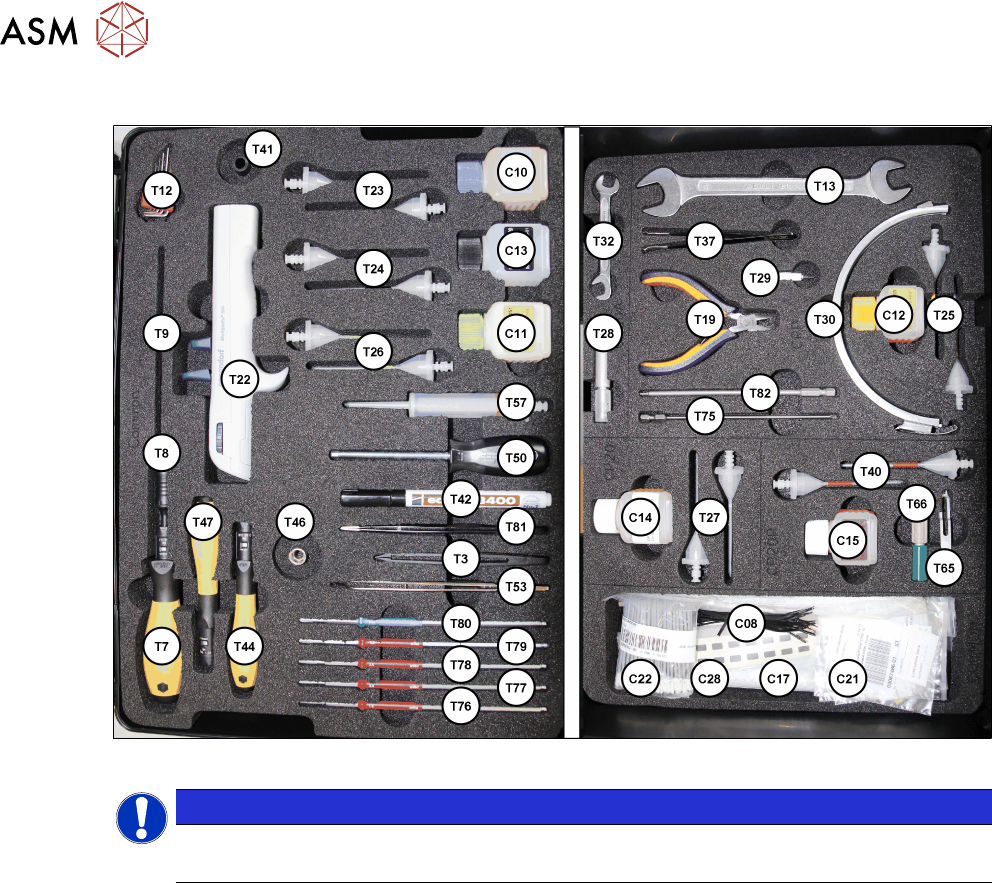

Head Maintenance Kit (HMK)
Abb.2: Übersicht – Head Maintenance Kit für CPx [03109541‑xx].
HINWEIS
Verschiedene Ausbaustufen
Je nach Ausbaustufe enthält Ihr HMK nicht alle gezeigten Materialien.
1 Einleitung
1.5 Benötigte Werkzeuge, Messmittel und Verbrauchsstoffe
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 11
Im HMK enthaltene Werkzeuge: Art.-Nr.
T03 Antistatik-Pinzetten, Bernstein 5-192 00377393-xx
T07 Drehmoment-Schraubendreher ESD 1,0 - 5,0 Nm 03078400-xx
T08 Bithalter für Drehmomentschraubendreher TorqueVario 03078706-xx
T09 Verlängerung / gerade TX20 03073256-xx
T12 Sechskant-Winkelschraubendreher 0,7 - 2 00320265-xx
T13 Doppelmaulschlüssel Größe 17 x 19 03109304-xx
T19 Seitenschneider elektronisch Größe 110 00318673-xx
T22 Multipette M4 00386154-xx
T23 Combitips advanced 0,1 ml blau 03070440-xx
T24 Combitips advanced 0,1 ml schwarz 03078990-xx
T25 Combitips advanced 0,1 µl gelb 03077923-xx
T26 Combitips erweitert 0,1 µl grün 03077924-xx
T29 Schmiermittelverteiler für Sternlager CPP 03078632-xx
T30 DP-Haltering für die Montage der Frontplatte CPP 03077754-xx
T32 Gabelschlüssel, Größe 10 03109302-xx
T37 Pinzette für Filterscheibe CPP 03046190-xx
T40 Combitips advanced 0,1 ml rot 03118173-xx
T41 Silikonschlauch D=12mm L=20mm 03058392-xx
T42 CD-Marker Edding 8400 03070076-xx
T44 Drehmoment-Schraubendreher ESD 0,1 - 0,6 Nm 00386132-xx
T46 Nuss Größe 8 - 1/4" 03122880-xx
T47 Drehmoment-Schraubendreher ESD 0,4 - 1,0 Nm 00386253-xx
T50 Steckschlüssel zur Drehmomenteinstellung ---
T53 Pinzette abgewinkelt mit ovalen Spitzen, 140 mm 00096487-xx
T57 Combitips advanced 10 ml orange 03109540-xx
T66 Filterscheiben-Entnahmewerkzeug C&P20P 03108641-xx
T76 Torque Wechselklinge 1,5mm 6-kant 00386135-xx
T77 Torque Wechselklinge 2mm 6-kant 00386136-xx
T78 Torque Wechselklinge 2,5mm 6-kant 03090019-xx
T79 Torque Wechselklinge 3mm 6-kant 03109522-xx
T80 Kreuzschlitz-Wechselklinge PH1 03075861-xx
