Teile
●
Wählen Sie das benötigte Ersatzteil:
Kopf-Typ Ersatzteil
Twin VHF-Modul [03096701‑xx] Puffer-Rückholeinheit-VHF komplett [03091163‑xx]
Pick&Place-Modul High-Force R2
[03097486‑xx]
Puffer Rückholeinheit komplett [03004759‑xx]
Pick&Place-Modul THK R2 [03097485‑xx]
Übersicht

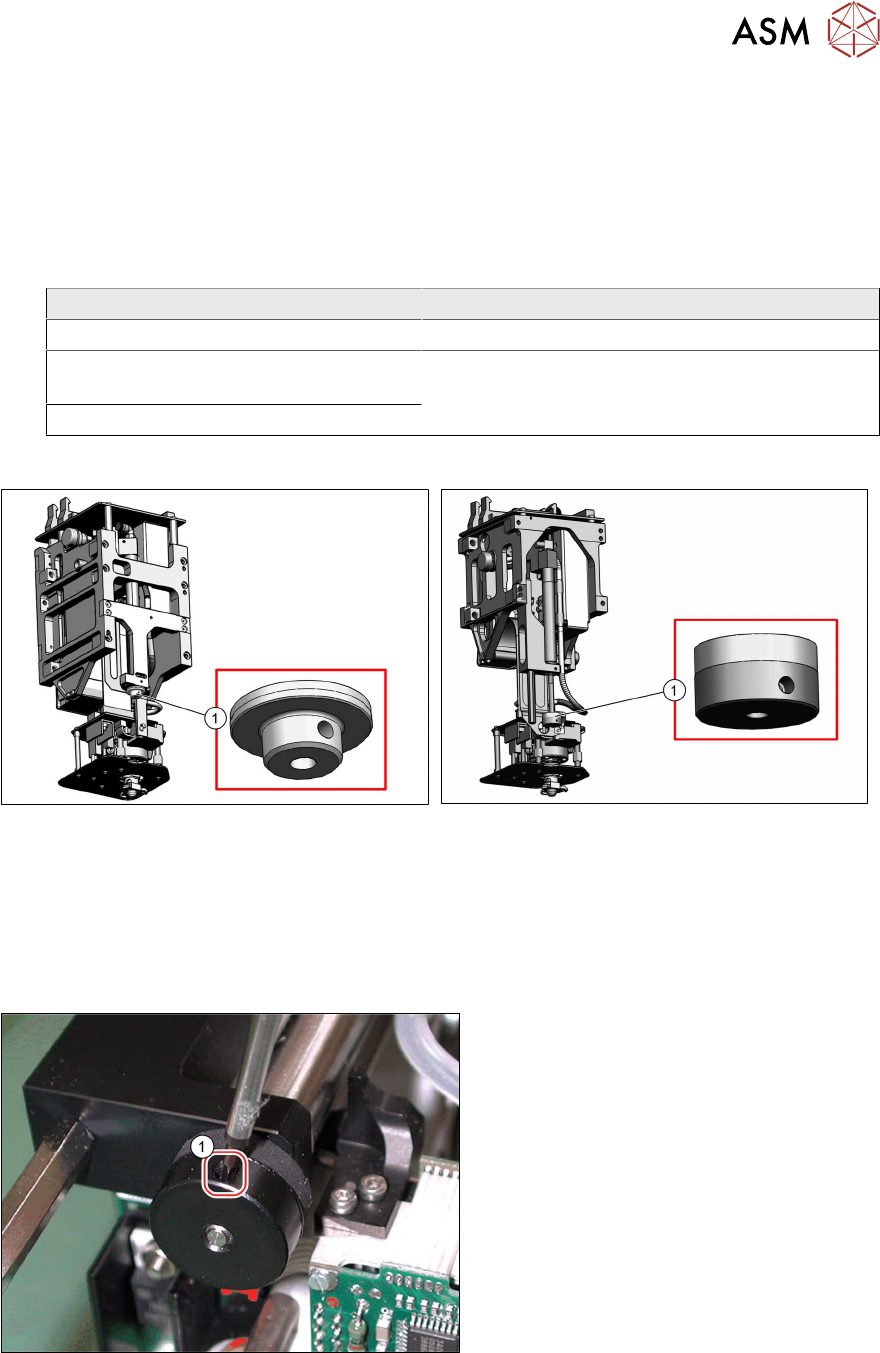

Abb.9: Puffer-Rückholeinheit-VHF komplett
[03091163‑xx]
Abb.10: Puffer Rückholeinheit komplett [03004759‑xx]
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Ausbau
Abb.11: Puffer demontieren (am Beispiel Twin / Twin HF)
► Lockern Sie die seitliche Maden-
schraube(1)
am Puffer.
► Schrauben Sie den Puffer ab.
3 Rückholeinheit
3.1 Puffer an der Rückholeinheit tauschen
18 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
Einbau
Abb.12: Puffer montieren (am Beispiel Twin / Twin HF)
► Schrauben Sie den neuen Puffer(2)
soweit auf, dass die Unterseite mit der
Schraube(3)
plan ist.
Kontrollieren Sie dies z.B. mit einer
Fühlerlehre(1)
.
Abb.13: Puffer fixieren (am Beispiel Twin / Twin HF)
► Fixieren Sie den Puffer mit der seitli-
chen Madenschraube(1)
.
– Twin VHF: Drehmoment 0,3Nm
– Twin / Twin HF: Handfest
